申请日2004.12.03
公开(公告)日2006.01.04
IPC分类号E03C1/12
摘要
一种废水自动分流器。包括分流器壳体，壳体上的废水进水口、浊水出水口和清水出口，在靠近壳体底部的侧壁上相对设置有监测水质的发光探头和接收探头，永磁活动阀体的一端铰接安装在壳体内、并可在清水出口和浊水出口之间切换位置，由发光探头和接收探头控制的磁控器安装在壳体外的下方。在分流器壳外还设置有废水回流阀。本实用新型结构简单，安装方便，识别清、浊水速度快，分流动作迅速。同时，用户还可根据自己的需要自行调节回收水的清、浊度，以便更充分的回收废水，使用中水。本实用新型的出现为企事业单位及家庭节约用水，充分利用中水提供了快捷方便的条件，降低了用水方面的投资和支出。使日益减少的水资源得到更好的保护和使用。
权利要求书
1、一种废水自动分流器，包括废水进水口、出水口，和废水管，其特 征是废水进水口、出水口之间的废水管改为分流器壳体，废水进水口置于分 流器壳体的上方或侧壁上，分流器壳体的侧壁上同时设置有清水出口，浊水 出水口置于壳体的底部，在靠近壳体底部的侧壁上分别相对设置有监测水质 的发光探头和接收探头，永磁活动阀体的一端铰接安装在壳体内、使其中心 保持与清水出口3和浊水出口4在同一中心线上，并可在清水出口和浊水出 口之间切换位置，由发光探头和接收探头控制的磁控器设置在壳体外的下 方、浊水出口四周，浊水管从其中穿过。
2、按照权利要求1所述的废水自动分流器，其特征是在分流器壳外、 与清水出口连接的清水管上设置有废水回流阀，回流阀一端的入口通过清水 管与分流器连接，另一端的清水出水口连接储水容器，其下方的废水回流出 口通过废水回流管接回浊水管，废水回流阀中的清水出水口与废水回流出口 之间通过阀轴安装有阀板，阀轴的一端穿过阀盖、其末端安装阀柄。
3、按照权利要求1所述的废水自动分流器，其特征是在靠近壳体底部 的侧壁上分别相对设置有监测水质的发光探头罩和接收探头罩，发光探头和 接收探头分别从壳体外进入发光探头罩和接收探头罩内，并固定在壳体上。
4、按照权利要求1或2或3所述的废水自动分流器，其特征是永磁活 动阀体的悬臂末端两侧与发光探头和接收探头对应位置分别各装有一个探 头自动清洁刷。
说明书
废水自动分流器
【技术领域】：本实用新型属于废水回收的分离处理装置。
【背景技术】：目前，我国许多城市的水资源匮乏现象日益严重。对于缺水地区的 经济发展和人民的生活质量已产生了不同程度的影响。而我们目前无论是家庭用 水，还是企事业单位用水，仍然沿袭老的废水排放方法，将大量使用过的较为干 净的清水混在浊水中顺污水下水管道被排放掉。经调研证明：以家庭生活用水为 例，废水中浊水(包括半浊水)最多占全部废水的四分之一，而清水最少占全部 废水的四分之三，这些清水是完全可以回收再利用的。继续沿袭使用老的废水排 放方法，既浪费了水资源又增加了企事业单位和家庭的经济支出。
【发明内容】：本实用新型的目的是解决工作、生活废水中清水、浊水自动分流， 使清水回收再利用的问题，提供一种废水自动分流器。

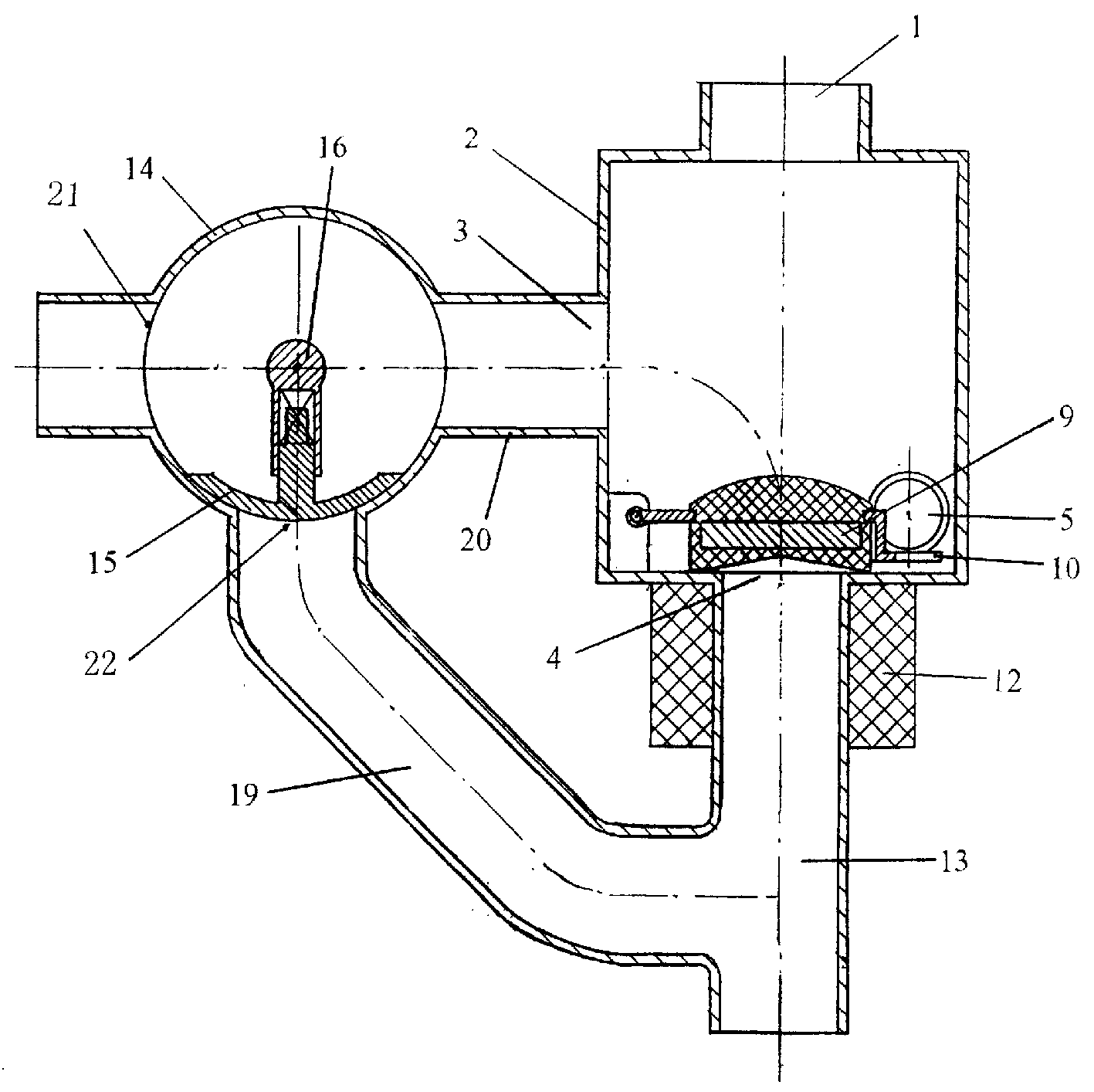

本新型废水自动分流器，是将废水进水口、出水口之间的废水管改为分流器 壳体，废水进水口置于分流器壳体的上方或侧壁上，分流器壳体的侧壁上同时设 置有清水出口，浊水出水口置于壳体的底部，在靠近壳体底部的侧壁上分别相对 设置有监测水质的发光探头和接收探头，永磁活动阀体的一端铰接安装在壳体内、 使其中心保持与清水出口3和浊水出口4在同一中心线上，并可在清水出口和浊 水出口之间切换位置，由发光探头和接收探头控制的磁控器设置在壳体外的下方、 浊水出口四周，浊水管从其中穿过。
在分流器壳外、与清水出口连接的清水管上设置有废水回流阀，回流阀一端 的入口通过清水管与分流器连接，另一端的清水出水口连接储水容器，其下方的 废水回流出口通过废水回流管接回浊水管，废水回流阀中的清水出水口与废水回 流出口之间通过阀轴安装有阀板，阀轴的一端穿过阀盖、其末端安装阀柄。
本实用新型优点及效果：本实用新型结构简单，安装方便，识别清、浊水速 度快，分流动作迅速。同时，用户还可根据自己的需要自行调节回收水的清、浊 度，以便更充分的回收废水，使用中水。本实用新型的出现为企事业单位及家庭 节约用水，充分利用中水提供了快捷方便的条件，降低了用水方面的投资和支出。 使日益减少的水资源得到更好的保护和使用。
