申请日2004.12.04
公开(公告)日2007.06.20
IPC分类号C04B33/04; C02F1/28
摘要
本发明公开了一种水处理材料及其制作方法，本发明人经过长期的试验研究，优选了一种材质较疏松、重量轻的物质作为骨架材料，添加在凹凸棒粘土中，凹凸棒粘土和这种骨架材料的重量比为(50-80)∶(20-50)，两者混合均匀后添加适量水搅和，制作成形(如带有孔的圆柱体、方形体也可以是环形圈、小球体)，经风干后再入炉焙烧，焙烧温度以800-1100℃度为宜，焙烧时间约4小时，制成品经冷却至室温后，在其表喷涂以芽孢杆菌为主的有益微生物制剂。本发明经应用于水处理证明，长期浸泡于水中不会崩散，且表面积进一步增大，能更好地释放微量元素，降解氨氮，便于有益微生物固着，处理效率高、效果好，同时该发明材料可重复多次使用，处理水可循环使用，大大节约了水处理成本。
权利要求书
1、一种水处理材料，其特征在于：由凹凸棒粘土和骨架材料组成，凹凸棒 粘土中混合有骨架材料，所述骨架材料为煤渣、煤灰或漂珠，重量比为：凹凸 棒粘土50-80，骨架材料20-50。
2、一种如权利要求1所述的水处理材料的制作方法，其特征在于：凹凸棒 粘土、骨架材料按重量比混合均匀，并加适量水搅和，制作成带有孔的圆柱体、 方形体、环形圈或小球体，经风干后再入炉焙烧;炉窑的焙烧温度在800-1100 ℃之间，焙烧时间4小时。
说明书
水处理材料及其制作方法
技术领域：
本发明涉及水质净化材料领域，具体地说涉及水处理材料及其制作方法。
背景技术：
目前使用较多的水处理材料有活性炭、麦饭石、沸石等，凹凸棒粘土作为 水处理中的吸附过滤材料，以其优越的性能，丰富的来源，低廉的价格越来越 受到业内重视。
凹凸棒粘土是一种天然非金属粘土矿物，它是一种晶质水合镁铝硅酸盐矿 物，具有独特的层链状晶体结构和十分细小(约0.01mm×1mm)的棒状、纤维状 晶体形态，所以这种矿物质能够在许多方面表现出优异的性能。
一般而言，凹凸棒粘土(矿石)经过酸洗去除非粘土成份，热处理即可使 其失去水份，300℃前分两步失去吸附水和沸石水，400-600℃失去大部份 结构水，从而改善其比表面积，甚至改变其结构，改性之后的凹凸棒粘土，比表 面积高达300平方米/mg以上甚至更高。凹凸棒粘土具有这种特殊的结构和较大 的比表面积，决定了其具有良好的吸附性能。近些年，水处理领域的专家、学 者、科技人员在凹凸棒粘土的应用方面做了很多有益探讨，如2003年《工业水 处理》中的《凹凸棒粘土及在水处理中的应用》，分类讨论了凹凸棒粘土在水处 理领域的应用，分析了存在问题，提出了相应的意见和建议;2000年《江苏地 质》中“凹凸棒粘土处理城市废水的实验”，1995年《环境污染与防治》中的“凹 凸棒粘土处理印染废水研究”以及1995年《矿产综合利用》中的“凹凸棒石粉 土吸附剂除磷酸盐的研究”等，均对凹凸棒粘土作水处理剂进行了很多实验和 研究，其脱色、脱臭，对有机物、有害物质的吸附、降解等都优于现有材料， 但在凹凸棒粘土用于水处理的现有技术中，大多采用凹凸棒粘土粉剂，或几种 矿物混配的粉剂，也有部份采用制成的固形物，但这些固形物均是在低温下成 型，放入水中后则会崩散(又成粉状物)，这些粉状物在水中呈悬浮状态，形成 高粘度的悬浮液，虽然对水的处理效果不错，但回收利用较为困难，只能让其 随处理水流走，处理过的水也无法循环使用，仍然存在环境污染和资源浪费。
发明内容：
本发明要解决的问题是，提供一种不仅具有上述的水处理效果，且在水中 久泡不会松散，可多次重复使用的新材料，便于实现工业化生产，以及水的循 环使用。
本发明的技术方案是这样实现的，发明人经过长期的试验研究，对新材料 的配方、成形的形状，成形的工艺，焙烧温度等提出了较佳方案。为了既发挥 凹凸棒粘土的优越性能，更有利于增加新材料的孔吸率，同时又要能降低凹凸 棒粘土的粘性，便于制作成形，且成形材料自重轻，发明人经过对数十种材料 的试验，优选了一种材质较疏松、重量轻的物质作为骨架材料，添加到凹凸棒 粘土中，凹凸棒粘土和这种骨架材料的重量比为(50-80)∶(20-50)，两者混合 均匀后添加适量水搅和，并制作成形，经风干后再入炉焙烧。

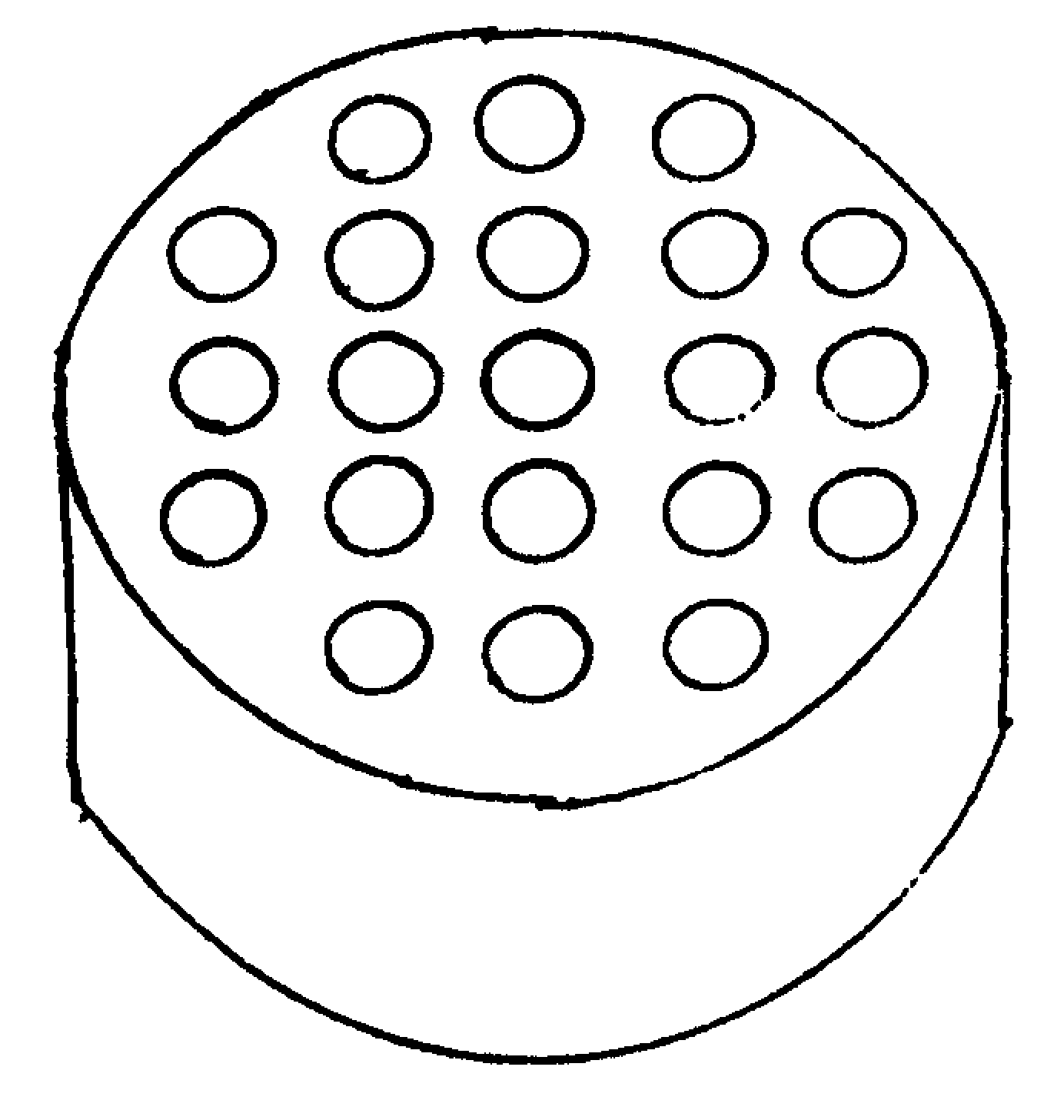

所述的骨架材料选用煤渣、煤灰、漂珠等，焙烧温度以800-1100℃度为宜， 焙烧时间约4小时左右。制成品的形状可以是带有孔的圆柱体、方形体，也可 以是环形圈、小球体。制成品经自然冷却至室温后，在其表面喷涂适量以芽孢 杆菌为主的有益微生物制剂，经过这样处理，该材料放入水中后，在短时间内， 其表面即可生成生物膜，而发挥生物处理效果。
有益效果：1、本发明经应用于废水处理生产试验证明，长期浸泡于水中不 会崩散，且自重轻，出池、入池操作方便;
2、本发明不仅在水中久泡不会松散，而且它的孔吸率进一步增大，能更好 地释放微量元素，降解氨氮，便于有益微生物固着，处理效率高、效果好，更 利于环保;
3、一次投料可长期使用，实现了连续化生产和水的循环使用;
4、当处理过的水质达不到要求时，则需对该材料进行活化处理，处理后的 材料又可重复使用，从而节约了水处理成本;
5、本发明比其它水处理材料，如凹凸棒粘土、活性炭，麦饭石、沸石等， 在处理效果相当的情况下成本则更低。
