申请日2004.09.28
公开(公告)日2005.11.16
IPC分类号C02F1/78; C01B13/11; H01T23/00
摘要
一种利用臭氧对环境污废水做净化处理的装置，在其机壳内装有高频高压臭氧发生电路，该臭氧发生电路由直流开关电路、高频振荡开关电路、高频变压器和臭氧发生片构成。工作中，直流开关电路为高频振荡开关电路供电，后者产生的高频信号经高频变压器升压后激发臭氧发生片产生臭氧，臭氧气体通过输送管通入生活和工业污废水后，可迅速杀灭水中的细菌、病毒，改变水的理化性能，达到净化水质的目的。
权利要求书
1、一种污废水处理器，由机壳以及装于机壳内的高频高压臭氧发生电路组 成，通过发生电路产生的臭氧气体经机壳外输出管输至废污水内，其特征在于 所说的臭氧发生电路由直流开关电路(1)、高频振荡开关电路(2)、高频变压器 (B2)和臭氧发生片(M)构成，直流开关电路(1)的输出端接至高频振荡开关电路(2) 的电源输入端，由高频振荡开关电路(2)产生的高频高压信号加至高频变压器(B2) 的初级线圈上，该变压器的次级线圈两端与臭氧发生片(M)相联。

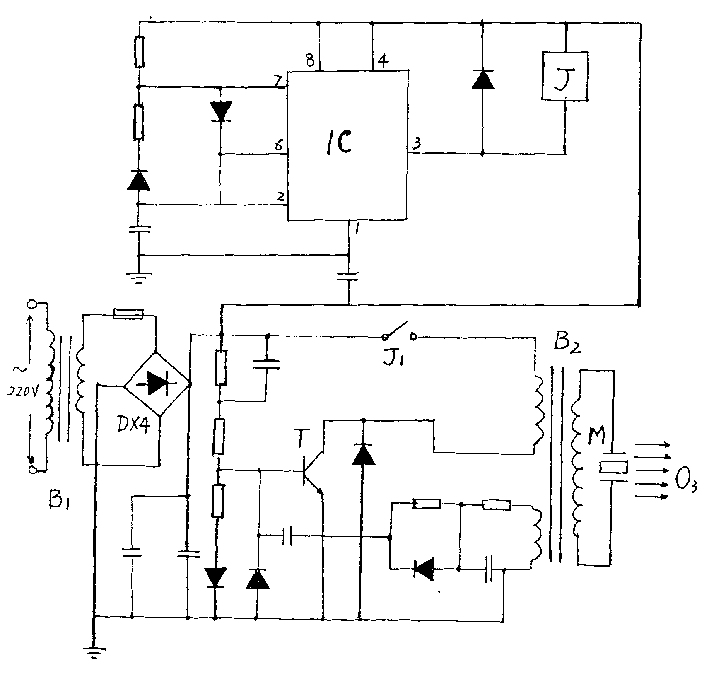

2、如权利要求1所述的污废水处理器，其特征是直流开关电路(1)包括变压 器(B1)以及联接于变压器(B1)次级线圈上的由整流二极管D×4组成的整流稳压 电路，高频振荡开关电路(2)由555时基电路(IC)、继电器(J)和功率放大器(T) 组成，整流稳压电路的输出信号通至555时基电路(IC)的电源端和置零端，时 基电路(IC)的输出端经继电器(J)和功率管(T)后加至高频变压器(B2)的初级线 圈上。
说明书
污废水处理器
技术领域
本实用新型属于水处理装置技术领域，主要涉及一种利用等离子体对环境 污废水进行净化处理的装置。
背景技术
环境污染特别是水质污染问题长期以来一直是困扰各级政府和各类企业的 难题，也是本领域始终致力解决的问题。目前本领域对水质进行净化处理的方 法主要包括：在水中通氯气和二氧化氯气体、紫外线照射、在水中施放化学药 剂或采用生化处理方法等。用氯气和二氧化氯气体处理污废水会使水中残留致 癌物质，如卤代物;用紫外线照射的方法由于紫外线的穿透能力有限，杀菌净 化的效果不很理想;用化学药剂及生化处理方法虽可达到较好的净化效果，但 投资成本高、运行不稳定且操作程序也偏于复杂。
实用新型内容
本实用新型的目的在于根据低温等离子体技术(即臭氧产生技术)的原理， 研制并提供一种利用臭氧(O3)气体净化污废水的污废水处理器，用以克服本领域 前述现有技术所存在的种种缺陷。
低温等离子体技术是本世纪环境科学领域的四大关键技术之一，在一些发 达国家，此项技术目前已普遍应用于生活卫生领域。由于低温等离子体即臭氧 (O3)在产生过程中将发生一系列的基元物化反应并生出多种活性自由基，这种活 性自由基的瞬间杀菌的效果要强于氯等传统的净化杀菌物，将其用于污废水的 净化处理，不仅能杀灭水体中的细菌、病毒及藻类微生物，还能催化并分解水 体中的各类有害、有毒物质，如硫化物、氰化物和三氯乙烯氧化物等，对铁锰 等金属离子也有去涤作用，同时由于臭氧的最终产物为氧气，无毒且不存在残 留污染，因而臭氧也是一种非常理想的水质净化物。本实用新型所述的污废水 净化器正是利用臭氧的高效杀菌净化作用研制而成的仪器，该仪器由机壳以及 装于机壳内的高频高压臭氧发生电路组成，通过发生电路产生的臭氧气体经机 壳外输出管输至废污水内，所说的臭氧发生电路由直流开关电路、高频振荡开 关电路、高频变压器和臭氧发生片构成，直流开关电路的输出端接至高频振荡 开关电路的电源输入端，由高频振荡开关电路产生的高频高压信号加至高频变 压器的初级线圈上，该变压器的次级线圈两端与臭氧发生片相联。工作中，打 开仪器的电源开关并将臭氧输出管通入需待处理的污废水中，机壳内的高频高 压臭氧发生电路得电工作后激发臭氧发生片产生臭氧气体，臭氧气体通入污废 水内后可迅速杀灭水体中的各种细菌、病毒，改变水的理化性能，增加水中的 溶解氧，使杀菌后的水质更具活性，达到净化水质的目的。
与现有的各类水处理装置相比，本实用新型所述的污废水处理器具有结构 简单、成本低、操作方便可靠、对水体的净化处理效果好等优点，产品已经达 到模块化和几何数字附加功率的专业化程度，可满足从每小时处理数十吨到上 百吨生活污水的工业废水的需求，其技术的应用推广具有极高的经济效益和社 会效益。
