申请日2004.12.01
公开(公告)日2006.11.08
IPC分类号C02F1/72; C02F1/32
摘要
本发明为一种实用型废水处理设备。由预反应槽、光化学反应池、药剂罐构成，并设有连接管道，药剂罐通过管道连接预反应槽，预反应槽设有管道连接光化学反应池，预反应槽上部有药剂添加孔、回流管、曝气孔，预反应槽下部设有出液管、排污管，光化学反应池由低压汞灯与中压汞灯串联，平行安装在光化学反应池内。利用近UV(紫外光)、氧化剂、还原剂的协同作用，使难降解的有机污染物分解，特别适用于农药、染料、石化、医药等行业产生的高浓度、难降解、有毒有机废水处理。本设备处理量为1-5T/hr，经试验，6种有代表性废水处理后COD、色度的去除率均大于80%，可生化性也有明显提高。
权利要求书

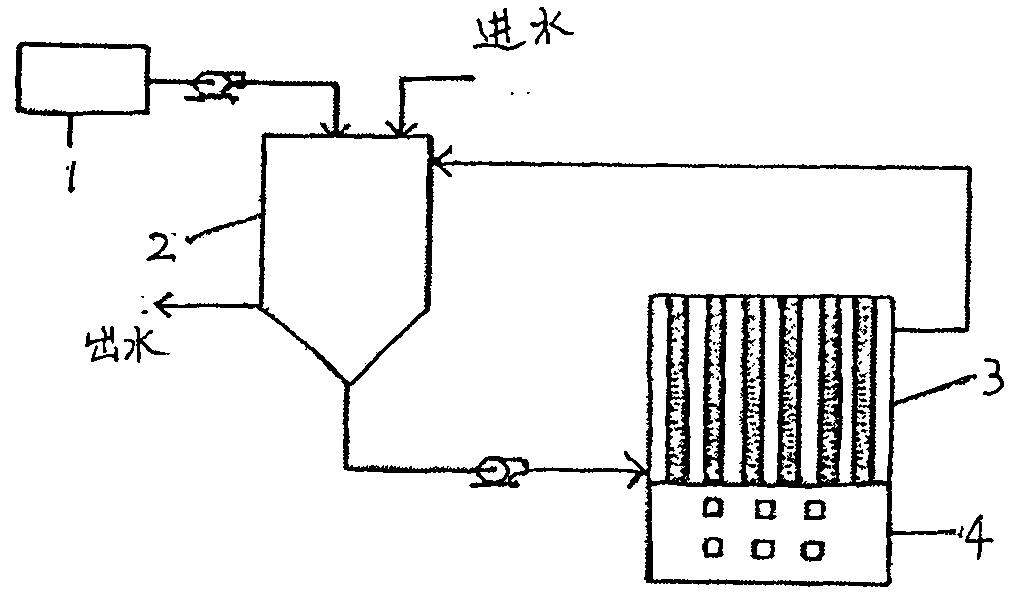

1、芬顿反应深度光氧化废水处理设备，由预反应槽、光化学反应池、药剂罐构 成，并设有连接管道，其特征是药剂罐通过管道连接预反应槽，预反应槽设有管道连 接光化学反应池，预反应槽上部有药剂添加孔、回流管、曝气孔，预反应槽下部设有 出液管、排污管，光化学反应池由低压汞灯与中压汞灯串联，平行安装在光化学反应 池内。
2、由权利要求1所述的芬顿反应深度光氧化废水处理设备，其特征是光源置于 石英套管内，石英套管两端被固定密封在光化学反应池上，设有管道使废水从光化学 反应池下部流入下一道沉淀池内，同样设有管道连接反应池的上部与预反应器。
3、由权利要求1所述的芬顿反应深度光氧化废水处理设备，其特征是汞灯以竖 直平行安装的方式安装在光化学池内。
说明书
芬顿反应深度光氧化废水处理设备
技术领域
本发明涉及一种光氧化废水处理设备。
背景技术
光助芬顿反应(Light-enhanced Fenton Reaction)。采用H2O2、Fe2+为氧化 剂和还原剂，在UV参与下，体系内一方面能产生大量的活性态氧(如HO·、O2·、O2 ·- 等，其中HO·的氧化电位为2.8V，是仅次于氟的最强氧化剂)，因此能使有机物 较彻底的氧化;另一方面，难降解的有毒有机物常常含有不饱和健、多环或杂环 结构，它们较容易直接吸收UV形成激发态，进而也容易发生裂解、聚合、异构 体转变等化学反应，使有机物降解。该方法对处理高浓度、难降解的有毒有机物 废水有很强的针对性，而一般的理化和生物方法效果差。试验表明，该工艺的反 应速度快、反应条件平和、无二次污染、容易实现自动化，因此在处理农药、染 料、石化、医药等企业废水方面有良好的应用前景。
光助芬顿反应属深度光氧化法(Advanced Oxidation Process，简称AOPs)， 是上世纪90年代初发展起来的废水处理技术。德国的E.Oliveros等学者对处理 条件及对象做了较系统的研究。近年来国内也有学者开展了这方面的工作，自八 十年代起，南京大学孔令仁为首的光化学课题组就开始了污染物光降解的系统研 究，在国内外核心期刊上发表过多篇论文。在光助芬顿反应降解污染物方面研究 也很深入，2002年申请了江苏省课题“光氧化、絮凝和生物技术处理废水的协 同作用及其设备(BS2002039)”、、国家高校博士点基金“光助芬顿化学法处理废 水的难点、对策及其机制的研究(20020284044)”、国家863项目“高效光催化 反应器的研制(2002AA001250)”等，研究目标和任务都完成较好。在应用方面， 1992年开发的“DNC系列光化学反应仪”和1999年开发的“SGY-1型多功能光 化学反应仪”均通过了省级鉴定并批量投入生产。但直到目前为止，尚未见到以 此技术为依据的实用型处理设备。
发明内容
本发明目的是：提供一种光助芬顿反应属深度光氧化法为依据的实用型处理 设备。用于提高现有光助芬顿深度光氧化法处理废水的效率，同时具有操作简便， 可靠、维护方便等特点。
本发明的目的是这样实现的：芬顿反应深度光氧化废水处理设备，由预反应 槽、光化学反应池、药剂罐构成，并设有连接管道，药剂罐通过管道连接预反应 行安装在光化学反应池内。
本发明的进一步改进是：光源置于石英套管内，石英套管两端被固定密封在 光化学反应池上，设有管道使废水从光化学反应池下部流入下一道沉淀池内，同 样设有管道连接反应池的上部与预反应器，也能从上部流出后再反流进入预反应 器，废水在反应池内进行光助芬顿反应。同时安装中压汞灯和低压汞灯，联合使 用二种灯管。
本发明的特点是：可以提高现有光助芬顿深度光氧化法处理废水的效率，同 时具有操作简便，可靠、维护方便等特点。两种汞灯结合，可提供光助芬顿反应 必须的光谱，光催化的效果更好。本设备处理量为1-5T/hr，经试验，6种有代表 性废水处理后COD、色度的去除率均大于80%，可生化性也有明显提高。
