申请日2004.09.27
公开(公告)日2005.09.21
IPC分类号C02F1/00; C02F1/50; C02F1/52
摘要
本实用新型涉及一种数码智能微电控家用污水处理再用箱，由污水输送盒，漂浮筛滤器，清水过滤杀菌器，过滤器，污水清洁度感应识别器，沉淀器，清水储备桶，污水储备桶，数码智能传感提示器，智能微电控式配电盒以及管道管件和便盆水箱内的配套进水智能控制器构成，污水经处理能够达到清洁无味，无杂质，无污垢，杀菌率达到99.9%，本箱总储水量60升，设备是全自动数码智能微电控一体的环保节能型家电，可安装于宾馆、旅社、饭店、商店、机关，学校等洗手间里，是有污水的地方都可使用。
权利要求书
1、一种家用污水处理再用箱，箱体内安装有：污水输送盒，漂浮筛滤器， 清水过滤杀菌器，过滤器，污水清洁度感应识别器，沉淀器，清水储备桶，污 水储备桶，数码智能传感提示器，智能微电控式配电盒以及管道管件和便盆水 箱内的配套进水智控器，其特征在于：漂浮筛滤器由前、中、后三部分构成， 前段入水口与洗面盆出口相连接，漂浮筛滤器中段设有前端高后端低的上 坡流水槽型筛网，出水口设在筛网下漂浮筛滤器外壳上，通过三通与沉淀 器上部的入水口相连接，漂浮物出口设在漂浮筛滤器的前部，由排污管与 下水道连接，前端部为一个活动盖，水动力自摆式清洁器，水压冲洗器和 去垢剂喷雾器悬挂在漂浮筛滤器内中间，水压冲洗器与自来水管相连接， 污水输送盒内安装有水泵，水位显示器，筛网，盒外安装有智控排污的电 磁阀门，污水输送盒入水口与其他水排水口相连接，出水口通过污水清洁 度感应识别器与沉淀器相连接，沉淀器的出水口设在上侧，与过滤器的入 水口相连接，排污口设在沉淀器下部，通过电磁阀门与污水排水口相连接， 在沉淀器的排污口设有与自来水管相连接的防堵塞水压冲洗器，过滤器内 由桶型过滤芯分隔成里外层，过滤芯的里层中间安装智控电动清洁刷洗 器，入水口设在前端，与污水储备桶的入水口相连接，出水口设在中段， 筛网上方，排污口设在前端部，与污水管相连，污水储备桶位于清水储备 桶上，桶上边沿设有与污水管相连的漂浮物泄漏盒，桶上设有污水储备桶 水位显示器，污水储备桶出水口设在桶的底部，通过香精添加器、逆止阀 门与清水过滤杀菌器的入水口相连接，清水过滤杀菌器内装有桶型双层过 滤芯，排污口设在后端部与污水管相连，清水储备桶出水口设在桶的底部， 通过供水水泵，逆止阀门与自来水智能电控和自流自控供水自控器和便盆 水箱进水智控器相连接，清水储备桶上设有紫外线杀菌灯、清水储备桶水 显示器，人工脚踏冲气囊，清水储备桶和污水储备桶内的电动刷洗器。
说明书
家用污水处理再用箱
技术领域
本实用新型涉及一种家用污水数码智能微电控处理再用箱。
背景技术
水资源已经成为人类社会共同面临的“危机”，水是人类赖以生存 和发展的重要资源之一，是不可缺少的，不可替代的特殊资源，没有水就 没有生命就没有文明的进步，经济发展社会的稳定，然而水资源是有限的， 由于不合理的利用，本来就缺少的淡水资源日益紧张，当前随着城市的建 设扩大，人口增长以及人们生活质量的提高，家庭生活用水量急剧增加， 使得城市供水需求矛盾日益突出，同时大量的污水排放也增加了城市污 水处理系统的负担，然而家用生活用水大部是可以二次循环使用，可是由 于家庭用水系统的供水方式及污水处理设备的缺乏，使得现在家庭生活用 水全部直接使用管网自来水，没能充分利用宝贵的水资源造成水的浪费， 也增加了家庭用水的经济负担。
实用新型内容
本实用新型的目的在于改进现有技术的缺点而提供一种结构简单能 实现家庭生活用水二次循环使用的，提高水资源利用率，节约用水，并有 利于环境保护的家用污水处理以及收集的设备，此设备能使可利用的家庭 废水抽入马桶水箱，并且在储水箱的水不足时可自动切换成由自来水往马 桶水箱注水，也可将洗衣，洗澡水同时注入储水箱。

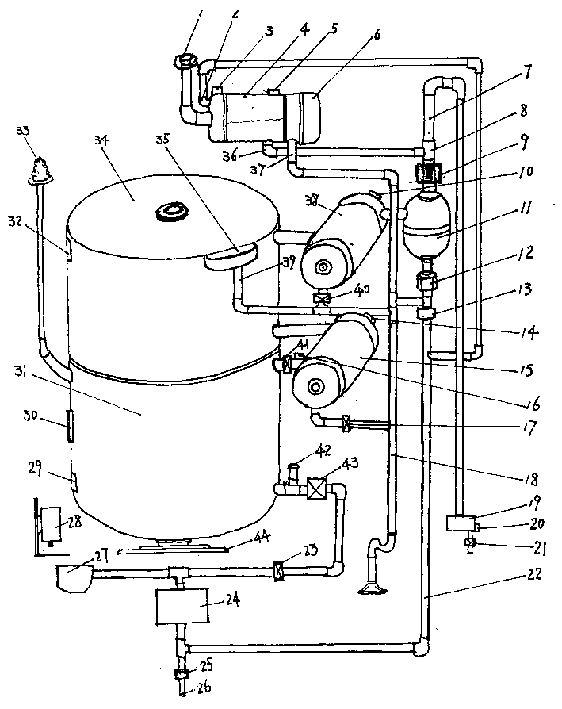

本实用新型的技术方案是设计一个能够安装在洗面盆下方，外观与洗 面盆成为一体的箱体结构，箱体内安装有：污水输送盒，漂浮筛滤器，清 水过滤杀菌器，过滤器，污水清洁度感应识别器，沉淀器，清水储备桶， 污水储备桶，数码智能传感提示器，智能微电控式配电盒以及管道管件和 便盆水箱内的配套进水智能控制器，从污水处理到清水供给，本箱内所有 机械结构如下：
漂浮筛滤器由前、中、后三部分构成，前段入水口与洗面盆出口相连 接，漂浮筛滤器中段设有前端高后端低的上坡流水槽型筛网，出水口设在 筛网下漂浮筛滤器外壳上，通过三通与沉淀器上部的入水口相连接，漂浮 物出口设在漂浮筛滤器的前部，由排污管与下水道连接，前端部为一个活 动盖，水动力自摆式清洁器，水压冲洗器和去垢剂喷雾器悬挂在漂浮筛滤 器内中间，水压冲洗器与自来水管相连接，污水输送盒内安装有水泵，水 位显示器，筛网，盒外安装有智控排污的电磁阀门，污水输送盒入水口与 其他水排水口相连接，出水口通过污水清洁度感应识别器与沉淀器相连 接，沉淀器的出水口设在上侧，与过滤器的入水口相连接，排污口设在沉 淀器下部，通过电磁阀门与污水排水口相连接，在沉淀器的排污口设有与 自来水管相连接的防堵塞水压冲洗器，过滤器内由桶型过滤芯分隔成里外 层，过滤芯的里层中间安装智控电动清洁刷洗器，入水口设在前端，与污 水储备桶的入水口相连接，出水口设在中段，筛网上方，排污口设在前端 部，与污水管相连，污水储备桶位于清水储备桶上，桶上边沿设有与污水 管相连的漂浮物泄漏盒，桶上设有污水储备桶水位显示器，污水储备桶出 水口设在桶的底部，通过香精添加器、逆止阀门与清水过滤杀菌器的入水 口相连接，清水过滤杀菌器内装有桶型双层过滤芯，排污口设在后端部与 污水管相连，清水储备桶出水口设在桶的底部，通过供水水泵，逆止阀门 与自来水智能电控和自流自控供水自控器和便盆水箱进水智控器相连接， 清水储备桶上设有紫外线杀菌灯、清水储备桶水显示器，人工脚踏冲气囊， 清水储备桶和污水储备桶内的电动刷洗器。
此设备能使可利用的家用污水如：洗手、洗衣，洗菜，洗澡等污水， 经过漂浮筛滤，污水清洁度感应识别器的识别分类和处理，污水浓度较重 的，排入排污管道中，留用的污水再经沉淀，过滤，杀菌等的处理，把处 理成的清水供给便盆水箱和便池水箱，冲便和冲洗地面，涮拖布等用水， 在清水储备桶内无水时可自动切换自来水供水，通过逆止阀，防止其它水 倒流入自来水管网，造成污染，在无电和自来水管网线上也无水，而清水 储备桶内有水，可用人工脚踏冲气给清水储备桶内加气压，清水会自然流 入便盆水箱内补充水量，便盆水箱内的进水控制器是智控化进水和连控化 堵塞进水口，防止箱内水倒流，清水储备桶内安装有紫处线杀菌灯，二次 照射杀菌使清水能够达到所要求的指标，自动清洁去垢和防堵塞，两个储 备桶内安装的电动刷洗器，由电动机带动上下刷洗，清水储备桶内的香精 添加器加入香精使在用便盆时保护环境清洁和去掉异味，用数码智能传感 提示器，能够自动诊断故障，漂浮筛滤器、沉淀过滤器和清水过滤杀菌器 前面都安装活动盖，方便更换和维修清理，数码智能微电控配电盒是防湿 全封闭式的密封盒，用自来水管网线上的水控装置和洗手间里智能微电感 应控制来控制本箱的电源开关和用电，安装有用电保护器，防止有电时浪 费电源，长时间无电时和长时间无人使用发生事故。
污水输送盒的输送和排放污水，智能电控方案：
污水输送盒内设一带有水浮标的水位显示器，在输送盒的顶部有一接触 开关，接触开关的一端与电源相连接，另一端与污水储备桶水位显示器接 触开关的上下两组接触点相连接，污水储备桶内水量不足，水位显示器的 水浮标盒下落，与顶部接触开关分离复位，接触开关的上一组接触点分离， 下一组接触点连接，接触开关的上下两组接触点，上组是与输送盒排污水 的电磁阀门一端连接，电磁阀门的另一端与输送盒内的接触开关的接触点 上端连接，接触点另一端与电源相连接，下一组是与水泵一端相连接，水 泵另一端与输送盒内接触开关的接触点一端相连接，接触点的另一端与电 源连接，污水输送盒和污水储备桶的相连通电，当污水储备桶内水满时， 污水储备桶水位显示器的水浮标盒上升，下一组接触点分离，与上一组接 触点连接，污水储备桶和污水输送盒的电路即刻切换成与输送盒外智控排 污水的电磁阀门相连接，电磁阀门开通，污水流入排污管中，当输送盒内 污水流完，盒内的水位显示器浮标盒下落与接触开关分离，排污电磁阀门 也断电复位关闭停止工作。当便盆水箱内无水和水量不多时，水浮标盒下 落与顶部接触开关分离，接触开关的顶键复位，接触点连接，接触开关里 的两个接触点，一个与电源相连接，另一个与清水储备桶水位显示器接触 开关的上一组接触点相连接和清水储备桶水位显示器内的接触开关的下 一组接触点相连接，清水储备桶内有水，水位显示器内的水浮标盒上升， 使接触开关的下一组接触点分离，上一组接触点相连接，接触开关的上下 两组接触点，上一组接触点与便盆水箱内的接触开关的接触一点和污水再 用箱内的供水水泵的一端相连接，水泵的另一端与电源相连接，下一组接 触点与便盆水箱内的接触开关的接触一点和切换智能电控自来水电磁阀 门一端相连接，电磁阀门的另一端与电源相连接，电磁阀门和线路另一端 与电源相连接，便盆的接触开关接触点相连接和清水储备桶水位显示器内 的接触开关的上组接触点相连接与供水泵和电源相连接通电，水泵工作供 清水，当便盆水箱内水满时，便盆水箱内水浮标盒上升移，接触开关的顶 键上移，顶接触点分离断电，水泵也同时断电停止供清水。当便盆水箱内 无水，水量不足和清水储备桶内也无水时，需要便盆和清水储备桶的智能 电控装置自动切换自来水供水来补充便盆的用水;便盆水箱内缺水和清 水储备桶内也无水，两个水位显示器的水浮标盒都下落，与上悬安装的接 触开关分离，便盆水相内接触开关里的接触点开关里的上一组接触点分 离，下一组接触点复位相连接，便盆和清水储备桶两组相连接的连线电路 串联与智能电控代换自来水电磁阀门的线路相连接通电，电磁阀门开通供 水，直至便盆水箱内水和水浮标盒上升移位到水满，水浮标盒上移使接触 开关里的接触点分离断电，智能电控自来水的电磁阀门也同时断电复位关 闭停止供水。
本箱全部采用耐酸碱，耐腐蚀的PVC等为原料，制做成各种管件， 箱体，器械等，箱体塑料是双层的，永不生锈，体轻易装，污水经处理能 够达到清洁无味，无杂质，无污垢，杀菌率达到99.9%(不能饮用)，本 箱总储水量60升，设备是全自动数码智能微电控一体的环保节能型家电， 可安装于：宾馆、旅社、饭店、商店、机关，学校等洗手间里，是有污水 的地方都可使用。
