申请日2004.12.01
公开(公告)日2005.12.28
IPC分类号C02F3/02; C02F3/12; C02F3/10
摘要
本实用新型涉及一种生物降解污水处理设备，包括壳体，位于壳体内的生物载体层，安装在壳体内壁的支撑架上的曝气管，该曝气管位于载体层之中，在壳体内，上部设置有清洗装置，其下部具有经处理后的水的出水装置，所述壳体的顶部具有污水入水管和曝气进气管。该处理设备不需最终沉淀池，进行洗尽时可以连续运转，不需另行设置清洗水槽，大幅度节省空间;空气溶解效率高，所需曝气量少，大幅降低曝气所需的消费动力;生物膜保持安定，高浓度的生物量，对负荷变动的应变能力极强;高浓度附着生物量，保持安定良好的处理水质;不发生污泥膨化现象;完美的利用气升原理，有效利用鼓风机，达到节能的效益，大大降低机械故障发生的几率。
权利要求书

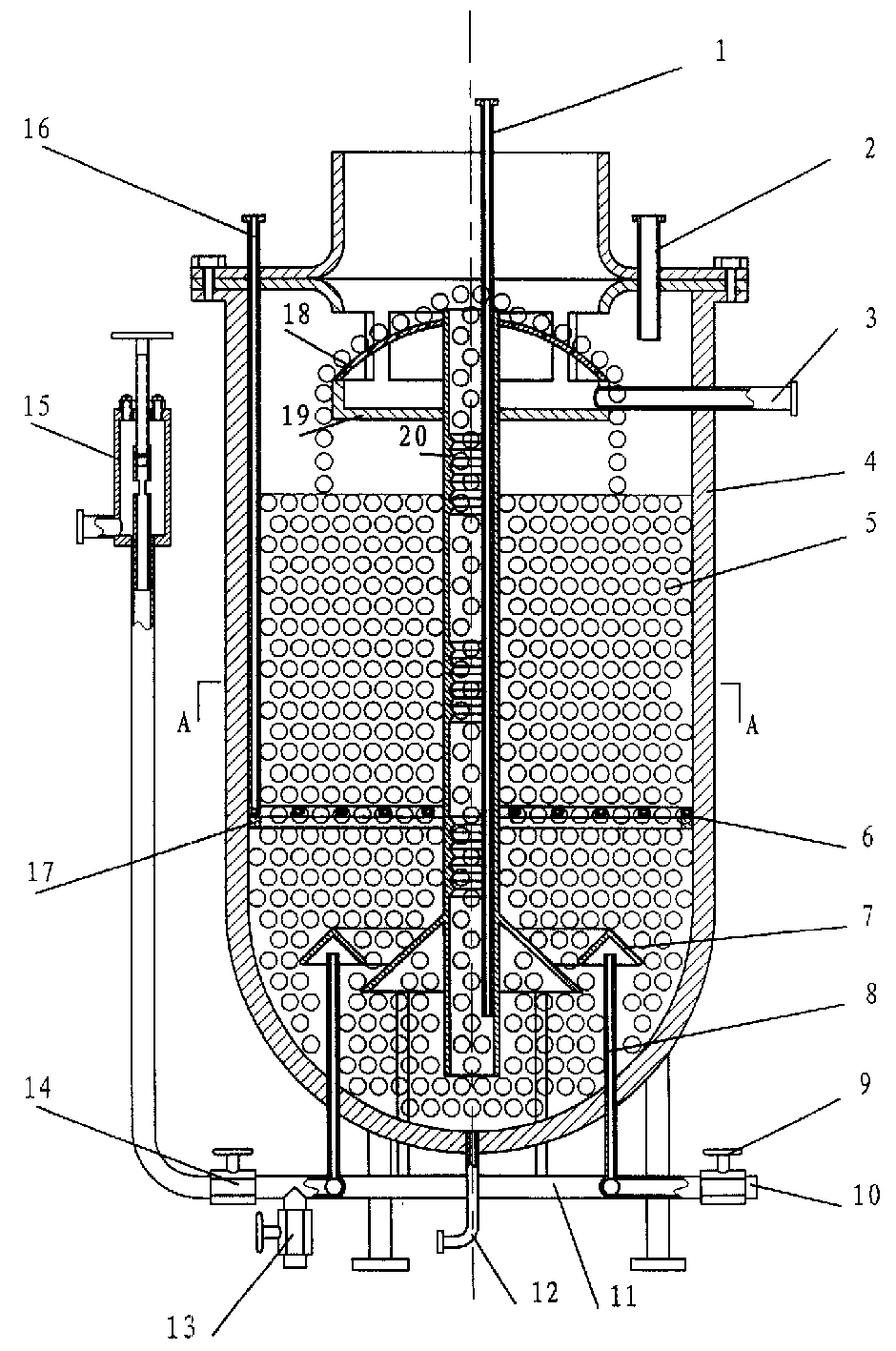

1.生物降解污水处理设备，其特征是包括包括壳体(4)，位于壳体内的生物载体层(5)， 安装在壳体内壁的支撑架(17)上的曝气管(6)，该曝气管位于载体层(5)之中，在壳体内， 上部设置有清洗装置，其下部具有经处理后的水的出水装置，所述壳体的顶部具有污水入水 管(2)和曝气进气管(16)。
2.根据权利要求1所述的处理设备，其特征是所述出水装置包括避免载体进入出水管的 环形罩(7)，位于环形罩下的多根立管(8)，与各立管连接的环形管(11)，该环形管通过截 流阀(14)连接有水位控制阀(15)和通过截流阀(9)连接的出水管(10)。
3.根据权利要求2所述的处理设备，其特征是所述曝气管(6)包括圆环形的主气管(21) 和位于圆环内并与之连通的分气管(22)，各气管上均匀地分布有气孔(23)。
4.根据权利要求3所述的处理设备，其特征是所述水位控制阀(15)包括具有进水口(24) 和出水口(26)的阀体(27)，位于阀体内的阀芯(25)和与阀芯固定连接、并与壳体螺纹连 接的调节手柄(28)，所述阀芯具有中心盲孔，阀芯体上与盲孔的里端对应处具有与盲孔相垂 直的溢流孔。
5.根据权利要求4所述的处理设备，其特征是所述清洗装置包括引流管(20)和位于引 流管中的进气管(1)，所述引流管(20)的内孔壁上相隔一段距离设置有波文槽，其上端具 有分离装置，下部具有漏斗形的分散体，所述分离装置包括形状为球面形的、具有若干通孔 的撒布器(18)、位于撒布器下方的水槽(19)和水槽连通的出水管(3)。
6.根据权利要求5所述的处理设备，其特征是所述出水装置的出水管(24)上连接上流 式生物载体硝化脱氮处理器，该处理器具有处理腔和逆洗腔的箱体(31)，在处理腔的下部设 置有污水进水管(35)，上部具有排水装置和与污水进水管(35)连通的循环水管(32)，其 腔内设置有曝气装置、生物载体层(40)和滤水装置。
7.根据权利要求6所述的处理设备，其特征是所述曝气装置包括气泵(33)，通过管道 与气泵连接的处理曝气管(41)和清洗曝气管(39)及安装在管道上的第一截流阀(37)和 第二截流阀(34)，处理曝气管(41)和清洗曝气管(39)分别安装在与箱体固定连接的上、 下支撑粱(38)上，各自包括两根主气管(56)和连接两主气管的多根分气管(57)，处理曝 气管(41)位于生物载体层(40)之中。
8.根据权利要求7所述的处理设备，其特征是所述排水装置包括溢流堰(44)，该溢流 由隔板(46)分隔为两个槽，第一槽内设置有具有阀门的第一排水管(47)，第二排水槽中设 置有第二排水管(45)。
9.根据权利要求8所述的处理设备，其特征是所述逆洗腔的上部设置有出泥装置，下部 设置有水位限制板(54)和通过抽泥管与出泥装置连接的1-3个布气器(55)，该布气器通 过进气管(60)与气泵连接，所述出泥装置包括固定在箱体上的溢流槽，槽中设置有出泥管 (51)和第三出水管(53)，在出泥管(31)的上方设置有具有溢流口的缓冲板(49)，该板 将出泥管(51)与第三出水管(53)隔开，抽泥管(52)的出泥口位于缓冲板(49)的下方。
10.根据权利要求9所述的处理设备，其特征是所述布气器(55)包括壳体(59)和位 于壳体内、其上具有多个均匀分部的吸气孔的吸气管(67)，壳体的上端与抽泥管(52)连接， 其下端可连接具有喇叭形入口的吸泥管(58)。
说明书
生物降解污水处理设备
技术领域
本实用新型涉及污水处理装置，具体说，涉及一种生物降解污水处理设备。
背景技术
多年来，大部分的工厂有机废水和诚市生活污水，均采用传统式生活污泥处理法来处理 废污水的有机污染物，但传统式活性污泥处理法容易发生污泥膨化现象，造成处理系统失效; 采用0.5kg/m3日程度的低容积负荷运转，占地面积大;能耗高，不耐冲击负荷。
实用新型内容
本实用新型的目的在于克服已知技术的不足，提供一种生物降解污水处理设备。
本实用新型所述的生物降解污水处理设备，包括包括壳体，位于壳体内的生物载体层， 安装在壳体内壁的支撑架上的曝气管，该曝气管位于载体层之中，在壳体内，上部设置有清 洗装置，其下部具有经处理后的水的出水装置。所述壳体的顶部具有污水入水管和曝气进气 管。
所述出水装置包括避免载体进入出水管的环形罩，位于环形罩下的多根立管，与各立管 连接的环形管，该环形管通过截流阀连接有水位控制阀和通过截流阀连接的出水管。
所述曝气管包括圆环形的主气管和位于圆环内并与之连通的分气管，各气管上均匀地分 布有气孔。
所述水位控制阀包括具有进水口和出水口的阀体，位于阀体内的阀芯和与阀芯固定连接、 并与壳体螺纹连接的调节手柄，所述阀芯具有中心盲孔，阀芯体上与盲孔的里端对应处具有 与盲孔相垂直的溢流孔。
所述清洗装置包括引流管和位于引流管中的进气管，所述引流管的内孔壁上相隔一段距 离设置有波文槽，其上端具有分离装置，下部具有漏斗形的分散体，所述分离装置包括形状 为球面形的、具有若干通孔的撒布器、位于撒布器下方的水槽和水槽连通的出水管。
所述出水装置的出水管上连接上流式生物载体硝化脱氮处理器，该处理器具有处理腔和 逆洗腔的箱体，在处理腔的下部设置有污水进水管，上部具有排水装置和与污水进水管连通 的循环水管，其腔内设置有曝气装置、生物载体层和滤水装置。
所述曝气装置包括气泵，通过管道与气泵连接的处理曝气管和清洗曝气管及安装在管道 上的第一截流阀和第二截流阀，处理曝气管和清洗曝气管分别安装在与箱体固定连接的上、 下支撑粱上，各自包括两根主气管和连接两主气管的多根分气管，处理曝气管位于生物载体 层之中。
所述排水装置包括溢流堰，该溢流由隔板分隔为两个槽，第一槽内设置有具有阀门的第 一排水管，第二排水槽中设置有第二排水管。
所述逆洗腔的上部设置有出泥装置，下部设置有水位限制板和通过抽泥管与出泥装置连 接的1-3个布气器，该布气器通过进气管与气泵连接，所述出泥装置包括固定在箱体上的溢 流槽，槽中设置有出泥管和第三出水管，在出泥管的上方设置有具有溢流口的缓冲板，该板 将出泥管与第三出水管隔开，抽泥管的出泥口位于缓冲板的下方。
所述布气器包括壳体和位于壳体内、其上具有多个均匀分部的吸气孔的吸气管，壳体的 上端与抽泥管连接，其下端可连接具有喇叭形入口的吸泥管。
本实用新型所述的生物降解污水处理设备是一种同时进行生物反应处理，载体过滤，载 体清洗的生化反应装置，具有以下优点和积极效果：
1、该处理装置不需最终沉淀池，进行洗尽时可以连续运转，不需另行设置清洗水槽，大 幅度节省空间;
2、空气溶解效率高，所需曝气量少，大幅降低曝气所需的消费动力;
3、生物膜保持安定，高浓度的生物量，对负荷变动的应变能力极强;
4、高浓度附着生物量，保持过滤机能，负荷变动应变力强，保持安定良好的处理水质;
5、不需沉淀池、流污泥，不用管理MLSS，不发生污泥膨化现象;
6、完美的利用气升原理，有效利用鼓风机，达到节能的效益，大大降低机械故障发生的 几率。
下面结合附图进行详细说明，以求对本实用新型的目的和优点得以更深入的理解。
