申请日2004.08.30
公开(公告)日2005.11.02
IPC分类号
摘要
一种连续动态过滤水处理装置。属于环境工程领域，特别涉及一种污水过滤装置。该装置包括进水管(1)、排污管(2)、出清水管(3)、进水布水器(5)、和滤料层(8)，其特征在于本装置设置了一体化气提洗砂装置，气提洗砂装置由空气提砂管(4)、导流砂斗(6)、砂水分离器(7)构成;污水从进水布水器(5)进入过滤装置，然后经过滤料层(8)进行过滤，出水从出清水管(3)流出。一体化气提装置能够轻松调节高效连续动态过滤水处理装置的运行参数，有利于设备的安装、调试和稳定运行，从而大大提高了普通连续过滤器的过滤效果和稳定性。
权利要求书
1.一种连续动态过滤水处理装置，该装置包括进水管(1)、排污管(2)、出清水管(3)、进水布水器(5)、和滤料层(8)，其特征在于本装置设置了一体化气提洗砂装置，气提洗砂装置由空气提砂管(4)、导流砂斗(6)、砂水分离器(7)构成;空气提砂管(4)上部连接砂水分离器(7)、下部连接导流砂斗(6);进水管(1)连接到空气提砂管(4)中部，排污管(2)连接砂水分离器(7)的中部，出清水管(3)位于排污管(2)的下方，与砂水分离器(7)底部相连。
说明书
一种连续动态过滤水处理装置
技术领域
本实用新型属于环境工程领域，特别涉及一种污水过滤装置。
背景技术
传统的砂滤净水器设有反冲洗泵和反冲洗水箱，结构复杂，耗能高。
发明内容
本发明的目的是简化结构，减少能耗，提高过滤装置处理污水的能力，增强处理效果，使过滤后的水质进一步提高，达到中水回用标准。

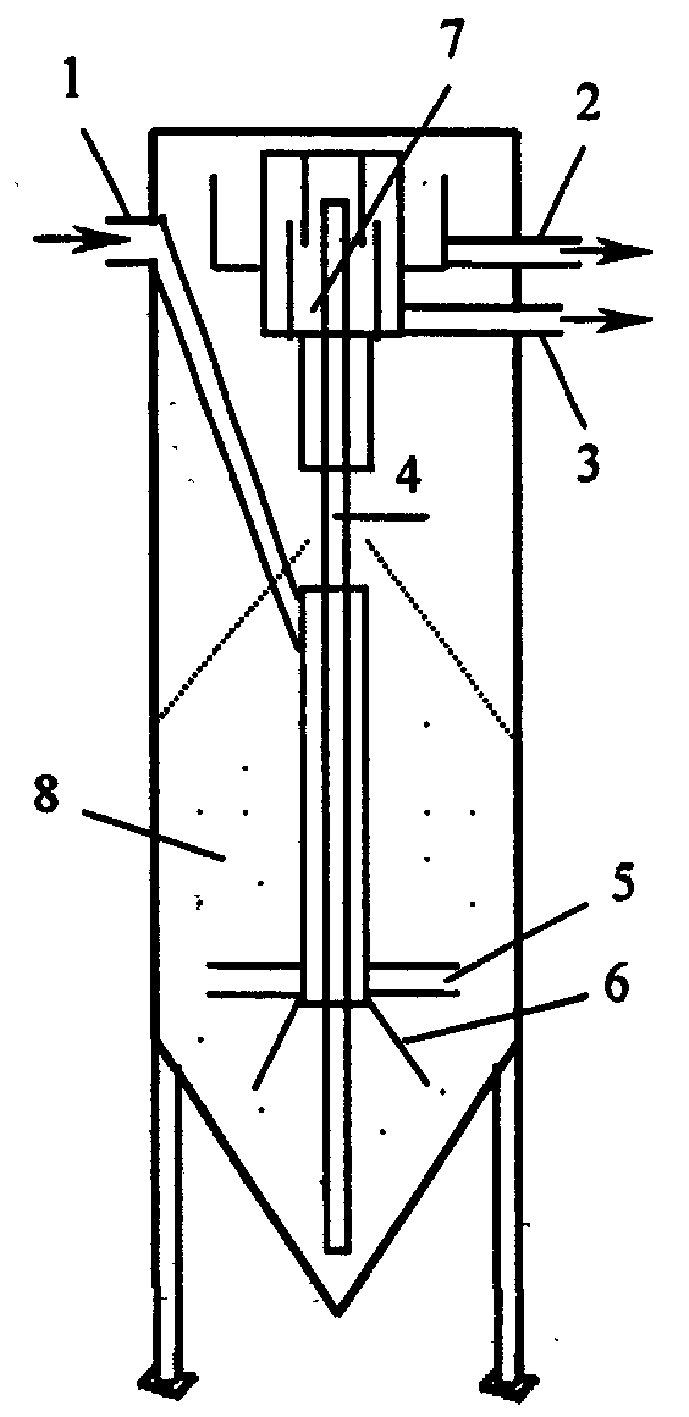

一种连续动态过滤水处理装置，该装置包括进水管1、排污管2、出清水管3、进水布水器5、滤料层8，其特征在于本装置设置了一体化气提洗砂装置，气提洗砂装置由空气提砂管4、导流砂斗6、砂水分离器7构成。空气提砂管4上部连接砂水分离器7、下部连接导流砂斗6;进水管1连接到空气提砂管4中部，排污管2连接砂水分离器7的中部，出清水管3位于排污管2的下方，与砂水分离器7底部相连。
污水从进水布水器5进入过滤装置，然后经过滤料层8进行过滤，出水从出清水管3流出。
滤料连续反洗过程：在过滤装置的中部设置空气提砂管4，在密度小的压缩空气通入时，过滤装置底部形成负压，通过气提作用带动过滤装置底部的滤料一同上升，被提升的混合物从空气提砂管4顶部落入砂水分离器7。在过滤出水与反冲洗出水的水位差的作用下，提砂管内气提水混合洗砂器内的冲洗水一同从排污管2排出过滤装置。在重力的作用下洗净的滤料经过导流砂斗6回到滤料层8，在滤池内部完成滤料循环清洗过程。
该设备加工材质一般选择钢板或不锈钢，当需要同时建造3个直径在2米以上的设备时，外壳可以采用水泥结构。
连续动态过滤水处理装置的直径D(单位：m)与处理过滤水量Q(单位：m3/h)相关，本发明装置可以处理二级生化出水，应用在深度处理，也用在给水系统，总悬浮物去除效率为90%以上，出水浊度达到2NTU以下，同时对COD、氨氮、总磷和金属离子的去除效果也能达到60%以上。
