申请日2004.08.27
公开(公告)日2006.10.04
IPC分类号B01D35/30; C02F1/28
摘要

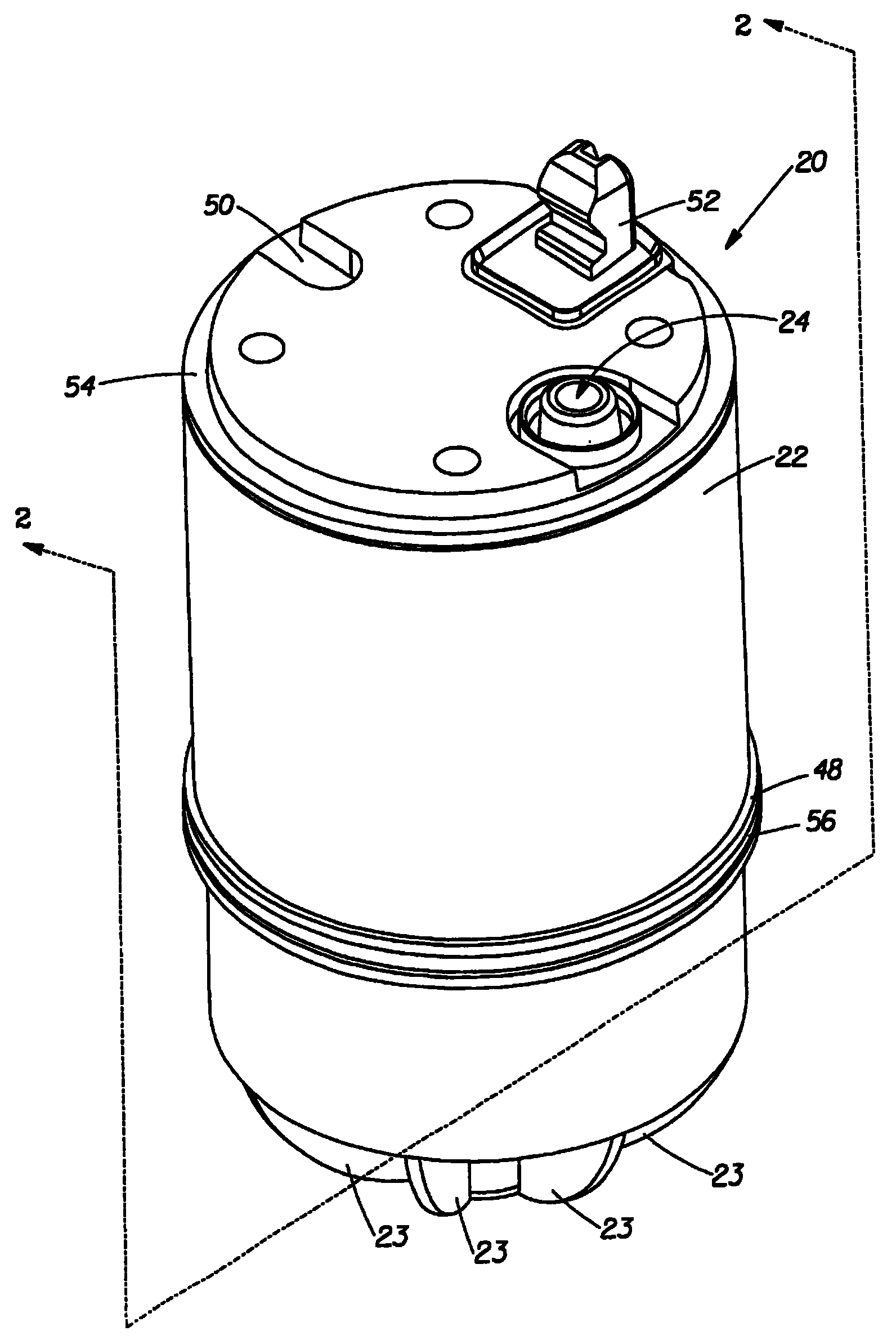

实施方案涉及一种用于处理饮用水的水处理滤筒(20)。水处理滤筒(20)可包括一个外壳(22)、一个用于将水引入到水处理滤筒中的入水口(24)、一个用于从水处理滤筒(20)排出水的出水口和第一处理材料。第一处理材料可具有一个芯部区域。水处理滤筒(20)也可具有第二处理材料。第二处理材料可被装在第一处理材料的芯部区域内部，使得第一处理材料和第二处理材料直接接触和直接连通。第二处理材料可为一个钙源。水处理滤筒(20)也可具有一个液体可透过的保持器。保持器可覆盖出水口并可延伸进入第二处理材料中。水可经入水口进入水处理滤筒(20)，水然后可径向进入第一处理材料，然后径向流经第一处理材料，接下来至少一部分水可径向进入第二处理材料，然后轴向流经第二处理材料，然后经出水口流出水处理滤筒(20)。
权利要求书
1.一种用于处理饮用水的水处理滤筒，所述水处理滤筒包括：
(a)外壳、用于将水引入到所述水处理滤筒中的入水口、用于从所 述水处理滤筒中排出水的出水口和第一处理材料，所述第一处理材 料具有中空芯部区域;并且所述水处理滤筒的特征在于其包含
(b)第二处理材料;
其中所述第二处理材料被包含在所述第一处理材料的所述芯部区域 内，使得所述第一处理材料和所述第二处理材料直接连通，使得水 经所述入水口进入所述水处理滤筒，水然后径向进入所述第一处理 材料，然后径向流经所述第一处理材料，接下来至少一部分水径向 进入所述第二处理材料，然后轴向流经所述第二处理材料，然后经 所述出水口流出所述水处理滤筒。
2.如权利要求1所述的水处理滤筒，其中所述第二处理材料的粒度 为至少200目。
3.如权利要求1或2中任一项所述的水处理滤筒，其中所述第二处 理材料的堆积体积密度为至少0.4g/mL。
4.如权利要求1至3中任一项所述的水处理滤筒，其中所述第二处 理材料被液体可透过的保持器保持在所述芯部区域内，所述保持器 延伸进入所述芯部区域中，优选地所述保持器具有至少5mmm的高 保持器定位。
5.如权利要求1至4中任一项所述的水处理滤筒，其中所述保持器 至少2mm的长度与所述第二处理材料直接接触。
6.如权利要求1至5中任一项所述的水处理滤筒，其中所述第一处 理材料包括活性炭颗粒。
7.如权利要求1至6中任一项所述的水处理滤筒，其中所述第二处 理材料包括钙源。
8.如权利要求1至7中任一项所述的水处理滤筒，其中所述芯部区 域至少20%的容积包含所述第二处理材料。
9.如权利要求1至8中任一项所述的水处理滤筒，其中所述水处理 滤筒在待处理的水源处在60psi的压力时供应至少2L/min的处 理过的水。
10.一种用于处理饮用水的方法，所述方法包括以下步骤：
(a)提供具有芯部区域的第一处理材料;
(b)在所述第一处理材料的所述芯部区域内部提供第二处理材料;
(c)将水通过所述第一处理材料，使得水径向进入并径向流经所述 第一处理材料;
(d)将水通过所述第二处理材料，使得水的至少一部分径向进入并 轴向流经所述第二处理材料。
说明书
水处理滤筒及其有关方法
发明领域
本发明大体上涉及水处理滤筒领域。
发明背景
水中可含有很多不同种类的污染物，所述污染物包括例如颗粒、有害 化学物质和诸如细菌、寄生虫和病毒之类的微生物组织。在很多情况下， 必须要将这些污染物除去后水才能够使用。有害的污染物通常需要在适合 饮用、即适于使用前利用第一处理材料从水中去除掉。
除了含有有害的污染物之外，处理过的和未处理过的饮用水的味道通 常均不是很好。有几个因素可能对水的味道产生不利影响，这些因素包括 但不限于：pH值、软硬度、过滤后细菌生长、碱度、矿物质含量、有机物 含量等。这些因素通常受到用来去除水中污染物的第一处理材料的影响。
可连同第一处理材料一起采用第二处理材料。使用第二处理材料通常 降低水处理滤筒的处理量。使用第二处理材料通常等同于流动路径更复 杂、水流经一个附加的密相床、在第一和第二处理材料之间使用可渗透的 和半渗透的膜、使用用于收集细屑和沉淀物的保持器等。
发明概述
在一个实施方案中，本发明可涉及一种用于处理饮用水的水处理滤 筒。所述水处理滤筒可包括一个外壳、一个用于将水引入水处理滤筒中的 入水口、一个用于从水处理滤筒中排出水的出水口和第一处理材料。第一 处理材料可具有一个芯部区域。水处理滤筒也可具有第二处理材料。可将 第二处理材料装在第一处理材料芯部区域内部，使得第一处理材料和第二 处理材料直接连通。水可经入水口进入水处理滤筒，水然后可径向进入第 一处理材料，然后径向流经第一处理材料，接下来至少一部分水可径向进 入第二处理材料，然后轴向流经第二处理材料，然后可经出水口流出水处 理滤筒。
在另一个实施方案中，本发明可涉及一种用于处理水的方法。所述方 法可包括以下步骤：
(a)提供具有芯部区域的第一处理材料;
(b)在所述第一处理材料的芯部区域内部提供第二处理材料;
(c)将水通过第一处理材料，使得水径向进入并径向流经第一处理材 料;和
(d)将水通过第二处理材料，使得至少一部分水径向进入并轴向流经 第二处理材料。
在另一个实施方案中，本发明可涉及一种用于将第二处理材料添加到 现有的水处理滤筒中的方法。该方法可包括以下步骤：
提供一个水处理滤筒，其包括一个外壳、一个用于将水引入到水处理 滤筒中的入水口、一个用于从水处理滤筒中排出水的出水口和第一处理材 料，所述第一处理材料具有一个芯部区域;
提供第二处理材料;
提供一个液体可透过的保持器;
通过出水口将第二处理材料放入到第一处理材料的芯部区域中;和
用保持器覆盖出水口。
在另一个实施方案中，本发明可涉及一种用于处理饮用水的水处理滤 筒。所述水处理滤筒可包括一个外壳、一个用于将水引入到水处理滤筒中 的入水口、一个用于从水处理滤筒排出水的出水口和一种水处理材料以及 一个保持器。保持器覆盖出水口并可延伸进入水处理材料中至少约2mm 的长度。
