申请日2004.08.07
公开(公告)日2005.11.16
IPC分类号E03C1/12; E03B11/02; E03D1/24
摘要

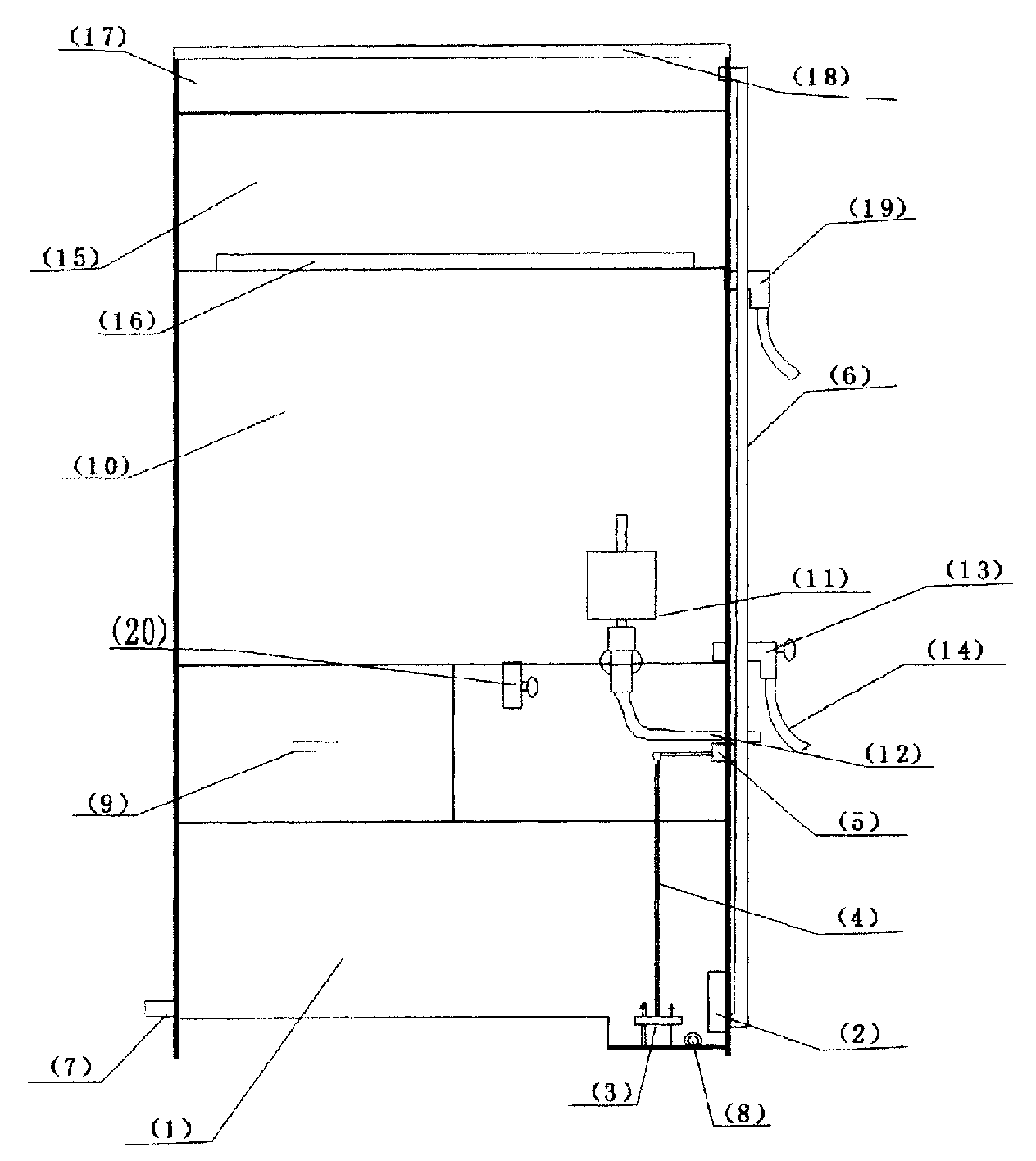

本实用新型公开了一种家庭生活废水再利用节水装置。采用浮漂3自动打开或关闭电源开关5的方式自上水，经过双重过滤净化后，实现二次利用。在废水不够用时，自来水自动上水阀11会自动上水，保证了冲洗地板、拖把及冲洗马桶的用水。所述生活废水通过废水回收开关7进入废水回收箱1，所述废水将浮漂3浮起，推动传动杆4打开电源开关5，水泵2开始工作并通过废水上水管6开始上水，所述废水经粗过滤网箱17到达细过滤箱15，经细过滤垫16过滤后进入储水箱10储存，通过放水开关13经放水管14进入马桶水箱。储水箱水位高出溢水管19后，高出部分废水将从所述溢水管溢出，流入下水道。冲洗拖把、地板时，打开所述储水箱底部的冲洗开关20，接上水管即可。所述废水回收箱的废水抽完后，浮漂自动下降将电源关掉，水泵停止工作。当所述储水箱的水不用时，自来水会通过连接在自来水管上的进水软12，由自来水自动上水阀11自动向所述储水箱供水。少量的水或停电时，可打开活动水箱盖18打开，将废水直接倒入所述粗过滤箱。清洗所述废水回收箱时，打开清污排水开关8排放污水。卫生纸储存箱9可用于存放干净的卫生纸等。
权利要求书
1、家庭生活废水再利用节水装置，其特征是：储水箱下部设一 废水回收水箱，通过水泵、废水上水管与粗过滤箱连接，废水通 过粗过滤箱，再经细过滤箱，进入储水箱，储水箱通过放水开关 与马桶连接。
2、根据权利要求1所述的家庭生活废水再利用节水装置，其特 征在于：所述废水回收箱有一废水回收开关与家庭生活废水源连 接，所述废水回收箱内设一水位浮漂，所述浮漂通过传动杆控制 所述水泵电源开、关，通过所述水泵自动向粗过滤箱供废水。
3、根据权利要求1或2所述的家庭生活废水再利用节水装置， 其特征在于：所述储水箱与所述废水回收箱之间为一卫生间用纸 箱，所述储水箱内设有一自动上水阀，通过软管与自来水管连通。
说明书
家庭生活废水再利用节水装置
技术领域
本实用新型涉及一种家庭生活废水再利用节水装置
背景技术
目前，随着我国乡生活水平的不断提高，用水量也越来越大，产生的生活废水也越来越多，其中 绝大部分没有经过再利用就白白浪费掉了。对于我国这样一个水资源缺乏的国家，对生活废水进行再 利用，节省淡水资源，无疑利国利民。尽管一些生产厂家也设计生产出各种各样的生活废水再利用器， 一定程度上再利用了部分生活废水，但大都存在以下几个问题：①未设过滤器或只设单过滤器，过滤 质量不高，容易造成管道堵塞，且会发臭，影响家庭环境卫生，家人身体健康。②体积较大，占用了 有限的家庭生活空间。③不能充分利用生活废水，节水效果不明显。④结构复杂，造价较高，不利于 推广应用。⑤废水从产生到储蓄的过程采用手工转移或由手工控制电源开关，使用起来不方便，且不 利于节时。⑥过滤器设置在比较封闭的储水箱内，不利于清洗、更换。
发明内容
本实用新型的目的是克服上述现有技术不足，提供一种结构简单、使用方便、成本较低的家庭生 活废水再利用节水装置。
本实用新型是通过以下技术方案予以实现：采用浮漂3自动打开或关闭电源开关5的方式自动上 水，经过双重过滤净化后，实现二次利用。在废水不够用时，自来水自动上水关闭11会自动上水，保 证了冲洗地板、拖把及冲洗马桶的用水。
本实用新型的有益效果是：①废水净化处理设施简单，便于清洗、更换和维护。②成本较低。③ 使用方便。④实现了生活用水自动再利用的节水效果。⑤体积较小，占用家庭空间小。⑥净化处理过 的废水，水质较清，便于利用。
