申请日2004.09.17
公开(公告)日2005.09.14
IPC分类号C02F3/12
摘要
整体化污水生物反应器分为壳体、导流罩和顶盖三部分;采用耐腐蚀、抗老化、强度大的不饱合聚酯树脂和无碱玻璃纤维无捻粗纱布材料制成的导流罩和壳体组装而成的圆形罐体，近似球形的导流罩将壳体内分为内曝气池、外沉淀池的双层结构，污水从上部流入导流罩中的曝气池，倒伞式表面曝气机向污水中曝气充氧，并加入活性污泥微生物菌种，使污水中的有机物进行生物氧化、分解和还原作用，将碳水化合物快速分解为二氧化碳和水。本实用新型对BOD和COD去除率达90～95%，且同时脱磷脱氮，近流线形的水流在整个污水处理过程不形成死角，污泥很小，出水水质达到GB8978-96的一级标准。埋入地下，减少占地，不产生异味，无噪声污染。
权利要求书

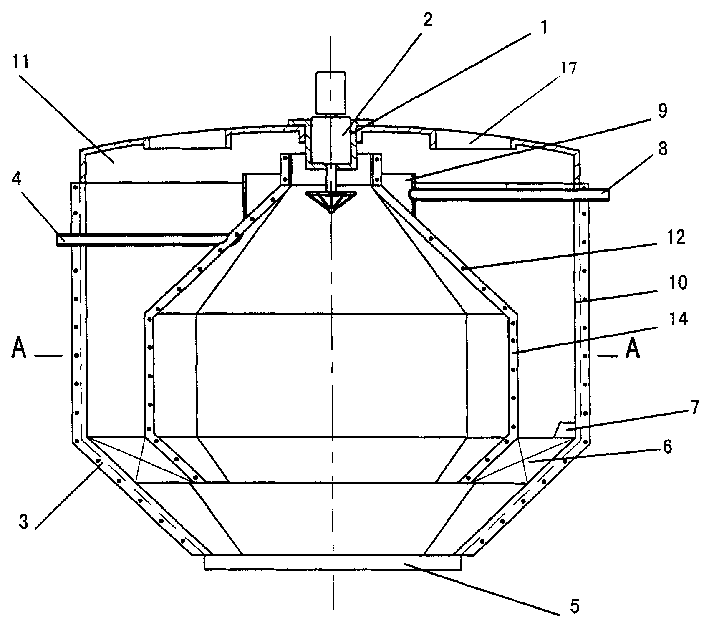

1、一种整体化污水生物反应器，包括反应器壳体和倒伞式表面曝气机;其特征是所述壳 体为由若干片连为一体的筒体(10)和外壳下锥体(3)连接而成的圆形结构，所述外壳下锥 体(3)和圆形壳底(5)密封连接;顶盖(11)与所述筒体(10)端口配装，其中心通过安装 支架(1)与所述倒伞式表面曝气机(2)固定连接;所述壳体内装有导流罩，所述导流罩由若 干片连为一体的上锥体(12)、内筒体(14)和下锥体(13)连接成近似球形结构;所述下锥体 (13)下部通过若干支撑(6)与所述外壳下锥体(3)连接固定，并与所述圆形壳底(5)有 间距，所述上锥体(12)端口外四周设有集水槽(9);污水进水管(4)穿过所述筒体(10) 和上锥体(12)与所述导流罩内连通，出水管(8)一端与所述集水槽(9)连通，另一端穿出 所述筒体(10);在所述筒体(10)和外壳下锥体(3)连接处设有排泥管(7)。
2、根据权利要求1所述的整体化污水生物反应器，其特征是所述集水槽(9)的端口为锯 齿形。
3、根据权利要求1或2所述的整体化污水生物反应器，其特征是所述顶盖(11)包括中 间体(15)和两个近半圆形的弧形体(16);在所述中间体(15)上开有通孔(17)。
4、根据权利要求3所述的整体化污水生物反应器，其特征是所述倒伞式表面曝气机(2) 与时间继电器电连接。
5、根据权利要求4所述的整体化污水生物反应器，其特征是所述反应器选用不饱合聚酯 树脂为主要原料，无碱玻璃纤维无捻粗纱布为增强层制作成型;每片上设有连接法兰，导流罩 上法兰向内，连接面之间用不饱合聚酯树脂和无碱玻璃纤维无捻粗纱布粘接，壳体上法兰向外， 连接面之间用不锈钢螺栓紧固。
说明书
整体化污水生物反应器
技术领域
本实用新型涉及一种污水生物反应器;具体说是对工业废水和城市生活污水进行生化处理 中用的好氧曝气罐体。
背景技术
现有的合建式曝气沉淀池的曝气池、沉淀池多为直筒结构，曝气池上部出水，沉淀池中部 进水，沉淀的污泥通过回流缝回流到曝气池，无顶盖砼结构，不足之处是曝气池浓度较小，曝 气区容积小，曝气时间短，出水易带气泡，泥水分离效果差，生化需氧量(BOD)和化学需氧 量(COD)去除率低，且多为现场浇注，施工时间长，保温性能差。
实用新型内容
本实用新型的目的在于提供一种曝气效果高，且占地面积小的双层结构的整体化污水生物 反应器。
本实用新型整体化污水生物反应器，包括反应器壳体和倒伞式表面曝气机;其中壳体为由 若干片连为一体的筒体和外壳下锥体连接而成的圆形结构，外壳下锥体和圆形壳底密封连接; 顶盖与筒体端口配装，其中心通过安装支架与倒伞式表面曝气机固定连接;壳体内装有导流罩， 导流罩为由若干片连为一体的上锥体、内筒体和下锥体连接成近似球形结构;下锥体下部通过 若干支撑与外壳下锥体连接固定，并与圆形壳底有间距，上锥体端口外四周设有集水槽;污水 进水管穿过筒体和上锥体与导流罩内连通，出水管一端与集水槽连通，另一端穿出筒体;在筒 体和外壳下锥体连接处设有排泥管。
本实用新型整体化污水生物反应器，其中集水槽的端口为锯齿形。
本实用新型整体化污水生物反应器，其中顶盖包括中间体和两个近半圆形的弧形体;在中 间体上开有通孔。
本实用新型整体化污水生物反应器，其中倒伞式表面曝气机与时间继电器电连接。
本实用新型整体化污水生物反应器，其中反应器选用不饱合聚酯树脂为主要原料，无碱玻 璃纤维无捻粗纱布为增强层制作成型;每片上设有连接法兰，导流罩上法兰向内，连接面之间 用不饱合聚酯树脂和无碱玻璃纤维无捻粗纱布粘接，壳体上法兰向外，连接面之间用不锈钢螺 栓紧固。
本实用新型整体化污水生物反应器，采用耐腐蚀、抗老化、强度大的不饱合聚酯树脂和无 碱玻璃纤维无捻粗纱布材料制成的导流罩和壳体组装而成的圆形罐体，近似球形的导流罩将壳 体内分为内曝气池、外沉淀池的双层结构，污水从上部流入导流罩中的曝气池，倒伞式表面曝 气机向污水中曝气充氧，并加入活性污泥微生物菌种，使污水中的有机物绝大部分被吸附、降 解、氧化和再吸收，进行生物氧化、分解和还原作用，将污水中的碳水化合物快速分解为二氧 化碳和水;加速污水中有机物、氮化物、硫化物等各种物质的分解。本实用新型对BOD和COD 去除率达90～95%，且同时脱磷脱氮，近流线形的水流在整个污水处理过程不形成死角，不短 流，污泥很小，出水水质达到国家排放标准(GB8978-96)的一级标准。而且可以埋入地下， 减少占地，利于保温，不产生异味，无噪声污染。
