申请日2004.07.06
公开(公告)日2005.12.28
IPC分类号C02F1/44
摘要
智能水处理系统用自动变频供水装置。本实用新型在一级反渗透过滤装置到二级反渗透泵间安装压力变送器I，在供水管路末端安装压力变送器II，二级反渗透过滤装置出水管路上，顺序安装单向阀、双口压力包和转子流量计后。转子流量计、压力变送器I、II的输出信号送控制核心PLC，PLC经PI运算后，其输出信号分别送一级、二级反渗透泵变频器。本实用新型依实际反渗透水的需求量，自动控制系统一、二级反渗透泵电机频率发生相应变化，使系统产水量与需求量相匹配，实现透析用水即产即用、供需平衡，无死水、无存水，真正的活水透析，同时也保证了透析用水的新鲜度。具有节水，节电，恒压，安全，系统压力平稳，无冲击，可延长系统关键元器件的使用寿命，系统故障率低。
权利要求书
1、一种智能水处理系统用自动变频供水装置，主要包括循环储水罐、 反渗透泵、反渗透过滤装置、双口压力包、转子流量计、供水管路以及控制 核心PLC，其特征是前级预处理后形成的软化水经过管路进入循环储水罐， 循环储水罐出水管路连接带有变频器的一级反渗透泵，和一级反渗透过滤装 置，在一级反渗透过滤装置出水口到二级反渗透泵入水口间的管路上安装有 压力变送器I，经带有变频器的二级反渗透泵，和二级反渗透过滤装置后， 在二级反渗透过滤装置出水管路上，顺序安装单向阀、双口压力包和转子流 量计后，与血液透析室供水管路相连接，在血液透析室供水管路末端安装压 力变送器II后，经管路和安装在其上的安全溢流阀15返回循环储水罐。
2、根据权利要求1所述的智能水处理系统用自动变频供水装置，其特 征是转子流量计、压力变送器I和压力变送器II的输出信号通过数据线连接 控制核心PLC，PLC经过PI运算后，其输出控制信号分别送到一级、二级反 渗透泵变频器。
说明书
智能水处理系统用自动变频供水装置
【技术领域】：本实用新型涉及一种血液透析设备的辅助设备，特别是血液透析时 反渗透水的供给装置。
【背景技术】：目前国内使用的普通型水处理设备属于90年代的产品，基本上是模 仿国外的产品，这类水处理产品从结构上讲，反渗透水的产量只能按系统设计的最 大产水量进行产水，而不是根据用户的实际用水量进行生产;而医院在购买该类产 品时，往往会考虑到自身的发展前景，选购水处理系统的最大产水量大于实际需求 量;同时医院血液透析室的实际工作情况也不能保证水处理系统每天都满负荷工 作，所以导致医院所购买的水处理系统在单位时间内的实际产水量远大于医院血液 透析室对反渗透水的实际需求量，即供应量大于需求量。这无疑对水资源及电能资 源都是一种极大的浪费。如何解决水处理系统多生产的反渗透水和对血液透析室实 现连续供水，是这类产品面临的两个问题。目前，国内及国外的水处理产品是通过 以下两种方法来解决的：1)、在反渗透过滤装置的后面设置一套储水和供水装置， 用来储存单位时间内水处理系统多生产的反渗透水，和实现水处理系统间歇工作及 连续供水的功能;2)、在反渗透泵进水前和血液透析室供水管路末端之间安装一 个循环储水罐，使单位时间内水处理系统多生产的反渗透水通过循环储水罐再次进 入水处理系统，参与循环产水;第1)种方法，在一定程度上节约水源，但其反渗 透水在存储的过程中，形成不流动的死水，为细菌的滋生提供了时间和场所，也为 人为造成的二次污染提供了可能性;第2)种方法，很好地解决了反渗透水不存储 和血液透析室连续供水的问题，也保证了反渗透水的流动性和新鲜度，但其按系统 最大产水量进行生产并使多产的反渗透水参与再次循环，对水资源和电能资源浪费 很大，同时增加了水处理系统的工作负荷量。
【发明内容】：本实用新型目的是解决现有技术的不足，提供一种智能水处理系统 用自动变频供水装置，以实现反渗透水的即产即用，科学供给，按需供应以及节约 水资源和电能资源。

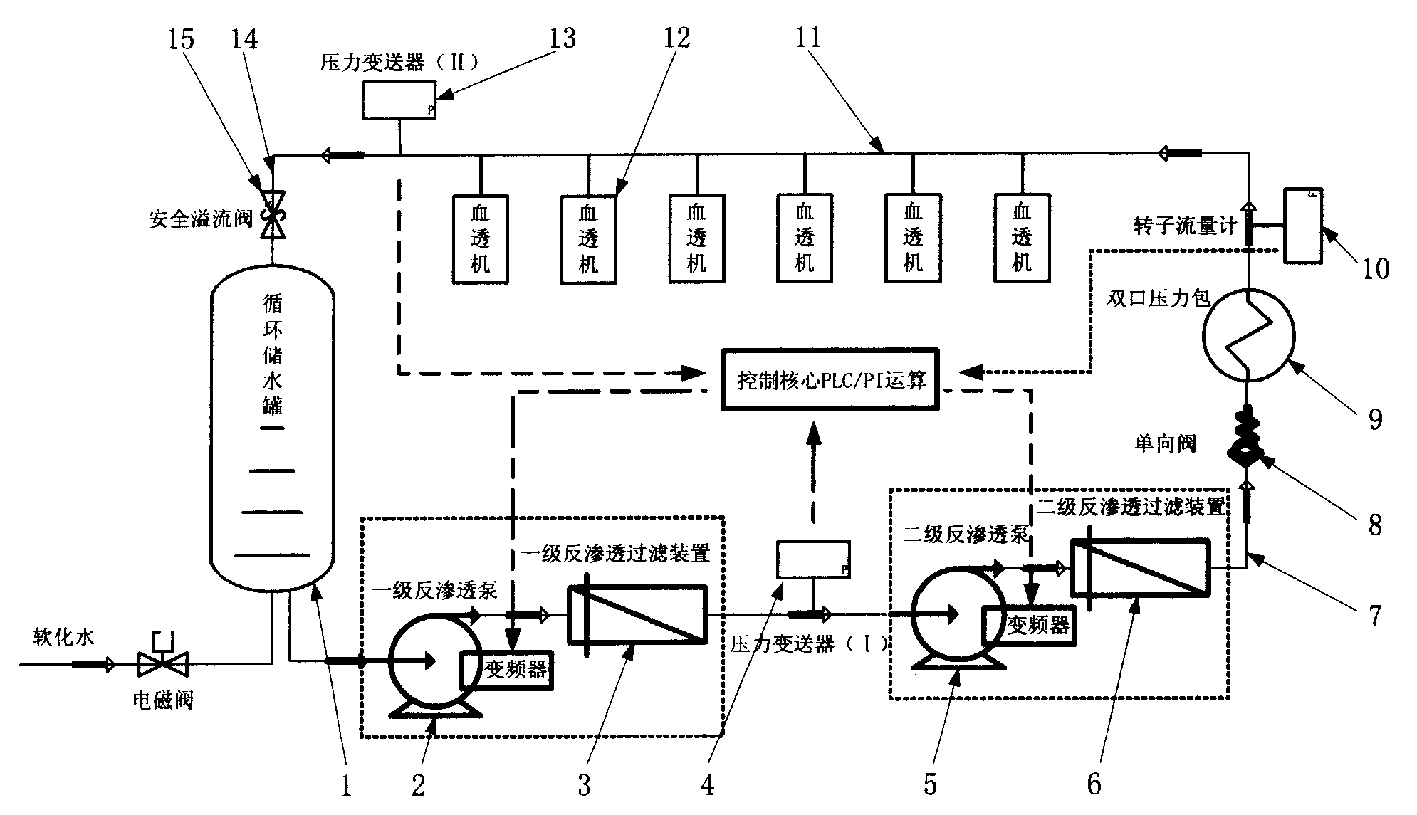

本实用新型供水装置主要通过以下方案实现：前级预处理后形成的软化水经过 管路进入循环储水罐，循环储水罐出水管路连接带有变频器的一级反渗透泵，和一 级反渗透过滤装置，在一级反渗透过滤装置出水口到二级反渗透泵入水口间的管路 上安装有压力变送器I，经带有变频器的二级反渗透泵，和二级反渗透过滤装置后， 在二级反渗透过滤装置出水管路上，顺序安装单向阀、双口压力包和转子流量计后， 与血液透析室供水管路相连接，在血液透析室供水管路末端安装压力变送器II后， 经管路和安装在其上的安全溢流阀15返回循环储水罐。
转子流量计、压力变送器I和压力变送器II的输出信号通过数据线连接控制核 心PLC，PLC经过PI运算后，其输出控制信号分别送到一级、二级反渗透泵变频器。
本实用新型的优点和积极效果：1、自动变频供水，该装置能依据实际反渗透 水的需求量，自动控制系统一、二级反渗透泵电机频率发生相应变化，使系统的产 水量与需求量相匹配，实现透析用水即产即用、供需平衡，无死水、无存水，真正 的活水透析，同时也保证了透析用水的新鲜度。2、节水，变频供水，供需平衡， 不需要生产过多的反渗透水，达到节水;3、节电，变频供水，一、二级反渗透泵 电机频率发生相应变化，非全频(50赫兹)工作，平均实际工作电压降低，达到节 电;4、恒压，变频供水，供需平衡，使供水管路内的压力变化趋于恒定;5、安全， 变频供水，系统压力平稳，无冲击，延长系统关键元器件的使用寿命，系统故障率 低。
