申请日2004.07.17
公开(公告)日2005.12.21
IPC分类号F16K11/074
摘要
一种水处理系统用多路阀，包括阀体和一对端面转动密封配合的动阀片和定阀片，动阀片连接在阀杆上，定阀片端面中心设有通孔连通阀体的污水出口，定阀片上还绕中心设有四个通孔，分别对应连通滤芯的外部、滤芯的内部、出水口、滤芯的内部;动阀片的密封配合面上设有一个径向的盲孔，并设有一个绕中心的圆弧状盲孔，同时还设有一个通孔常通进水口;定阀片和动阀片的各孔分布在同一回转圆半径上配合。使用时通过动、定阀片上的各不同通孔或者盲孔的相对重叠位置切换配合，即可实现软化或净化、反冲洗等不同控制状态，操作非常清楚方便，而且结构紧凑，安装方便，各种工业或家用水处理系统均能使用，提高水处理质量。
权利要求书

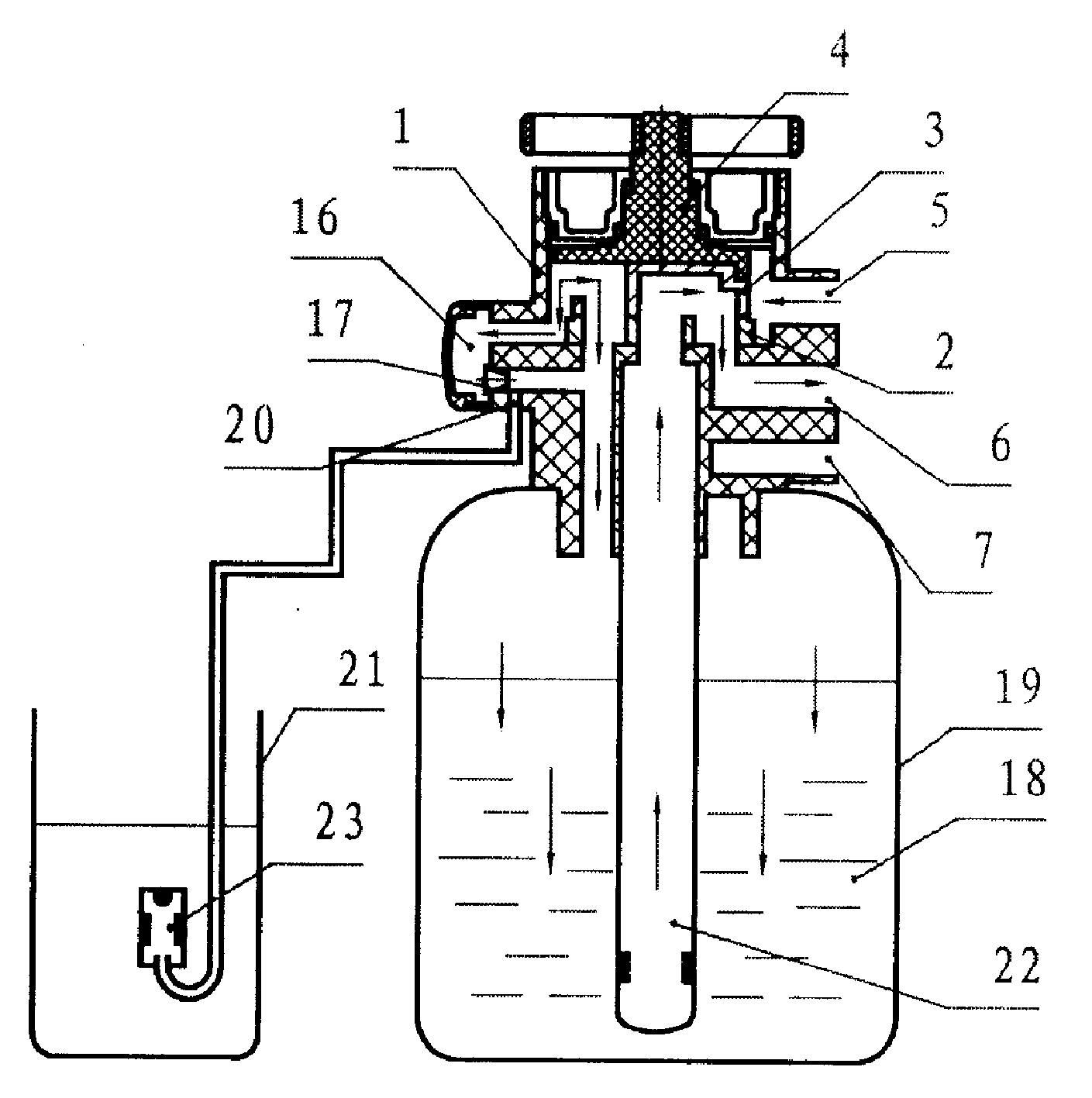

1、一种水处理系统用多路阀，包括设有进水口、出水口和污水出口 的阀体，和阀杆连接的阀芯置于阀体中，阀体中还设有流道和水处理系 统滤芯的内部及外部分别连通，其特征为：阀芯采用一对端面转动密封 配合的动阀片(3)和定阀片(2)，动阀片(3)连接在阀杆(4)上，定 阀片(2)端面中心设有通孔(8)连通阀体(1)的污水出口(7)，定阀 片(2)上还绕中心设有四个通孔(9)、(10)、(11)和(12)，分别对应 连通滤芯(18)的外部、滤芯(18)的内部、出水口(6)、滤芯(18) 的内部;动阀片(3)的密封配合面上设有一个从中心到接近边缘的径向 的盲孔(13)，并设有一个绕中心的圆弧状肓孔(14)，动阀片(3)同时 还设有一个通孔(15)常通进水口(5);定阀片(2)和动阀片(3)的 各孔分布在同一回转圆半径上配合。
2、根据权利要求1所述的水处理系统用多路阀，其特征为：阀体(1) 中的进水口(5)到水处理系统滤芯(18)的外部间的流道设有支路流道 (16)，该支路流道(16)中置有射流喷嘴(17)，在该射流喷嘴(17) 处的阀体(1)上开有盐水进口(20)和水处理系统的盐水罐(21)相应 连接。
说明书
水处理系统用多路阀
技术领域：本实用新型涉及一种水处理系统用的多路阀。
背景技术：现在的工业或家用水处理系统都必须用多路阀进行切换， 实现软化、净化、冲洗、反冲洗等功能。有些多路阀是将多个阀门集成 到一个阀体中，结构复杂，制造麻烦，而且操作不方便，体积大，安装 不便。还有些多路阀利用密封活塞在密封腔内移动，通过停留阻塞位置 连通不同的流道控制水流，这种结构容易使连通流道出错混流，影响水 处理的质量效果，而且也不易操作，达不到人们的要求。
发明内容：针对现有技术的不足，本实用新型提供一种结构紧凑， 操作方便的水处理系统用多路阀。
本实用新型包括设有进水口、出水口和污水出口的阀体，和阀杆连 接的阀芯置于阀体中，阀体中还设有流道和水处理系统滤芯的内部及外 部分别连通，阀芯采用一对端面转动密封配合的动阀片和定阀片，动阀 片连接在阀杆上，定阀片端面中心设有通孔连通阀体的污水岀口，定阀 片上还绕中心设有四个通孔，分别对应连通滤芯的外部、滤芯的内部、 出水口、滤芯的内部;动阀片的密封配合面上设有一个从中心到接近边 缘的径向的盲孔，并设有一个绕中心的圆弧状盲孔，动阀片同时还设有 一个通孔常通进水口;定阀片和动阀片的各孔分布在同一回转圆半径上 配合。
使用时，手动或者电动使动阀片转动，通过动、定阀片上的各不同 通孔或者盲孔的相对重叠位置切换配合，即可实现软化或净化、反冲洗 等不同控制状态，操作非常清楚方便，而且结构紧凑，容易制造，安装 方便，各种工业或家用水处理系统均能使用，提高水处理质量。
