申请日2004.07.16
公开(公告)日2006.02.01
IPC分类号E03C1/12; E03C1/14; E03B11/02; E03D1/24
摘要
本实用新型公开了一种卫生间废水分流节水系统，其特征在于，包括盆体、排水管道和储水装置，盆体内壁上设有溢水口，盆体底部开有三个排水口，各排水口均设有排水控制装置，其中一个排水口通过排水管道与下水道连通，另外两个排水口分别通过排水管道与各自的储水装置连通。本实用新型卫生间废水分流节水系统的盆体开有三个排水口，通过选择不同的排水口，可以将用过的水分成一、二、三级加以选择利用，能有效提高卫生间用水的重复利用率和循环次数，将各等级废水分开储存，避免了污染，且结构简单、容易更换、便于推广。
权利要求书
1、一种卫生间废水分流节水系统，其特征在于，包括盆体、排水管 道和储水装置，盆体内壁上设有溢水口，盆体底部开有三个排水口，各 排水口均设有排水控制装置，其中一个排水口通过排水管道与下水道连 通，另外两个排水口分别通过排水管道与各自的储水装置连通。
2、如权利要求1所述的一种卫生间废水分流节水系统，其特征在于， 所述储水装置包括集水箱和水泵，集水箱的进水口与盆体的排水口连通， 集水箱的出水口与水泵的抽水口连通，水泵的出水口与水龙头或其它盛 水装置连通。
3、如权利要求1所述的一种卫生间废水分流节水系统，其特征在于， 所述储水装置为水桶，盆体中的水可直接排入桶中。
4、如权利要求1所述的一种卫生间废水分流节水系统，其特征在于， 所述排水控制装置为软质塞堵。
5、如权利要求1所述的一种卫生间废水分流节水系统，其特征在于， 所述排水控制装置为手控阀。
6、如权利要求1所述的一种卫生间废水分流节水系统，其特征在于， 所述盆体的边沿上开有水龙头安装孔。
7、如权利要求1所述的一种卫生间废水分流节水系统，其特征在于， 所述盆体的边沿上设有清洗液瓶体安放座，该安放座与清洗液瓶体形状 相配。
8、如权利要求1所述的一种卫生间废水分流节水系统，其特征在于， 所述盆体的边沿上设有香皂安插槽，该安插槽尺寸与所用香皂匹配，其 深度等于或略小于香皂长度的三分之一。
9、如权利要求8所述的一种卫生间废水分流节水系统，其特征在于， 所述安插槽可与盆体一体制成。
10、如权利要求8所述的一种卫生间废水分流节水系统，其特征在 于，所述安插槽底部开有透水孔。
说明书
卫生间废水分流节水系统
技术领域
本实用新型涉及一种节水系统，尤其涉及一种卫生间废水分流节水 系统。
背景技术
现在，普通家庭卫生间中的盆体都只设有一个与下水道连通的排水 口，用过的废水不管是否可以再次利用都直接排入污水管道，而在现实 生活中大多数人都有这样的感受，所谓废水有相当一部分是可以二次、 三次甚至更多次利用的，如洗脸、洗手等较干净的水可以用来洗衣服或 清洗汽车，也可作为日常打扫用水，而最终的废水则还可以用来冲洗厕 所，且这样的重复利用并不会影响各次的使用效果，因此若将一次用水 直接排掉会造成很大的浪费，如何更好的利用这些废水，成为人们比较 关注的话题，最近出现的一些节水器具虽然能实现生活用水的重复利用， 但都只局限于二次循环，而且没有将较干净的水和各等级污水分流开来 区别利用，容易造成污染，结构也较为复杂，不具备通用性，使用很不 方便。
实用新型内容
针对现有技术的不足，本实用新型的目的在于提供一种具有选择储 水功能、可实现卫生间用水多次利用且结构简单、节水效果好、改造成 本低的卫生间废水分流节水系统。

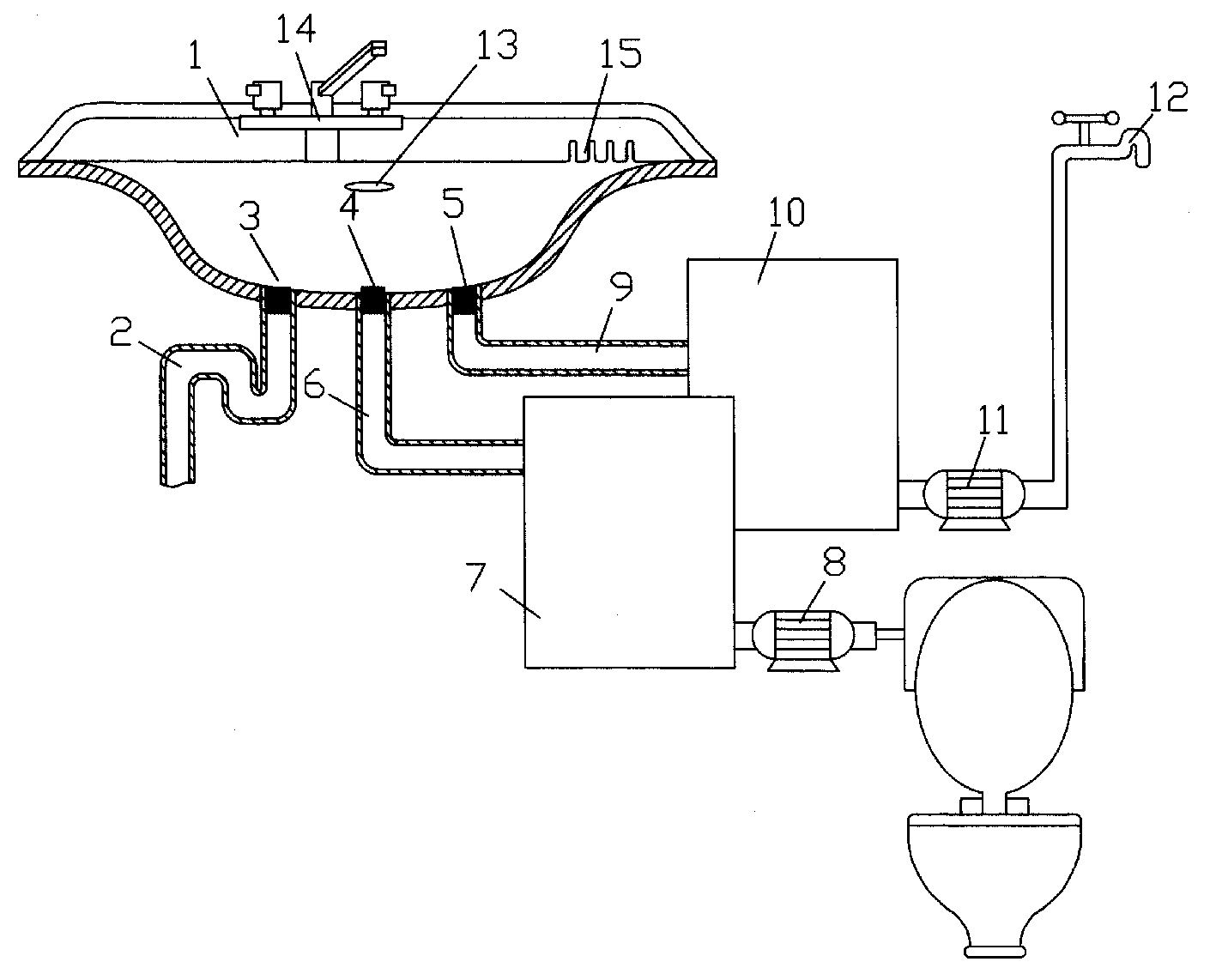

为实现上述目的，本实用新型卫生间废水分流节水系统包括盆体、 排水管道和储水装置，盆体内壁上设有溢水口，盆体底部开有三个排水 口，各排水口均设有排水控制装置，其中一个排水口通过排水管道与下 水道连通，另外两个排水口分别通过排水管道与各自的储水装置连通。
进一步地，所述储水装置包括集水箱和水泵，集水箱的进水口与盆 体的排水口连通，集水箱的出水口与水泵的抽水口连通，水泵的出水口 与水龙头或其它盛水装置连通。
进一步地，所述储水装置为水桶，盆体中的水可直接排入桶中。
进一步地，所述排水控制装置为软质塞堵。
进一步地，所述排水控制装置为手控阀。
进一步地，所述盆体的边沿上开有水龙头安装孔。
进一步地，所述盆体的边沿上设有清洗液瓶体安放座，该安放座与 清洗液瓶体形状相配。
进一步地，所述盆体的边沿上设有香皂安插槽，该安插槽尺寸与所 用香皂匹配，其深度等于或略小于香皂长度的三分之一。
进一步地，所述安插槽可与盆体一体制成。
进一步地，所述安插槽底部开有透水孔。
本实用新型卫生间废水分流节水系统的盆体开有三个排水口，通过 选择不同的排水口，可以将用过的水分成一、二、三级加以选择利用， 能有效提高卫生间用水的重复利用率和循环次数，将各等级废水分开储 存，避免了污染，且结构简单、容易更换、便于推广。
