申请日2004.07.28
公开(公告)日2005.08.10
IPC分类号C02F1/00
摘要
一种污水过滤沉淀处理罐，由若干个焊接一体或组装一体的方形或长方形罐组成，罐体呈一字形排列，每个罐的中心都设一个进水槽，每个罐都设有一个过滤沉淀的内罐，进水槽把内罐平分成两个小内罐，每个小内罐的后面壁由过滤网代替，由此过滤网向前与其平行设有目数逐渐增大的过滤网或与其目数一样的过滤网，在最后一道过滤网与小内罐前面之间的水槽下侧设有一个进水阀或一个插板式闸门，内罐与罐体之间设有环形流道，第一个罐的环形流道与第二个罐的进水槽连通，第二个罐的环形流道与第三罐的进水槽连通，若干个罐照此逐序类推，罐的进口设有加药装置，罐的出口与储水池相连或与排水沟相连。
权利要求书
1、一种污水过滤沉淀处理罐，由若干个焊接一体或组装一体的方形或长方形罐组 成，其特征是罐体呈一字形排列，每个罐的中心都设一个进水槽，每个罐都设有 一个过滤沉淀的内罐，进水槽把内罐平分成两个小内罐，每个小内罐的后面壁由 过滤网代替，由此过滤网向前与其平行设有目数逐渐增大的过滤网或与其目数一 样的过滤网，在最后一道过滤网与小内罐前面之间的水槽下侧设有一个进水阀或 一个插板式闸门，内罐与罐体之间设有环形流道，第一个罐的环形流道与第二个 罐的进水槽连通，第二个罐的环形流道与第三罐的进水槽连通，若干个罐照此逐 序类推，罐的进口设有加药装置，罐的出口与储水池相连或与排水沟相连。
说明书
污水过滤沉淀处理罐
一、技术领域
本实用新型涉及一种造纸厂的纸浆污水处理所用的的污水过滤沉淀处理罐。
二、背景技术
目前造纸厂纸浆污水的处理难度比较大，现有只是经过污水池短时间沉淀或 简单的过滤，有的造纸厂由于污水处理装置比较昂贵，投资比较大，不自愿花钱， 不顾污染环境，轻视环境保护法，就直接通过污水沟排向江河，危害人民群众身 心健康，污染土地和江河资源。
三、发明内容
本实用新型的目的是提供一种污水过滤沉淀处理罐，解决纸浆污水处理不合 格排入大地，污染环境，破坏土地资源和江河资源，危害人民群众身心健康问题。
本实用新型的技术方案是通过以下方式实现的：

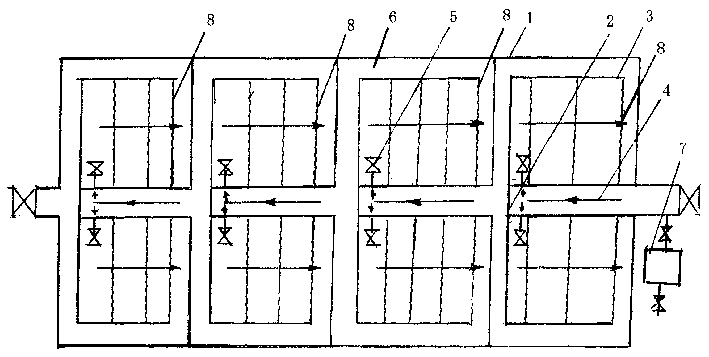

本实用新型由若干个焊接一体或组装一体的方形或长方形罐组成，罐体呈一 字形排列，每个罐的中心都设一个进水槽，每个罐都设有一个过滤沉淀的内罐， 进水槽把内罐平分成两个小内罐，每个小内罐的后面壁由过滤网代替，由此过滤 网向前与其平行设有目数逐渐增大的过滤网或与其目数一样的过滤网，在最后一 道过滤网与小内罐前面之间的水槽下侧设有一个进水阀或一个插板式闸门，内罐 与罐体之间设有环形流道，第一个罐的环形流道与第二个罐的进水槽连通，第二 个罐的环形流道与第三罐的进水槽连通，若干个罐照此逐序类推，罐的进口设有 加药装置，罐的出口与储水池相连或与排水沟相连。
本实用新型与已有技术相比具有以下优点：
1、结构简单、投资少、大小造纸厂都可采用。
2、逐级过滤沉淀，加合理配伍的药剂，能将纸浆污水处理到国家规定的外排 标准，减少了对土壤和江河的侵害污染。
3、每个小内罐设有进水阀，可以合理控制每个小罐的进水量，使污水处理效 果更好。
