申请日2004.08.03
公开(公告)日2005.10.12
IPC分类号E03D1/24; E03C1/12; E03B11/02
摘要

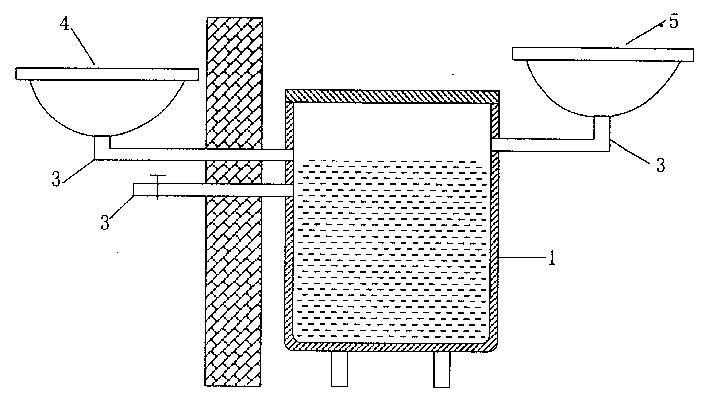

本实用新型公开了一种能够充分利用废水的便池储水箱，包括便池基座，在所述便池基座的后上方置有储水箱，该储水箱与所述基座通过管道连结，在所述管道上置有阀门，所述储水箱侧壁置有三个进水孔，每个进水孔均接有进水管，所述进水管置有阀门。卫生间洗漱池向厕所储水箱排水，厨房洗漱池向厕所储水箱排水，洗衣机向厕所储水箱排水，所述储水箱由塑料制成。打开进水管阀门，洗盆、洗碗、洗水果蔬菜、洗衣、淘米等用过的生活废水通过进水管进入储水箱。方便后打开管道阀门，上述生活废水从所述管道流出，对所述基座内的便池进行冲洗，直到冲干净为止。达到了节省水资源、环保卫生的目的。
权利要求书
1、一种能够充分利用废水的便池储水箱，包括便池基座，在所 述便池基座的后上方置有储水箱，该储水箱与所述基座通过管道连 结，其特征在于：在所述管道上置有阀门，所述储水箱侧壁置有至 少两个进水孔，每个进水孔均接有进水管，所述进水管置有阀门。
2、根据权利要求1所述的能够充分利用废水的便池储水箱，其 特征在于，在所述便池基座上置有坐垫圈，在该坐垫圈上置有坐便 盖，所述坐垫圈、坐便盖与所述便池基座铰链连结。
说明书
能够充分利用废水的便池储水箱
技术领域
本实用新型涉及一种便池储水箱。
背景技术
现有坐便器储水箱包括坐便器基座，在所述坐便器基座上置有 坐垫圈，在该坐垫圈上置有坐便盖，所述坐垫圈、坐便盖与所述坐 便器基座铰链连结。在所述坐便器基座的后上方置有储水箱，该储 水箱与所述基座通过管道连结，所述储水箱底部置有进水孔，在所 述储水箱内置有出水控制装置。干净的自来水从所述进水孔进入所 述储水箱，当使用者方便后，通过所述出水控制装置使干净的自来 水从所述管道流出，对所述基座内的便池进行冲洗。现有结构的储 水箱只能利用干净的自来水，不能对洗衣、洗菜后产生的废水进行 充分的利用。不但不能节约用水，而且造成了环境的污染。
实用新型内容
针对上述不足，本实用新型提供一种使用方便、节水、不污染 环境的能够充分利用废水的便池储水箱。
为达到上述目的，本实用新型采用以下技术方案：本实用新型 能够充分利用废水的便池储水箱，包括便池基座，在所述便池基座 的后上方置有储水箱，该储水箱与所述基座通过管道连结，其特征 在于：在所述管道上置有阀门，所述储水箱侧壁置有至少两个进水 孔，每个进水孔均接有进水管，所述进水管置有阀门。
本实用新型能够充分利用废水的便池储水箱具有以下优点：储 水箱上的进水管分别与卫生间的洗漱池、厨房的洗漱池、洗衣机的 排水管相连。洗盆、洗碗、洗水果蔬菜、洗衣、淘米等用过的生活 废水通过进水管进入储水箱。方便后打开管道阀门，上述生活废水 从所述管道流出，对所述基座内的便池进行冲洗。直到冲干净为 止。达到了节省水资源、环保卫生的目的。
