申请日2004.07.29
公开(公告)日2005.11.02
IPC分类号E03B11/02; E03C1/12; B01D24/02
摘要
家庭式废水再利用装置，有贮水箱，在贮水箱的上面有压力开关泵和自流式过滤器，自流式过滤器有具有筛底的筛底槽，在筛底槽内的筛底上铺有织物过滤介质，贮水箱有溢流管，在贮水箱的侧面连有出水阀，在贮水箱底连有排污阀。使用时，本实用新型安装在具有—定高度的洗菜池或洗面盆的下方，当具有一定高度的洗菜池或洗面盆要排出只含有少量的固形物杂质的废水时，可导入自流式过滤器成为较清净的废水，流入贮水箱，多出的水可溢流，贮水箱内较清净的废水可从贮水箱的侧面连有的出水阀放出用于刷地，也可开动压力开关泵把贮水箱内的水送到坐便器的水箱，用于冲洗厕所。本实用新型可使家庭日常生活中排出的只含有少量固形物杂质的废水能够得到再生利用。
权利要求书
1.一种家庭式废水再利用装置，其特征在于：有贮水箱，在贮 水箱的上面有带有压力开关的自吸泵和自流式过滤器，带有压力开关 的自吸泵的入口在贮水箱内的下部，自流式过滤器有具有筛底的筛底 槽，在筛底槽内的筛底上铺有织物过滤介质层，贮水箱有溢流管，在 贮水箱的侧面连有出水阀，在贮水箱底连有排污阀。
说明书
家庭式废水再利用装置
技术领域
本实用新型涉及一种家庭式废水再利用装置。
背景技术
家庭日常生活中冲洗厕所和刷地需要大量的水，目前冲洗厕所和刷地 是用自来水，在实际上，冲洗厕所和刷地不必要用清洁的自来水，用清洁 的自来水冲洗厕所和刷地很不合理，另一方面，在家庭日常生活中，人们 在具有一定高度的洗菜池或洗面盆中刷锅、洗碗、洗鱼、洗肉、洗菜、洗 衣、洗脸时，会排出很多废水，这些废水中，有些废水含有油渍或大量的 固形物杂质，很难回收利用，可经下水道排出;但有很多废水不含油渍， 只含有少量固形物杂质，废水中含有的少量固形物杂质可以用简单的过滤 的方法除去，除去固形物杂质的这些较清净的废水完全可以用于冲洗厕所 和刷地，使这些废水得到再利用。已有技术中，没有能使这种废水得到再 利用的装置。
发明内容
本实用新型的目的是为了克服上述不足，提出一种可使家庭日常生活 中排出的只含有少量固形物杂质的废水能够得到再生利用的家庭式废水 再利用装置。
本实用新型是用如下方法实现的。

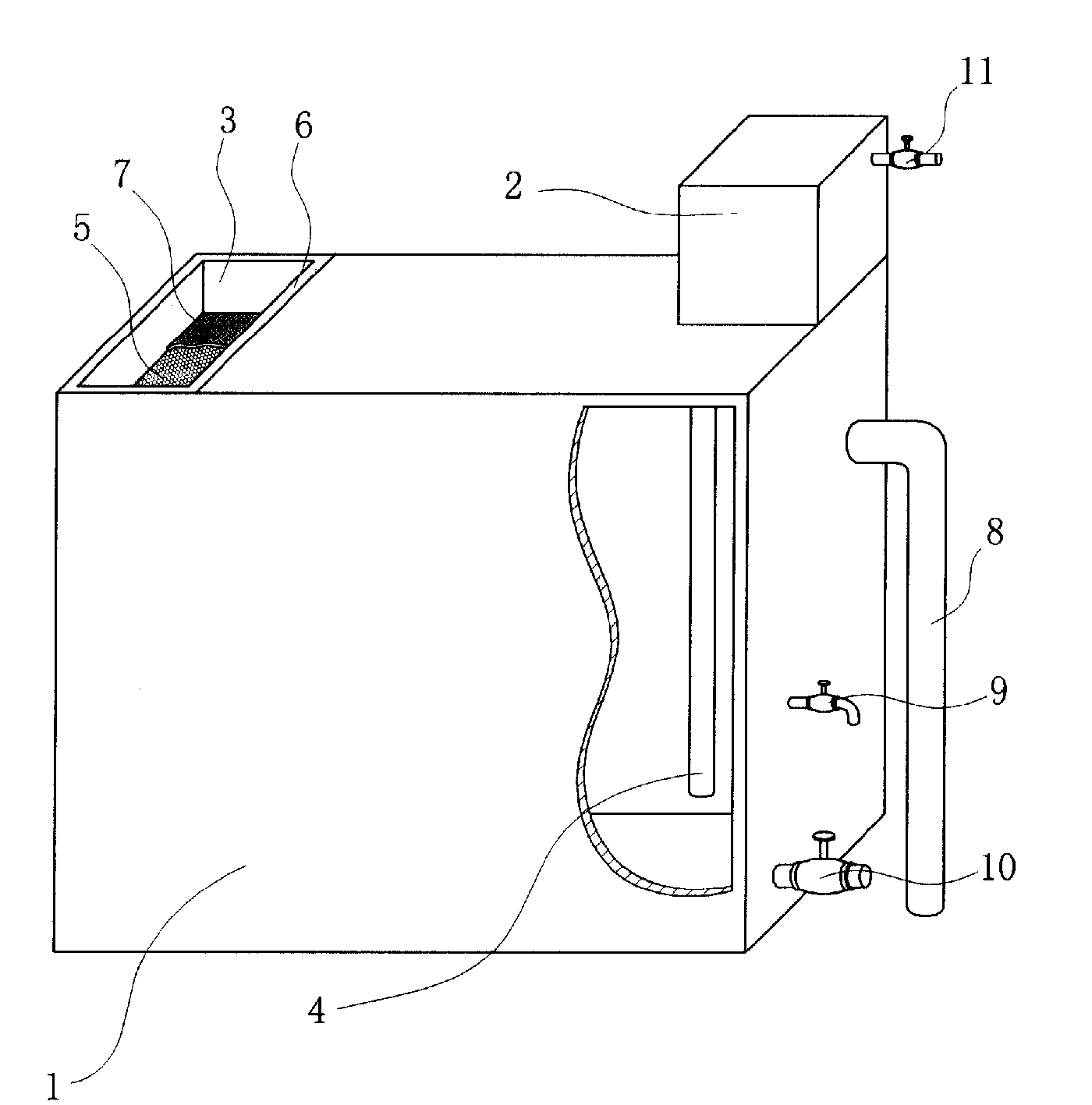

家庭式废水再利用装置有贮水箱，在贮水箱的上面有带有压力开关的 自吸泵和自流式过滤器，带有压力开关的自吸泵的入口在贮水箱内的下 部，自流式过滤器有具有筛底的筛底槽，在筛底槽内的筛底上铺有织物过 滤介质层，贮水箱有溢流管，在贮水箱的侧面连有出水阀，在贮水箱底连 有排污阀。
使用时，本实用新型安装在具有一定高度的洗菜池或洗面盆的下方， 当具有一定高度的洗菜池或洗面盆要排出只含有少量的固形物杂质的废 水时，可把只含有少量的固形物杂质的废水导入本实用新型的自流式过滤 器，只含有少量的固形物杂质的废水经自流式过滤器的过滤成为较清净的 废水，流入贮水箱，当贮水箱内的水位高出溢流管时，多出的水可从溢流 管流出到下水道。贮水箱内较清净的废水可从贮水箱的侧面连有的出水阀 放出用于刷地，也可开动压力开关泵把贮水箱内的水送到坐便器的水箱， 用于冲洗厕所。
本实用新型可以结合在出水口安装有三通阀的具有一定高度的洗菜 池或洗面盆的使用，三通阀的入水口与洗菜池或洗面盆的出水口相连，三 通阀的一个出水口通下水道，另一个出水口连通本实用新型的自流式过滤 器。当洗菜池或洗面盆要排出含有油渍或大量的固形物杂质，很难回收利 用的废水时，接通三通阀的入水口与下水道相通的出水口，很难回收利用 的废水可直接排入下水道;当洗菜池或洗面盆要排出只含有少量的固形物 杂质的废水时，接通三通阀的入水口与自流式过滤器相通的出水口，只含 有少量的固形物杂质的废水经自流式过滤器的过滤，成为较清净的废水， 流入贮水箱。本实用新型也可以结合分池使用的洗菜池和分池使用的洗面 盆使用，分池使用的洗菜池和分池使用的洗面盆分别用于洗涤含有油渍或 大量的固形物杂质的物品和洗涤不含油渍只含少量的固形物杂质的物品， 洗涤后的含有油渍或大量的固形物杂质的废水排入下水道，不含油渍只含 少量的固形物杂质的废水排入到本实用新型内。
本实用新型可使家庭日常生活中排出的只含有少量固形物杂质的废 水能够得到再生利用。本实用新型也适用于在宾馆、饭店使用。
