申请日2004.07.30
公开(公告)日2006.02.01
IPC分类号E03D1/24; E03C1/18; E03C1/14; E03C1/12
摘要
一种无须任何外在动力的作用就能够利用污水冲洗厕所抽水马桶的上下楼层互助式污水利用抽水马桶节水系统。其特点是：将上一楼层的水池，浴盆，洗手池，排水孔，马桶水箱通过管道与下一楼层的马桶水箱相连接，上一楼层的住户产生的污水通过管道经过滤后进入下一楼层住户的马桶水箱内，供下一楼层住户使用。
权利要求书

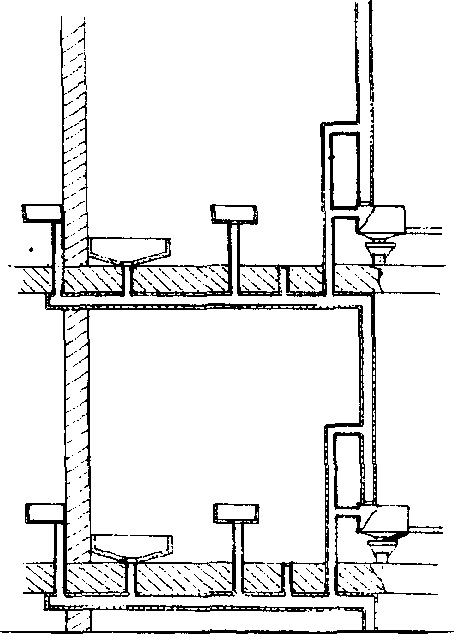

1、一种上下楼层互助式污水利用抽水马桶节水系统，马桶水箱(14)与自来水管(15)相连接，其 特征是：上一楼层的水池(1)、浴盆(4)、洗手池(7)、排水孔(9)、马桶水箱(14)分别通过水池排水 管(3)、浴盆排水管(5)、洗手池排水管(8)、洗手间排水管(10)、马桶水箱排水管(12)穿过楼层板 (6)与下一楼层的主排水管(16)相连接，主排水管(16)又与同楼层的马桶水箱(14)相连接。
2、根据权力要求1所述的节水系统，其特征是：垂直于马桶水箱(14)的主排水管(16)的侧面开 通一侧支疏水管(11)与马桶水箱排水管(12)相连接。
说明书
上下楼层互助式污水利用抽水马桶节水系统
所属技术领域
本发明涉及一种利用污水冲洗厕所抽水马桶的节水系统。
背景技术
目前人们在冲洗厕所时，为了节约自来水的使用，往往尽可能选择使用自来水比较少的抽水马桶。这 样做虽然能起到一定程度的节水作用，但并不能从根本上解决抽水马桶使用自来水的问题。
发明内容
本发明的目的是给人提供一种无需任何外在动力作用就能够利用污水冲洗厕所抽水马桶的节水系统。 当人使用该系统时，污水首先得到利用，只有当污水用尽后，自来水才能参与工作。
本发明是这样实现的：利用上下楼层间自然存在的势能差，将上一楼层住户家产生的生活污水通过管 道过滤后导入下一楼层住户家的抽水马桶内，供下一楼层住户家冲洗厕所抽水马桶，从而达到节水的目的。
当马桶水箱内的污水不足时，自来水则自动参与工作;当马桶水箱内的污水过多时，过量的污水将从 马桶水箱旁的侧支管道流入下一楼层住户家供抽水马桶使用。
当主管道与马桶水箱连接的管道口处安装的过滤网堵塞时，污水将从垂直主管道上的侧支疏水管道流 入下一楼层住户家中。
