申请日2004.07.15
公开(公告)日2005.07.20
IPC分类号C02F1/24; C02F1/52
摘要
本实用新型公开了一种射流压溶气浮污水处理装置，其污水处理池是一个综合一体池，由气浮池、混凝反应池、清水池组成。气浮池的一侧内设有若干个沿横向排列的导流筒及与导流筒数量相同的沿横向排列的气浮反应室，导流筒为上小下大的喇叭形结构，导流筒的顶部设有进水口，下部设有出水口;每个导流筒的出水口分别与对应的气浮反应室相通。通过采用若干个导流筒导流的方式，可实现气浮池内水力条件的均衡，使气浮池能大型化，最大日污水处理能力可达6000～10000吨。本实用新型还具有节省占地、投资低、污水处理效果好等特点。
权利要求书
1、射流压溶气浮污水处理装置，包括气浮池、混凝反应池、清水池、刮 泥机、溶气设备，溶气设备包括加压水泵、射流器、溶气罐、溶气水出水管， 加压水泵的进口与清水池的出口相通，溶气罐的出口与溶气水出水管相通， 其特征在于：气浮池、混凝反应池和清水池是组合在一起的，形成一个综合 一体池;气浮池的一侧内设有若干个沿横向排列的导流筒及与导流筒数量相 同的沿横向排列的气浮反应室，导流筒为上小下大的喇叭形结构，导流筒的 顶部设有进水口，下部设有出水口;每个导流筒的出水口分别与对应的气浮 反应室相通，气浮反应室的高度小于气浮池的高度，每个气浮反应室的顶部 均是敞开式的，溶气罐的若干个溶气水出水管分别伸入每个气浮反应室下部; 混凝反应池的出水口与导流筒的进水口相通;气浮反应池内与排列导流筒的 一侧相对的另一侧中下部设有清水出水管，该出水管伸入清水池内。
2、根据权利要求1所述的射流压溶气浮污水处理装置，其特征在于：所 述的综合一体池的混凝反应池和清水池分别位于气浮池的左右两侧。
3、根据权利要求1或2所述的射流压溶气浮污水处理装置，其特征在于： 所述的溶气水出水管是沿导流筒一侧的气浮池底部伸入气浮反应室下部。
4、根据权利要求1或2所述的射流压溶气浮污水处理装置，其特征在于： 所述的混凝反应池由若干个混凝反应室组成，第一个混凝反应室的顶部设进 水口、底部设出水口，第二个混凝反应室的底部设进水口、顶部设出水口， 依次类推。
5、根据权利要求1或2所述的射流压溶气浮污水处理装置，其特征在于： 所述的气浮池底部有多个沿横向排列的V形凹槽，每个V形凹槽的底部设有 排污管，排污管的上表面上开有若干个排污孔，排污管伸出气浮池外的部分 上设有阀门。
6、根据权利要求1或2所述的射流压溶气浮污水处理装置，其特征在于： 所述的溶气设备还包括稳压罐，加压水泵的出口与稳压罐的进口相通，稳压 罐的出口与溶气罐的进口相通，射流器的进口与稳压罐的出口相通，射流器 的出口与加压水泵的进口相通。
7、根据权利要求6所述的射流压溶气浮污水处理装置，其特征在于：所 述的加压水泵出口流出的压力水有一部分回流到加压泵的进口。
说明书
射流压溶气浮污水处理装置
技术领域
本实用新型涉及一种气浮式污水处理装置。
背景技术
废水处理方法可分为两大类：生物化学法和物理化学法。物理化学法主 要是采用混凝沉淀工艺或者混凝气浮工艺处理废水。混凝沉淀工艺是废水治 理领域广为采用的传统工艺，其特点为工艺技术难度小，操作简便，但占地 大、沉淀不彻底、处理效果不稳定，尤其当废水浓度较高时，产生的污泥量 可达到废水量的10～30%。混凝气浮工艺则是将混凝沉淀工艺与气浮工艺相结 合：污水先进行混凝反应，而后采用气浮工艺使污水中的悬浮物在大量密集 微气泡的粘附作用下上浮至水面形成浮渣，再利用刮渣设备将浮渣除去，达 到净化水质的目的。采用混凝气浮工艺处理工业废水及生活废水，废水中悬 浮物的去除率高，污水处理效果好。
目前的混凝气浮装置由混凝反应池和气浮装置组成，气浮装置由气浮池、 释放器、溶气设备组成。其中混凝反应池可以建得很大，但气浮池却不能太 大。制约气浮池大型化的原因主要是在大池内很难实现水力条件的均衡，而 池内水流速度不均衡，不仅会破坏混凝后的悬浮絮体，还会造成气浮区的短 路，影响气浮效果。因此工业废水处理尤其是难絮凝的废水气浮工艺多采用 混凝反应池与气浮池分建的形式，且设备小型化，目前的一套气浮装置的最 大日处理污水量只能3000吨。要想提高污水处理能力，只能增加气浮装置的 套数，这样势必造成占地、投资较大、操作不便等问题。
气浮工艺中的加压溶气方式主要有：1)空压机压力溶气形式：溶气设备 由溶气罐、空压机、加压水泵组成。水经水泵加压后全额进入溶气罐，并通 过空压机将空气引入溶气罐中。虽然提高溶气系统的压力有利于提高空气在 水中的溶解度，但在压力溶气系统中，气、液二相的分散度和水流速度受系 统条件的限制，并不能达到饱和溶解度，一般溶气效率只为60～70%，直接影 响了气浮处理效果;2)泵前插管全额溶气形式：溶气设备由泵前插管、溶气 罐、加压水泵组成，空气由泵前插管引入加压水泵内，在水泵叶轮的作用下 与水进行混合、切割，实现气体在水中的混溶，而后进入溶气罐，再通过气 浮池内的穿孔溶气水出水管将混溶于水中的气体释放出来。由于空气的混溶 主要依靠水泵叶轮的混合、切割，溶入的空气量也将受到限制，溶气效率只 有30～50%，且溶气水质量不稳定，气浮处理效果不理想。
实用新型内容
为了克服现有混凝气浮装置不能大型化的不足，本实用新型的主要目的是 提供一种集混凝反应、气浮、清水池于一体的、污水处理效果好、可大型化 的射流压溶气浮水处理装置。
本实用新型的另一个目的是解决溶气设备的溶气效率低的问题。

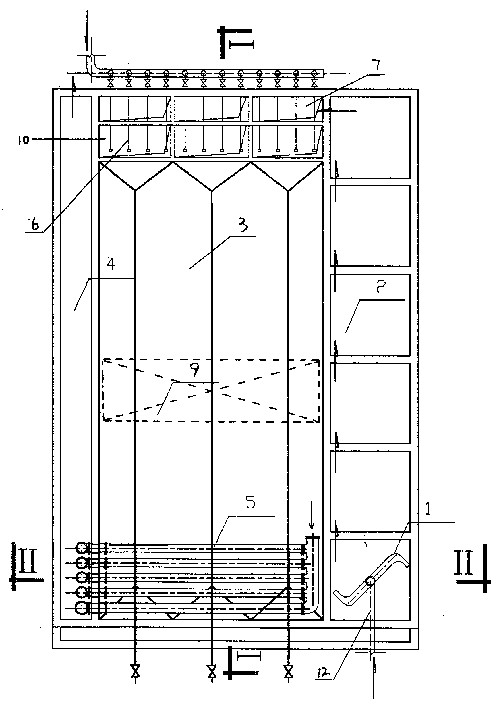

本实用新型所采用的技术方案是：射流压溶气浮污水处理装置，包括气 浮池、混凝反应池、清水池、刮泥机、溶气设备，溶气设备包括加压水泵、 射流器、溶气罐、溶气水出水管，加压水泵的进口与清水池的出口相通，溶 气罐的出口与溶气水出水管相通，其特征在于：气浮池、混凝反应池和清水 池是组合在一起的，形成一个综合一体池;气浮池的一侧内设有若干个沿横 向排列的导流筒及与导流筒数量相同的沿横向排列的气浮反应室，导流筒为 上小下大的喇叭形结构，导流筒的顶部设有进水口，下部设有出水口;每个 导流筒的出水口分别与对应的气浮反应室相通，气浮反应室的高度小于气浮 池的高度，每个气浮反应室的顶部均是敞开式的，溶气罐的若干个溶气水出 水管分别伸入每个气浮反应室下部;混凝反应池的出水口与导流筒的进水口 相通;气浮反应池内与排列导流筒的一侧相对的另一侧中下部设有清水出水 管，该出水管伸入清水池内。
所述的综合一体池的混凝反应池和清水池分别位于气浮池的左右两侧。
所述的溶气水出水管是沿导流筒一侧的气浮池底部伸入气浮反应室下 部。
所述的混凝反应池由若干个混凝反应室组成，第一个混凝反应室的顶部 设进水口、底部设出水口，第二个混凝反应室的底部设进水口、顶部设出水 口，依次类推。
所述的气浮池底部有多个沿横向排列的V形凹槽，每个V形凹槽的底部 设有排污管，排污管的上表面上开有若干个排污孔，排污管伸出气浮池外的 部分上设有阀门。
所述的溶气设备还包括稳压罐，加压水泵的出口与稳压罐的进口相通， 稳压罐的出口与溶气罐的进口相通，射流器的进口与稳压罐的出口相通，射 流器的出口与加压水泵的进口相通。
所述的溶气设备上从加压水泵出口流出的压力水有一部分回流到加压泵 的进口。
本实用新型的有益效果是：一、气浮污水处理装置采用综合一体池型， 有利于节省占地、降低投资;二、气浮池内通过采用竖向导流筒和平面溶气 水出水管构成的三维导流方式，可避免池内错流现象的发生，实现池内水力 条件的均衡，使气浮池能大型化，大大提高污水处理能力;三、有多个沿横 向排列的V形凹槽，每个V形凹槽的底部设有排污管，因此只要打开排污管 的阀门，不必停止污水处理设备的运行，就可随时清理气浮池底淤积的污泥。 四、采用泵后部分压力水射流方式，射流水不直接进溶气罐，而是回流到加 压水泵进口，提高了溶气压力，可获得高溶解度的溶气水，再加上溶气水出 水管是从池底直接进入气浮反应室，缩短了溶气水管路，气浮水处理效果好。 五、增设稳压罐及采用让加压水泵出口流出的压力水有一部分回流到加压水 泵的进口，可以稳定空气吸入条件，有利于射流器内空气的分散。
