申请日2004.07.26
公开(公告)日2009.10.14
IPC分类号F25D21/14; F25D11/02
摘要
一种冰箱除霜水处理装置，包括除霜水排出管和除霜水蒸发托盘，除霜水蒸发托盘包括第1和第2除霜水存储部;所述第1除霜水存储部按一定深度凹陷形成在压缩机外壳的顶面，用于储存除霜水;除霜水排出管把除霜时产生的除霜水导流到所述第1除霜水存储部;所述第2除霜水存储部，顺着所述压缩机外壳的上下方向，在所述第1除霜水存储部的下侧，从压缩机外壳向外突出后向上弯曲并顺着压缩机外围延伸形成，用于储存从第1除霜水存储部溢出的除霜水。本发明通过除霜水冷却周围的部件，故能防止温度上升带来部件的过热，并提高制冷系统的效率。
权利要求书
1、一种冰箱除霜水处理装置，包括除霜水排出管和除霜水蒸发托盘，其 特征在于，所述除霜水蒸发托盘包括第1和第2除霜水存储部;所述第1除 霜水存储部按一定深度凹陷形成在压缩机外壳的顶面，用于储存除霜水;除霜 水排出管把除霜时产生的除霜水导流到所述第1除霜水存储部;
所述第2除霜水存储部，顺着所述压缩机外壳的上下方向，在所述第1 除霜水存储部的下侧，从压缩机外壳向外突出后向上弯曲并顺着压缩机外围 延伸形成，用于储存从第1除霜水存储部溢出的除霜水。
2、根据权利要求1所述的冰箱除霜水处理装置，其特征在于所述在位 于所述压缩机外壳一侧的冷凝器下侧，设置用于储存除霜水的除霜水盘。
3、根据权利要求1或2所述的冰箱除霜水处理装置，其特征在于所述 在所述第2除霜水存储部，形成用于让除霜水流向除霜水盘的排出部。
4、根据权利要求1所述的冰箱除霜水处理装置，其特征在于压缩机外 壳下方还设有用于储存除霜水的除霜水盘。
说明书
冰箱的除霜水处理装置
技术领域
本发明涉及一种冰箱的除霜水处理装置。
背景技术

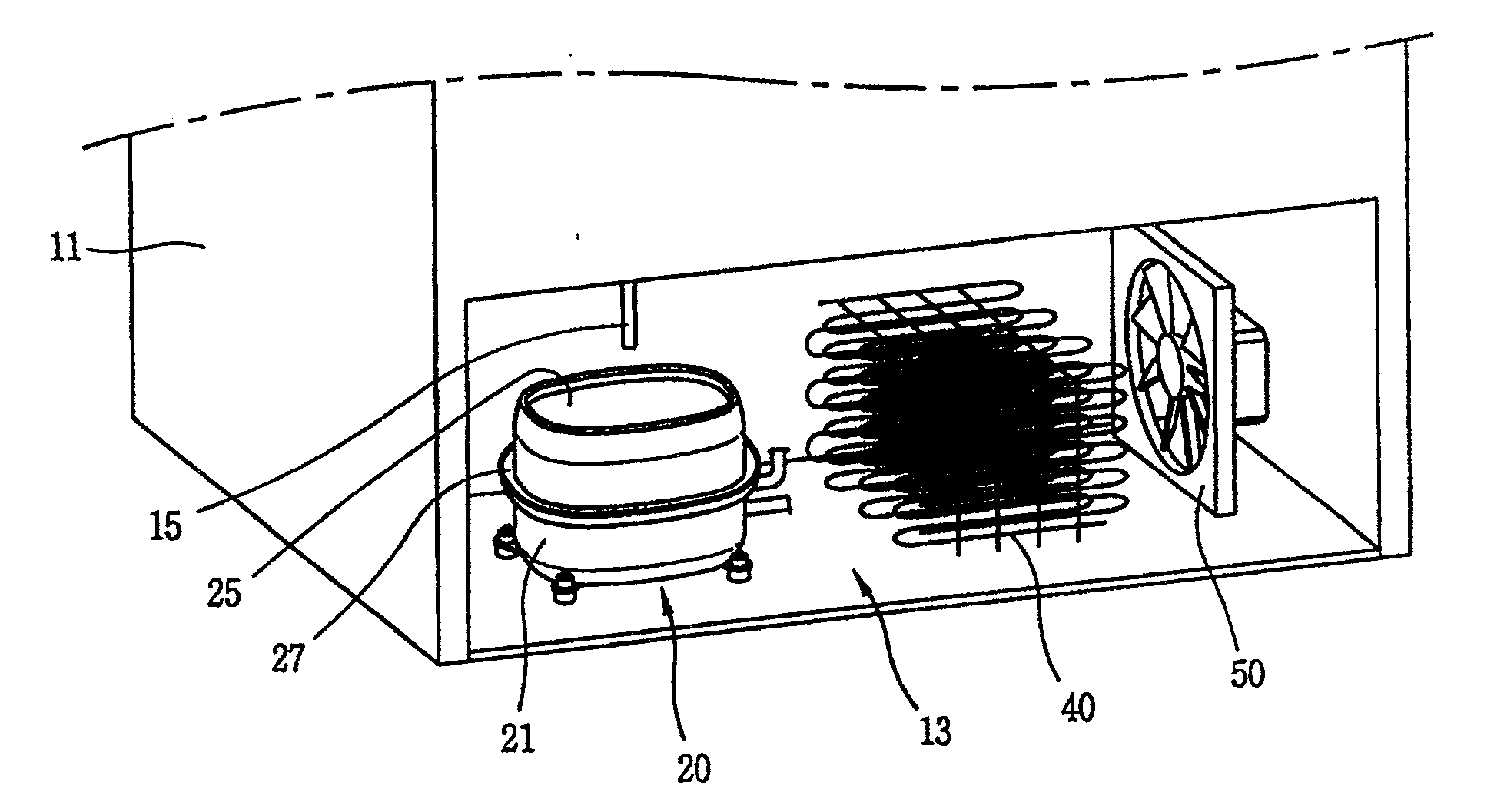

如图1所示，冰箱主体11的背面底部区域，形成有向后开放的机械室13。
机械室13的内部分别设有压缩机20、冷凝器40、送风扇50。压缩机20用于
压缩冷媒。冷凝器40让压缩机20压缩的冷媒发生冷凝。送风扇50位于冷凝
器40的一侧，可以促进冷凝器40的散热。
另外，机械室13的上部区域中，设有向下延伸的除霜水排出管14，除霜
水排出管14用于排出除霜时的除霜水。冷凝器40以及送风扇下侧设有除霜
水盘32。
但是，这种冰箱除霜时产生的除霜水，只是被储存在冷凝器40送风扇50
下方的除霜水盘32，发生蒸发。而有些结构，也让压缩机20排出的高温高压
冷媒，流过除霜水盘32内部。让上述冷媒与除霜水产生热交换后流进冷凝器
40。以此提高除霜水的蒸发速度。但与压缩机20连接并经过除霜水盘32底
部的冷媒通路(图略)会与除霜水盘发生接触，产生震动，诱发震动噪音。
发明内容
为了克服现有冰箱的除霜水处理装置存在的上述缺点，本发明提供一种
冰箱除霜水处理装置，通过除霜水冷却周围的部件，以防止温度上升带来的
部件过热，提高制冷系统的效率。
本发明解决其技术问题所采用的技术方案是：
一种冰箱除霜水处理装置，包括除霜水排出管和除霜水蒸发托盘，其特征
在于，所述除霜水蒸发托盘包括第1和第2除霜水存储部;所述第1除霜水存
储部按一定深度凹陷形成在压缩机外壳的顶面，用于储存除霜水;除霜水排出
管把除霜时产生的除霜水导流到所述第1除霜水存储部;所述第2除霜水存储
部，顺着所述压缩机外壳的上下方向，在所述第1除霜水存储部的下侧，从压缩
机外壳向外突出后向上弯曲并顺着压缩机外围延伸形成，用于储存从第1除
霜水存储部溢出的除霜水。
前述的冰箱除霜水处理装置，其中在位于所述压缩机外壳一侧的冷凝器
下侧，设置用于储存除霜水的除霜水盘。
前述的冰箱除霜水处理装置，其中在所述第2除霜水存储部，形成可以
让除霜水流向除霜水盘的排出部。
前述的冰箱除霜水处理装置，其中压缩机外壳下方还设有用于储存除霜
水的除霜水盘。
