申请日2004.07.22
公开(公告)日2005.11.09
IPC分类号B01D17/025
摘要

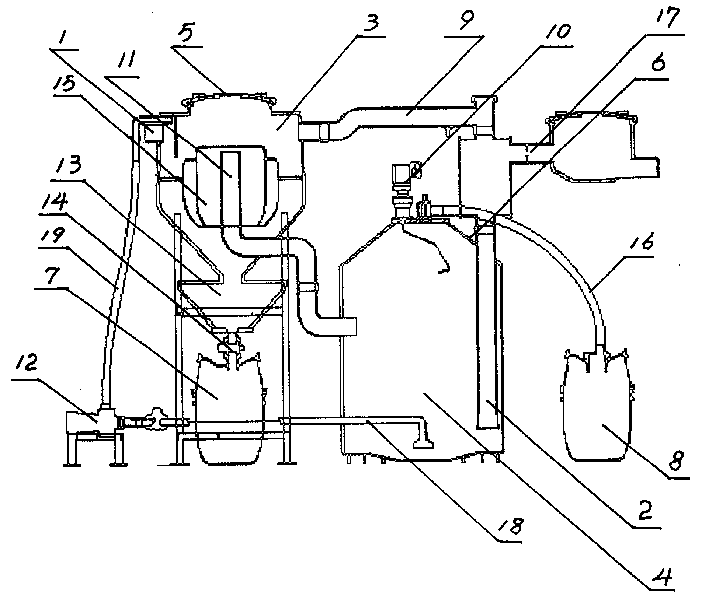

本实用新型公开一种全封闭式污水油脂杂物自动分离收集装置，主要由污水集聚沉淀罐3和油脂分离罐4组成。污水集聚沉淀罐3的下部设有双漏斗形沉淀槽13、杂物收集桶7，内部设有污水油脂收集槽15。油脂分离罐4的顶部设有电动搅拌器10、加热层6和油脂流出管16。油脂流出管16的下端与油脂收集桶8连通。油脂分离罐4的上部插入一条污水排出管2，含油脂杂物的污水中的杂物在污水集聚沉淀罐3内沉入杂物收集桶7中。油脂从油脂流出管16进入油脂收集桶8。污水从污水排出管2的排水口17排出。由于采用本实用新型，使污水油脂杂物全封闭、全自动分离收集，环境污染，设备结构简单、动力消耗少，利于推广普及使用。
权利要求书
1、全封闭式污水油脂杂物自动分离收集装置，其特征在于：污水集 聚沉淀罐(3)的顶部有密封盖(5)，污水集聚沉淀罐(3)的上部有污水 进口(1)，污水集聚沉淀罐(3)的下部设有双漏斗形沉淀槽(13)，沉淀 槽(13)的下部设有排杂物口(14)，排杂物口(14)与杂物收集桶(7) 连接，污水集聚沉淀罐(3)的内部设有污水油脂收集槽(15)，污水油脂 收集槽(15)是上部和底部敞开的筒，中部有导流管(11)，导流管(11) 的上端比污水油脂收集槽(15)低，导流管(11)的下端伸出污水集聚沉 淀罐(3)，与油脂分离罐(4)的中部连通，油脂分离罐(4)的安装位置 低于污水油脂收集槽(15)，油脂分离罐(4)的顶部设有油脂流出管(16)， 油脂流出管(16)的下端与油脂收集桶(8)连通，油脂分离罐(4)的上 部插入一条污水排出管(2)，污水排出管(2)的下端接近油脂分离罐(4) 的底部，污水排出管(2)的上端与通气管(9)接通，通气管(9)的另 一端与污水集聚沉淀罐(3)连通，污水排出管(2)的上部设有排水口(17)。
2、根据权利要求1所述的全封闭式污水油脂杂物自动分离收集装置， 其特征在于：在油脂分离罐(4)的底部插进一条沉淀物的吸出管(18)， 吸出管(18)与循环泵(12)的吸入口连接，循环泵(12)的出口由循环 管(19)与污水集聚沉淀罐(3)的上部连通。
3、根据权利要求1所述的全封闭式污水油脂杂物自动分离收集装置， 其特征在于：油脂分离罐(4)的顶部设有电动搅拌器(10)、加热层(6)。
说明书
全封闭式污水油脂杂物自动分离收集装置
技术领域
本实用新型涉及污水油脂杂物分离装置，特别是一种全封闭式污水油 脂杂物自动分离收集装置。
背景技术
目前，分离净化餐饮业、肉食品加工业及居住区等排放的含油脂杂物 的污水的装置有两种，一种是名称为：“厨房油污水分离设备”的中国专 利授权公告号为CN2458287Y所公开的结构，由开口的带隔板的几个沉淀 室组成，其缺点是占地面积大，工作效率低，工作环境不密封，容易造成 二次污染;另一种是名称为：“油脂、固体分离捕获机”的中国专利授权 公告号为CN2551318Y所公开的结构，其缺点是设备结构复杂，投资大， 动力消耗多，维修困难。
发明内容
本实用新型的目的是针对上述两种装置的缺点，研制一种全封闭式污 水油脂杂物自动分离收集装置，全封闭、全自动，结构简单、动力消耗少。
本实用新型的目的是这样实现的：本实用新型主要由污水集聚沉淀罐 和油脂分离罐组成。污水集聚沉淀罐的顶部有密封盖，污水集聚沉淀罐的 上部有污水进口，污水集聚沉淀罐的下部设有双漏斗形沉淀槽，沉淀槽的 下部设有排杂物口，排杂物口与杂物收集桶连接。污水集聚沉淀罐的内部 设有污水油脂收集槽，污水油脂收集槽是上部和底部敞开的筒，中部有导 流管。导流管的上端比污水油脂收集槽低，导流管的下端伸出污水集聚沉 淀罐，与油脂分离罐的中部连通。油脂分离罐的安装位置低于污水油脂收 集槽。油脂分离罐的顶部设有电动搅拌器、加热层和油脂流出管。油脂流 出管的下端与油脂收集桶连通。油脂分离罐的上部插入一条污水排出管， 污水排出管的下端接近油脂分离罐的底部，污水排出管的上端与通气管接 通。通气管的另一端与污水集聚沉淀罐连通。污水排出管的上部设有排水 口。在油脂分离罐的底部插进一条沉淀物的吸出管，吸出管与循环泵的吸 入口连接，循环泵的出口由循环管与污水集聚沉淀罐的上部连通。
使用时，餐饮业、肉食品加工业及居住区排放的含油脂、杂物的污水 从污水进口流入污水集聚沉淀罐，污水中的杂物在污水集聚沉淀罐内沉降 到双漏斗形沉淀槽的下部，从排杂物口沉入杂物收集桶中。污水油脂流入 污水油脂收集槽，从导流管进入油脂分离罐的中部，油脂从油脂流出管进 入油脂收集桶。污水从污水排出管的排水口排出。污水中的沉淀物由沉淀 物的吸出管经过循环泵，由循环管，重返污水集聚沉淀罐的上部。
由于采用本实用新型，使污水油脂杂物全封闭、全自动分离收集，环 境污染，设备结构简单、动力消耗少，利于推广普及使用。
