申请日2004.07.16
公开(公告)日2006.02.22
IPC分类号B01D63/02
摘要
本实用新型涉及一种水处理用负压过滤U型膜组件，它由中空纤维膜3、外壳2、活接封头1三部分组成;外壳是两端均设置有外螺纹的圆筒，一端与活接封头连接，活接封头设置为椭圆封头5，封头上设置有出水管4和活接6。在外壳与活接封头连接处设置有O型密封圈垫7;外壳内设置有固化的集成一束的一定数量的中空纤维膜，中空纤维膜弯成U型;将切割整齐的U型开口端设置在外壳内且与外壳粘接成为一体;外壳的另一端螺纹在离线清洗时与清洗设备连接用。U型膜组件用于水处理过程中时，可以与原水池集成，并利用与之相连的产水泵产生的负压作为推动力，用于负压膜过滤的U型膜组件制作工艺简单，附属零件少，生产成本较低。
权利要求书
1.一种水处理用负压过滤U型膜组件，它是由中空纤维膜、外壳、活接封头组 成;其特征是：外壳是两端均设置有外螺纹的圆筒，一端与活接封头连接， 活接封头上设置有出水管和活接;在外壳与活接封头连接处设置有O型密封 圈垫;外壳内设置有固化的集成束的一定数量的中空纤维膜，中空纤维膜是 将一束中空纤维膜丝弯成U型;然后将切割整齐的U型开口端设置在外壳内 且与外壳粘接成为一体。
2.如权利要求1所述的一种水处理用负压过滤U型膜组件，其特征是所述的外 壳的另一端螺纹在离线清洗时与清洗设备连接用。
3.如权利要求1所述的一种水处理用负压过滤U型膜组件，其特征是所述的活 接封头设置为椭圆封头。
4.如权利要求1所述的一种水处理用负压过滤U型膜组件，其特征是所述的活 接封头的活接空腔内表面设置有螺纹，使中空纤维膜与输水管路连接，实现 产品水的收集，在外壳与活接封头连接处设置有O型密封圈垫，保证连接处 的密封性。
说明书
一种水处理用负压过滤U型膜组件
技术领域
本实用新型涉及一种水过滤设备，特别涉及一种水处理用负压过滤U型膜组件。
背景技术
作为一种新型的水处理技术—膜法水处理技术以其独特的优势在水处理工业中得到 了越来越广泛的应用，而膜组件则是该技术的核心部分。一般而言，膜法水处理是以膜两 侧的压力差作为推动力而实现的。
现有的膜组件一般是将一定数量的中空纤维膜丝装填于耐压壳体中，并在两端进行密 封而制成的。其主要包括中空纤维膜丝、耐压壳体、原水、浓水进出口和淡水出口四部分。 现有膜组件在制作过程中需对耐压壳体两侧进行密封，所以比较繁琐;而且由于耐压容器 的存在导致膜组件的生产成本较高，从一定程度上降低了膜技术应用的经济效益。
发明内容
为了解决现有技术中的不足，降低成本，优化膜法水处理的运行。本实用新型推出一 种水处理用负压过滤U型膜组件。

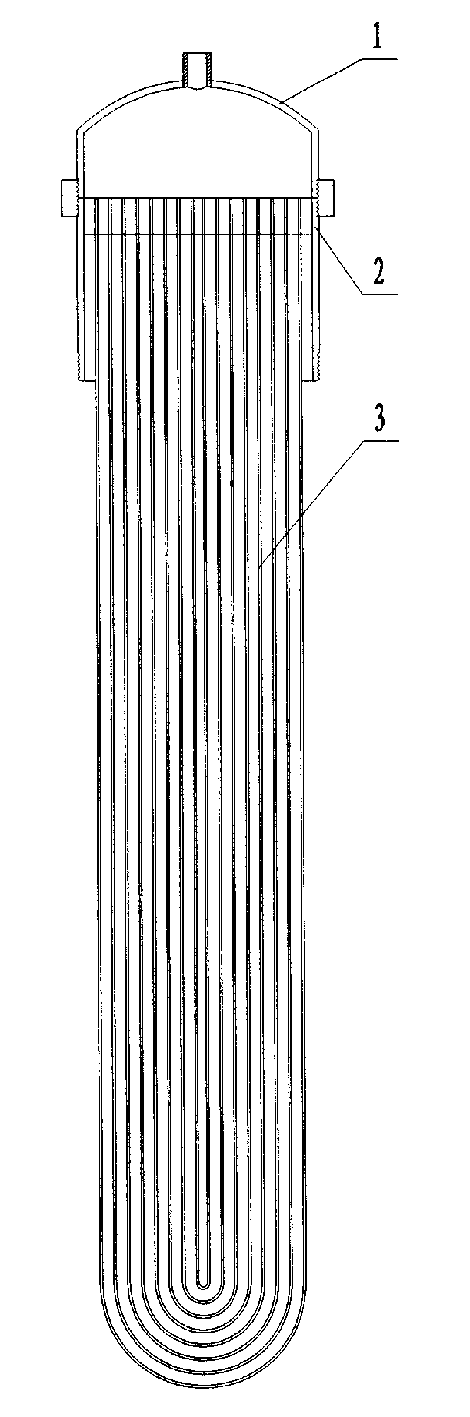

本实用新型的负压过滤U型膜组件是由中空纤维膜3、外壳2、活接封头1三部分组 成;外壳是两端均设置有外螺纹的圆筒，一端与活接封头连接，活接封头设置为椭圆封头 5，封头上设置有出水管4和活接6。在外壳与活接封头连接处设置有O型密封圈垫7;外 壳内是固化成一束的中空纤维膜，中空纤维膜弯成U型;将切割整齐的U型开口端设置在 外壳内且与外壳粘接成为一体;外壳的另一端螺纹在离线清洗时与清洗设备连接用。
U型膜组件用于水处理过程中时，可以与原水池集成，并利用与之相连的产水泵产生 的负压作为推动力，使淡水透过膜壁进入到膜丝内腔，经开口端流出，从而实现原水的净 化。
用于负压膜过滤的U型膜组件制作工艺简单，附属零件少，生产成本较低;另外，膜 组件在运行过程中以负压作为推动力，能够降低组件的运行能耗，进一步提高了膜法水处 理技术的经济效益。
本实用新型U型膜组件与原水池集成可用于各类水处理过程，减少预处理的占地面积 和投资费用。
