申请日2004.07.08
公开(公告)日2007.05.09
IPC分类号C02F1/52; C02F1/00
摘要
“公共场所生活废水处理利用装置”涉及公共场所生活废水的处理和利用。按工艺流程，本装置由沉淀预处理池、过渡水池、过滤器、水泵组件、储水箱桶和自动控制的电路盒构成、主功能是可将公共场所例如集体宿舍的洗漱池生活废水回收并自动进行处理后，用来冲洗厕所和绿化浇灌，节水效益显著，单就冲洗厕所一项，每百人每年可节水2000吨左右，这对节约用水，减少水费开支具有明显的意义，发生的运行费不高于所节水费的1/10，设备投资费可在半年内用节约的水费折抵收回。使用简单，安全可靠，接通电源，机器就会自动进行废水处理和供出净化水，造价低，使用寿命长，因此，具有良好的推广应用价值。
权利要求书
1、一种公共场所生活废水处理利用装置，由沉淀预处理溢水池、过渡水池、过滤器、 水泵组件、储水箱及控制电路盒六部分构成，其特征：
①沉淀预处理溢水池，是一个底部为斜面的长方形水池，池内低端侧面，装有包含 污水粗滤网和污水引入管的进水管道，另一端装有向过渡水池溢流经沉淀后废水的溢流 口和并联三通，在池外装有沉淀物排出截止阀并下水管以及与过渡水池连通的溢水管道;
②过渡水池，是一个与沉淀预处理溢水池并排且高度相当的立式方形池，内装水位 控制传感器和送往过滤器的吸水管道，外装沉淀物排出截止阀和污水排出管;
③过滤器，是一个内含滤芯的桶状体，其结构包含有桶盖、锁紧组件、密封垫、进 水口、滤芯和出水口，装于过渡水池和水泵组件之间;
④水泵组件，与电机和储水盒构成一体式结构，其进水口与过滤器相通，出水口与 净化水管连接;
⑤储水箱，为一个大容量储存处理水的长方体水箱，箱内装有传感器，箱外装有水位指示 器和底部的出水管道及截止阀;
⑥控制电路盒，盒内装有由阻容元件、半导体器件、继电器和控制开关装配而成的 自控电路。
2、按权利要求1所述的“公共场所生活废水处理利用装置”，其特征是：污水粗滤 网安装于盥洗池下水道口，分作两层，第一层用传统的铸铁下水道过滤网，第二层用单 层丝网;污水引入管用适当直径的PVC管，出口置于沉淀池从上往下2/3处;截止阀使 用常规阀门成品，安装于沉淀池外底部最低处，出口通下水管;废水溢出口用钢板焊制 成矩形，安装在沉淀池顶部处，入水一侧装一片单层丝网作为滤网。
3.按权利要求1所述的“公共场所生活废水处理利用装置”，其特征是：所述的水位 传感器为浮子传感器，竖直安装在一根塑料管上，管内走连接控制导线，过渡水池内的 吸水管道从池体的底部吸水送往过滤器，池外沉淀物排出截止阀也从池底引出，与污水 排出管连通。
4.按权利要求1所述的“公共场所生活废水处理利用装置”，其特征是：控制电路的 电源开关和指示灯露装于控制盒壳体面板上，控制电路包括有储水桶内的水位控制开关 电路、过渡水池中的水位控制电路、水泵启动控制电路、整流电路和稳压保护措施。
5.按权利要求1所述的“公共场所生活废水处理利用装置”，其特征是：过渡水池顶 部还安装有一个与其它沉淀预处理溢水池相并联的三通。
说明书
公共场所生活废水处理利用装置
技术领域
本发明属水处理领域，是一种涉及公共场所生活废水的处理利用设备。
背景技术
淡水资源缺乏是一个全球性的已引起了足够重视的重大问题，在我国的许多城市， 淡水不足已影响到居民的正常生活，因此，某些地区已实施超量罚款的限量用水政策， 并将兴建废水处理厂和鼓励居民废水再用作为配套的解决措施。然而，废水处理厂的废 水再用有其一定的局限性，而更广大的居民废水再用则又显得手段不足，虽有“柜式生 活废水循环处理利用机”(申请号02154422.0)发明和“吸滤式生活废水循环处理机”(申 请号03207514.6)实用新型已提出申请，但适用对象不同。对于公共场所的大用水量地 方，包括学校的集体宿舍盥洗室，车站、码头的等候休息厅等，一般情况下每天所产生 的废水都很多，由于没有相应的措施和手段进行回收和利用，因而都是直接排送到了下 水道，实在是可惜。本发明就是基于这样的考虑提出，目的是将诸如集体宿舍这些产生 废水多的公共场所的洗漱废水回收并进行简单处理后，用来冲洗厕所，绿化浇灌，这可 以说是一笔非常大的经费节约。因为公共场所所产生的废水主要是洗漱(洗脸、洗澡、 洗饭盆、洗衣服、洗菜淘米、洗墩布、漱口)后的废水，虽说这些废水中，溶解有少量 的洗衣粉、肥皂、油污及包含有饭渣菜淆等杂物，但经处理后用来冲洗厕所和搞绿化， 则是一种相当好的用水，故本发明特点主要是节水显著。按高等院校单就集体宿舍冲洗 厕所的用水量比对，使用本发明后，每百人每年可节约自来水2000T左右，推而广之， 若其他公共场所也进行相同的废水利用，全国的节水将会是一个什么样的 数字!特别是 对于那些水资源缺乏，用水紧张的地区来说，其意义更是非同寻常。
发明内容
本发明是以如下的技术方案来实现的。

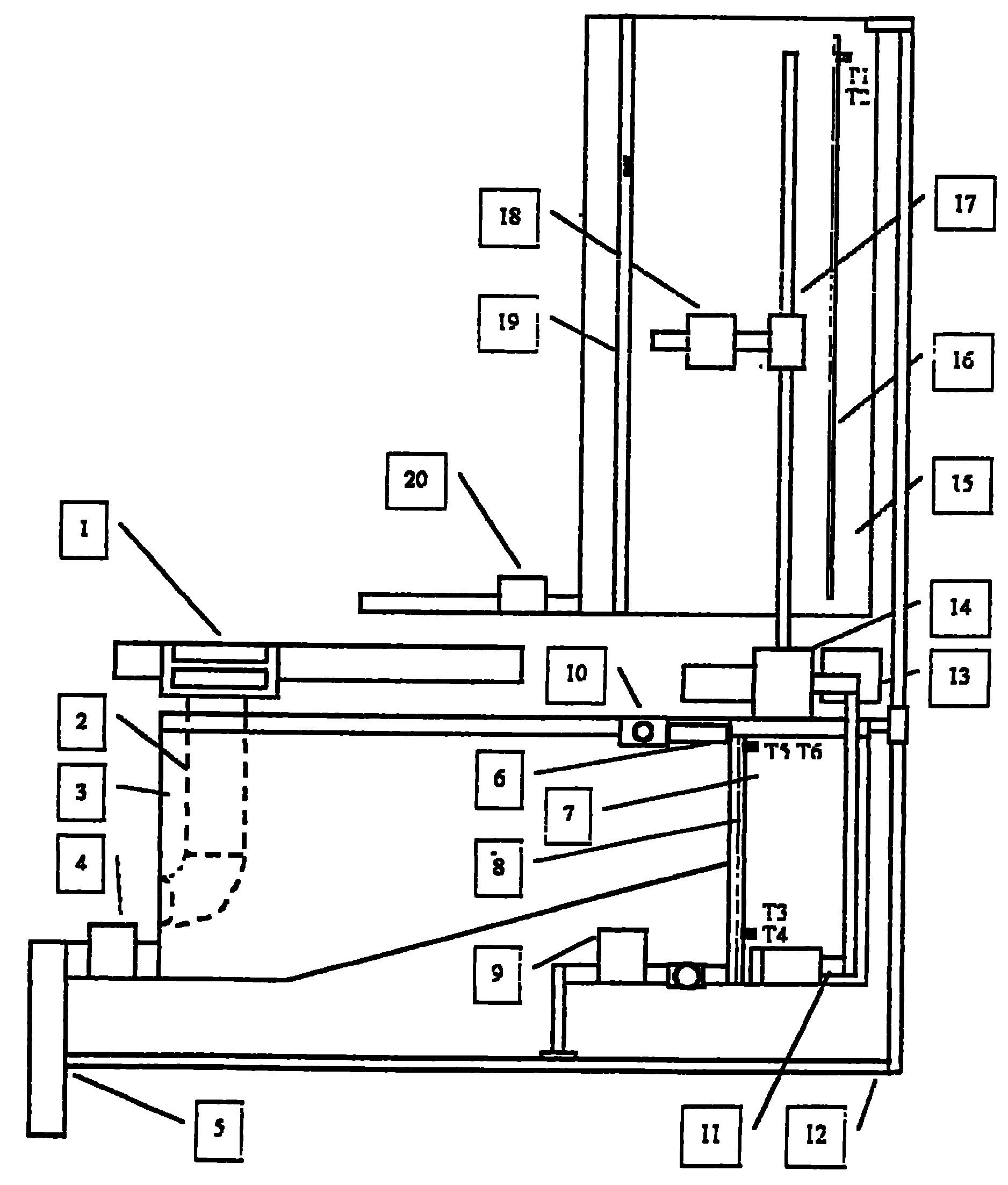

对照附图1、附图2和附图3，本发明大体由6个部分构成：
1.沉淀预处理溢水池3：是一个底部为斜面的长方形水池，在池内的低端，装有包含 污水粗滤网1、污水引入管2的进水管道，使用时该管道入口将与洗漱池出口对接，在池 的另一端顶部，装有向过渡水池7溢流沉淀清水的溢出口6和并联池三通接口10，与预 处理池体配套，在池外装有沉淀物排出截止阀4和下水管5;
2.过渡水池7：是一个与沉淀预处理溢水池3并排且高度相当的立式的方形过渡式水 箱，内装水位控制传感器8和送往过滤器的吸水管道11，外装沉淀物排出截止阀9和污 水管道，其中，水位传感器8采用浮子式结构，固定于一个塑料管上，吸水管道11从池 体箱的底部吸水送往箱外的过滤器13，池外沉淀物排出截止阀9从池箱底引出与预处理 溢水池的下水管5连通，溢水出口6从水池箱的接近顶部处将沉淀后的废水引入池中， 在池的顶部装有安全溢水管与主溢水管道12连通;
3.过滤器13：是一个内含滤芯的桶状体，其结构包含有桶盖24、锁紧组件23、密封 垫25、进水口26、滤芯27和出水口28，装于过渡水池和水泵组件之间;
4.水泵组件14：含电机、水泵和储水盒，为一体式结构，泵水时由净化水管17把处 理水送入到储水箱15中，其中，净化水管17的中部又装有一个自来水截止阀18与供水 自来水管道21连通，用于初次启动时为水泵组件灌水;
5.储水箱15：为一个大容量储存处理水的长方体水箱，箱内装有与过渡水箱相同的传感器 16，箱外装有水位指示器19和底部的出水管道截止阀20，为防止意外的满水泄露，箱外从顶 部引出有安全溢水管与前述的安全溢水管12连通。
6.控制电路盒：盒内装有由阻容元件、半导体器件、继电器、控制开关和指示灯等 器件构成的自控电路，总装在印刷电路板上，再装入一个包容壳体，置于机体的适当位 置处，电源开关和指示灯露装于壳体面板上。整个控制电路由图4所示，图中，电阻R1、 R2、R3与晶体三极管V1组成储水桶15内的水位控制开关电路，电阻R4、R5、R6、R7、 R8与三极管V2、V3组成过渡水池中的低水位控制电路，电阻R9、R10、R11、R12、R13、 R14、R15与三极管V4、V5和二极管D1、可控硅VS组成过渡水池中的高水位和水泵启动 控制电路，二极管D4、D5、D6、D7，电容C2与变压器B组成整流电路，R16与D3组成电源 指示灯。
整机处理利用的使用安装由图2表示出，洗漱池来的废水经污水引入管2引到预处 理池3中沉淀初滤后，经废水溢出口6溢送到过渡水池7中，马达转动，水泵工作，过 渡水池7中的预处理水由吸水管11吸送到过滤器13进行再过滤，由水泵14泵到储水池 15内，则处理水即可由出水管道20输送到利用管路上。整个流程的运行，完全由控制电 路施行自动管理。
