申请日2004.07.15
公开(公告)日2006.05.10
IPC分类号C02F1/00
摘要
本实用新型涉及一种在废水回收领域所使用的组合阀。组合阀包含有中水、净水阀两组。由防逆流阀、受控阀、带滑道杠杆、转动件、磁铁所组成，通过对压力缸和负荷缸活塞的控制，在无须任何外部能源及人为参与的条件下，以自来水流的剩余压力作动力，使废水回收装置自动地运行，同时可使废水回收装置效率提高、密封性能改善，使中水和净水的水流控制自动适应在压力缸与负荷缸阀体动作的最佳匹配状态。
权利要求书
1.一种在废水回收领域所使用的组合阀，由受控阀、连动件、转动 件、碰块、弹簧、净水和中水的入水口，出水口所组成，组合阀内安 装有阀芯，阀芯与杠杆、转动件、活塞连杆连接，其特征是：组合阀 有中水阀组和净水阀组两组，中水阀组有入水口和出水口，每个水口 又分别由单稳态的防逆流阀组成，每个防逆流阀内又分别由阀体阀 芯、密闭弹簧组成，净水阀组为组合在一起的受控阀与连动件、带滑 道杠杆、碰块，转动件相链接，转动件上有管状可伸缩套筒一端内的 弹簧受力可伸缩，端部在带滑道杠杆的滑道内，带滑道杠杆的一端置 于碰块的凹槽内。
2.根据权利要求1所述的废水回收领域所使用的组合阀，其特征是： 组合阀有中水阀组和净水阀组两组，中水阀组是由多个单稳态的防逆 流阀组成，每个防逆流阀内又分别包括阀芯、密闭弹簧、中入水口、 中水出水口，阀芯的开启朝向只能向出水口的一侧打开，密闭弹簧一 端顶在调整螺钉和垫片上，另一端压在伞状阀芯中间的圆柱部位上， 在四个防逆流阀组成的中水阀组中，两个防逆流阀的入水口并连连通 后与中水入水口相连，另两个防逆流阀的出水口并连连通后与中水出 水口相连，另外四个防逆流阀的入、出水口分两路使入、出水口连通 后分别连接到负荷缸的上、下两侧，净水入水口、净水出水口、阀芯 都集成在一个阀体内，阀芯被制成两个圆盘状阀片，每个阀片的两侧 即是阀芯的作用，连动杆被制成与圆柱状芯轴为一体，两个阀片同心 并且平行的分布在芯轴上，芯轴的端部向外延伸与外部拖动部分相连 接。
3.根据权利要求1所述的废水回收领域所使用的组合阀，其特征是： 把净水入水口、净水出水口、阀芯、圆盘状阀片和芯轴都集成在一个 净水阀组的阀体内，芯轴与两个圆盘状阀片为一体、在阀体内两端有 活动的空间，芯轴是由软铁磁材料制成，在阀体外的芯轴端对应位置 有磁铁，磁铁与外部的连动杆连接。
说明书
废水回收领域所使用的组合阀
技术领域
本实用新型涉及一种在废水回收领域所使用的组合阀。
背景技术
目前，公知的利用自来水的剩余压力作动力的废水回收装置上所使用的换向 器，都是由机械或磁力作力传递，使换向器阀芯动作，完成水流的换向。其结构 较为复杂，废水回收效率低，且压力缸与负荷缸阀体动作的同步性不易调整，阀 体密封性差的缺点。
发明内容
为了简化结构，提高废水回收效率，改善密封性和消除现有废水回收装置的 压力缸与负荷缸水流控制的同步性不易调整的缺点，本实用新型提供一种在废水回 收领域所使用的组合阀，该组合阀不仅结构简单，效率高、密封性能好，而且能 使水流控制自动适应在压力缸与负荷缸的阀体动作的最佳匹配状态。
本实用新型解决其技术问题所采用的技术方案是：

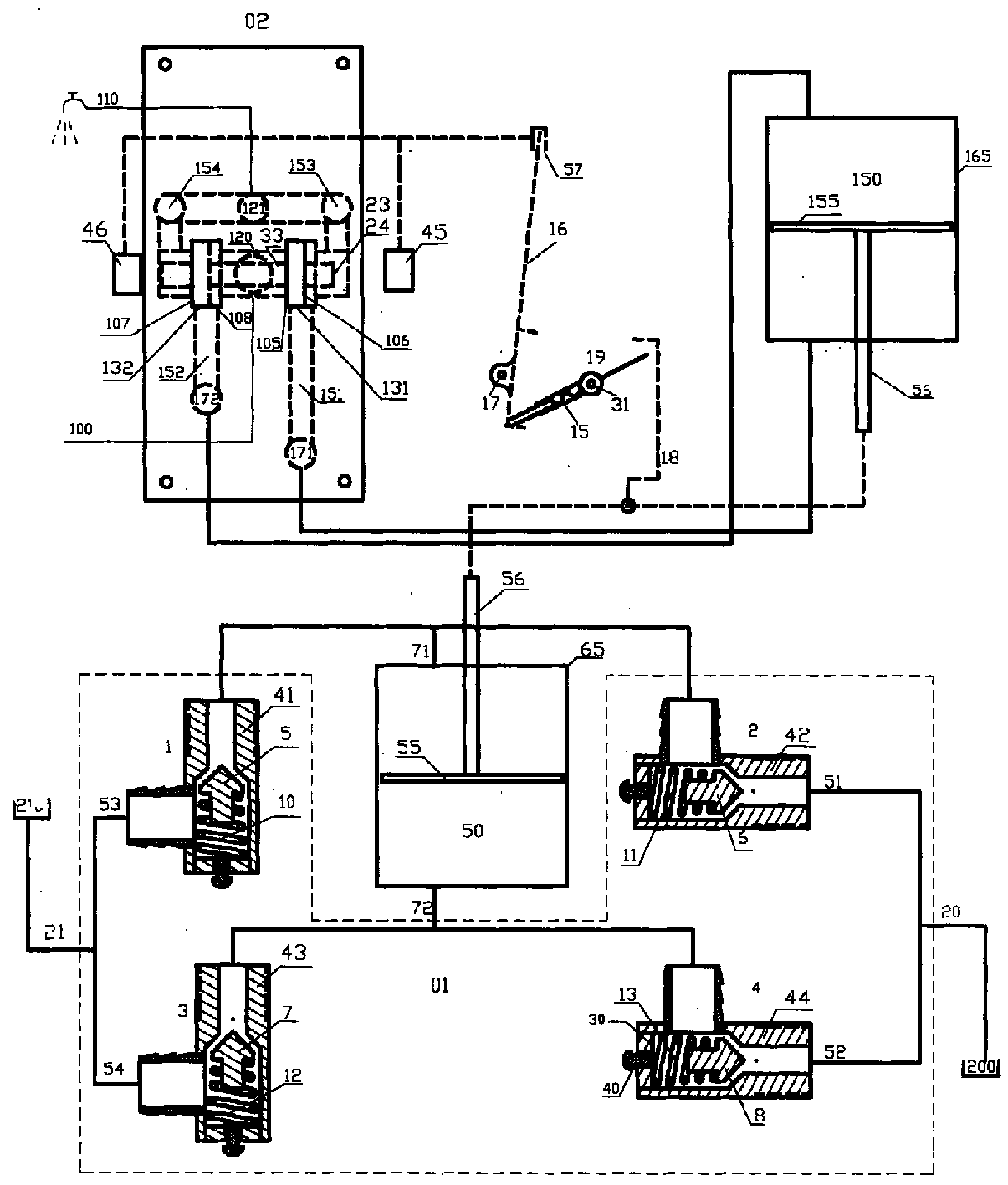

组合阀有中水阀组(01)、净水阀组(02)两组。中水阀组(01)有入水口(51)、(52) 和出水口(53)、(54)，每个水口又分别由单稳态的防逆流阀(1)、(2)、(3)、(4)组 成，每个防逆流阀内又分别包括阀芯(5)、(6)、(7)、(8)和密闭弹簧(10)、(11)、 (12)、(13)组成。当水口(71)或(72)在外力作用下呈负压状态时，就能把入水口(51) 或(52)的水从防逆流阀(2)或(4)吸入，同时防逆流阀(1)或(3)被负压吸紧闭合，使水 从水口(71)或(72)流出到负荷缸。当水口(71)或(72)在外力作用下呈正压状态时， 就能使防逆流阀(2)或(4)压紧闭合，而出水口(53)、(54)上的防逆流阀(1)或(3)被正 压水流压开，使水从出水口(53)或(54)流出。净水阀组(02)有入水口(151)、(152)和 出水口(153)、(154)，每个水口内又有受控阀门(101)、(102)、(103)、(104)组合在 一起，受控阀(101)、(102)与连动件(23)相链接，受控阀(103)、(104)与连动件(24) 相链接，连动件(23)、(24)受带滑道杠杆(16)拨动，转动件(19)则是受外力碰块(18) 的推动，转动件(19)上有管状可伸缩套筒一端内的弹簧(15)受力可压缩，当端部在 带滑道杠杆(16)的滑道内滑到越过中心轴(17)的位置以后，在弹簧(15)上因压缩所 积蓄的能量快速释放、推动带滑道杠杆(16)快速转动，从而使连动件(23)、(24)快 速转动一个角度，使受控阀(101)、(102)、(103)、(104)的开、关状态改变。在组 合阀中水阀组(01)和净水阀组(02)的协调作用下，可使废水回收装置的压力缸(150) 中的净水和负荷缸(50)中的中水有序的流动。当活塞(55)受活塞连杆(56)的拖动而 往返运动时，把废水自动地从入水口(51)或52吸入，又把活塞(55)的另一面的废 水从相应的出水口(53)、(54)自动排出，在负荷缸活塞(55)的作用下，达到把废水 自动地吸入、排出的目的。在自来水剩余压力作用下，用于产生推力的压力缸 (150)，是通过与活塞(155)相连接的活塞连杆(56)把力传递给负荷缸(50)的活塞 (55)，使废水回收装置自动地运行。
本实用新型的有益效果是：提供一种结构简单可靠的废水回收利用装置上使 用的组合阀，可以使废水回收装置效率提高、密封性能改善，而且能使中水和净 水的水流控制自动适应在压力缸与负荷缸阀体动作的最佳匹配状态。
