申请日2004.07.11
公开(公告)日2006.01.18
IPC分类号C02F11/04
摘要
本实用新型是一种生活污水分流式处理装置，它是一项仿生式的生活污水无害化、能源、肥料资源化处理的工程应用技术。本装置包括入厕平台，洗涤平台，沼气池，本装置是为改变现时城镇居民生活污水都是单管式排放，粪便、餐饮和洗涤、沐浴污水一同流入化粪池，导致化粪池丧失截流无害化功能。使生活污水大量排入江河、湖海，造成水域环境污染严重而设计的。通过新型装置的入厕平台，洗涤平台可实现洗涤、沐浴污水和粪便、餐饮污水的完全分流。粪便、餐饮污水流入新型沼气池“变废为宝”生产沼气能源、优质有机肥料。洗涤、沐浴污水流入沉淀池过滤净化无害化处理，可作园林景观、农田灌溉用水，或排入江河。此装置适用于城镇居民、旅馆、酒店卫生间、社区公厕。乡村住宅的生活污水处理。
权利要求书
1、一种生活污水分流式处理装置，它由入厕平台(4)，洗涤平台(1)，沼气池(15) 等组成，其特征是，卫生间平面由带有洗涤污水下水口(2)的洗涤平台(1)和带有 粪便排污口(3)的入厕平台(4)组成，入厕平台(4)高于洗涤平台(1);洗涤污水 下水口(2)通过洗涤污水排污管(5)与排污总管(7)连通，粪便排污口(3)通过 粪便排污管(6)与粪便排污总管(8)连通，并通过粪便污水出口(12)连接于进料 总管(14)与反拱底式沼气池(15)连通;进料总管(14)上设活动盖(11)、(13) 为进料总管加固层;沼气池(15)上设活动内盖(19)、内盖加固栓(17)、活动外盖 (16)和沼气导管(18);沼气池(15)通过流线式出料口(20)与水压式出料间(24) 连通，水压式出料间(24)内设一道流线形排渣槽(37)与槽台阶(21)，二级实心台 阶(22)，二道排渣拖渣槽38与三级槽台阶(23)，并通过导管与出粪水装置(36)连 通，其上方设水压式出料间活动盖(32);水压式出料间(24)通过第一级过滤装置(25) 和出水阀(28)与净化池(26)连通;净化池(26)通过第二级过滤装置(30)与净 化水溢流管(31)连通;第一级过滤装置(25)和第二级过滤装置(30)均设排空阀 (27)和进水阀(29);进水阀(29)通过高压气管(33)或高压水管(34)与高压反 冲洗装置(35)连通;防滞流反冲洗总管(9)与防滞流反冲洗装置(10)连通，防滞 流反冲洗装置(10)通过管道与净化池(26)连通。
说明书
一种生活污水分流式处理装置
技术领域
本实用新型涉及一种生活污水处理装置，更具体地说，本实用新型属一种仿生环 保工程技术领域的生活污水分流式无害化。能源、肥料资源化处理装置。
背景技术
当前，城镇家庭与集团群体(如学校)的污水排放装置都是单管式排放，粪便和 洗涤用水全部混合后注入化粪池，由于洗涤用水水量大，且化粪池不具备资源化功能。 因而化粪池丧失了截流、厌氧发酵、无害化、能源化、肥料资源化的功能，导致大小 江河污染日益严重.到目前为止，尚未有卓有成效的城镇生活污水处理装置问市。
发明内容
本实用新型的目的是克服现有技术的不足，提供一种无害化，能源、肥料资源化 的城乡生活污水分流式处理装置。
本实用新型的目的通过下述技术方案予以实现。

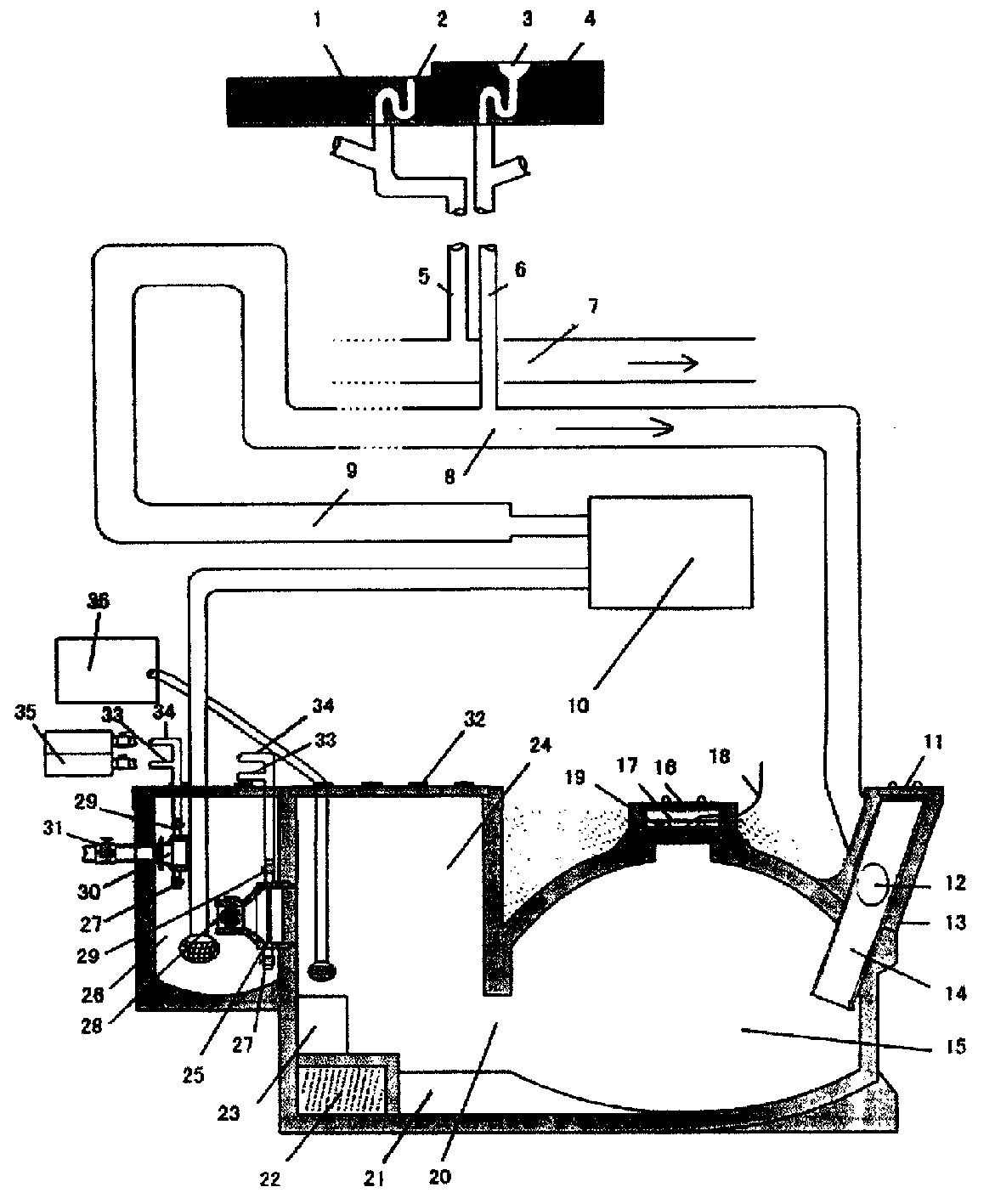

卫生间平面由带有洗涤污水下水口2的洗涤平台1和带有粪便排污口3的入厕平 台4组成，入厕平台4高于洗涤平台1;洗涤污水下水口2通过洗涤污水排污管5与排 污总管7连通，粪便排污口3通过粪便排污管6与粪便排污总管8连通，并通过粪便 污水出口12连接于进料总管14与反拱底式沼气池15连通;进料总管14上口设活动 盖11，(13为进料总管加固层)沼气池15上设活动内盖19、内盖加固栓17、活动外 盖16和沼气池导管18;沼气池15通过流线式出料口20与水压式出料间24连通，水 压式出料间24内设一道流线形排渣槽37与槽台阶21，二级实心台阶22，二道出料拖 渣槽38与三级槽台阶23，并通过导管与出粪水装置36连通，其上方设水压式出料间 活动盖32;水压式出料间24通过第一级过滤装置25和出水阀28与净化池26连通; 净化池26通过第二级过滤装置30与净化水溢流管31连通;第一级过滤装置25和第 二级过滤装置30均设排空阀27和进水阀29;进水阀29通过高压气管33或高压水管 34与高压反冲洗装置35连通;防滞流反冲洗总管9与防滞流反冲洗装置10连通，防 滞流反冲洗装置10通过管道与净化池26连通。
本实用新型的有益效果是：1、实现洗涤污水与粪便污水的分流;2、粪便餐饮业 污水实现了无害化、能源、肥料资源化处理;3、沼气池的巧妙设计，为大容量粪便污 水的处理提供了可能;4、为治理城市污水对环境的危害提供了技术保证;5、如图设 计的沼气池具有自动破渣和自动排渣功能。
