申请日2004.09.09
公开(公告)日2008.04.23
IPC分类号C02F1/32
摘要
本发明公开了一种转筒式光催化水处理反应器，包括水槽，紫外灯，转筒，所述水槽上设置有进水口和出水口，所述转筒的两端通过设置有轴承的支撑板与支架连接，所述转筒水平设置在所述水槽内，调速电机通过同步齿型带与转筒外壁上的齿轮咬合进行传动，所述转筒的内壁上涂有二氧化钛光催化剂薄层，所述紫外灯设置在所述水槽的一侧或两侧的开孔处，所述紫外灯的设置使其光线以θ角度照射在转筒的内壁上，本发明是将反应器的主体部分设计成转筒式，在转筒上负载催化剂TiO2膜通过调节转筒的转速来改变处理废水和催化剂的分布，增加了催化剂、反应物和光源之间的接触面，占地面积小，催化剂表面液体更新速度快，本发明能耗低，处理成本低，处理条件温和。
权利要求书
1.一种转筒式光催化水处理反应器，包括水槽，紫外灯，转筒，所述水槽上设置有进 水口和出水口，其特征是所述转筒的两端通过设置有轴承的支撑板与支架连接，所述转筒水 平设置在所述水槽内，调速电机通过同步齿型带与转筒外壁上的齿轮咬合进行传动，所述转 筒的内壁上涂有二氧化钛光催化剂薄层，所述紫外灯设置在所述水槽的一侧或两侧的开孔 处，所述紫外灯的设置使其光线以θ角度照射在转筒的内壁上，所述θ角用下式表示：
所述L为转筒的长度，所述l为紫外灯距转筒近端的距离，所述d为转筒的直径，所述 θ角为紫外灯光源的入射角。
说明书
转筒式光催化水处理反应器
技术领域
本发明涉及一种光催化水处理反应装置。
背景技术
光催化水处理技术以其适用性广、使用效率高的特点，正从实验室走向实际应用。此时， 反应器设计已成为此项技术是否可以实现工业化的重要环节。光催化水处理反应器是将光 源、催化剂和处理液融合为一体，并能使之成为最大限度地发挥光催化反应处理污水的场所， 因此，它应具有使催化剂、处理液、光子充分接触的基本特性。处理强度大、处理成本低、 适应性广是对光催化水处理反应器的基本要求。
目前，光催化水处理反应器主要有两大类：一类是将催化剂负载在载体上的固定床反应 器(含膜反应器)，另一类是直接使用催化剂原粉细颗粒的淤浆床反应器。前者的催化剂制 作成本高、透光性差，且不便于失活催化剂的更换;后者的催化剂悬浮在被处理液中，催化 剂更新虽十分容易，但分离却有困难。光源的设置也有两种方法，一种是仅以空气为传播媒 介的直接照射式;另一种是以透过紫外线较好的材质和空气共同作为传播媒介的间接照射 式。此外，反应器可以制作成敞口的开放式结构，也可以是半封闭结构，通过曝气的方式提 供氧源。由于反应装置有各种灵活的组合方式，势必会有优选的方案。催化剂、处理液和光 的优良分布是反应器设计的优化目标。US6409928设计了一种负载膜的光催化反应器， CN1124986设计了带有机械提升装置的光催化反应器，既可用负载型催化剂，也可用于浆态 体系。现有的反应器所具有的共同特点是：反应器的主体部分是静止的，处理液和催化剂的 分布是依靠流体流速和加入或负载的催化剂量来加以调节的，这种调节方式会影响到反应器 的处理量。
发明内容
本发明的目的是克服现有技术中的不足，提供转筒式光催化水处理反应器。

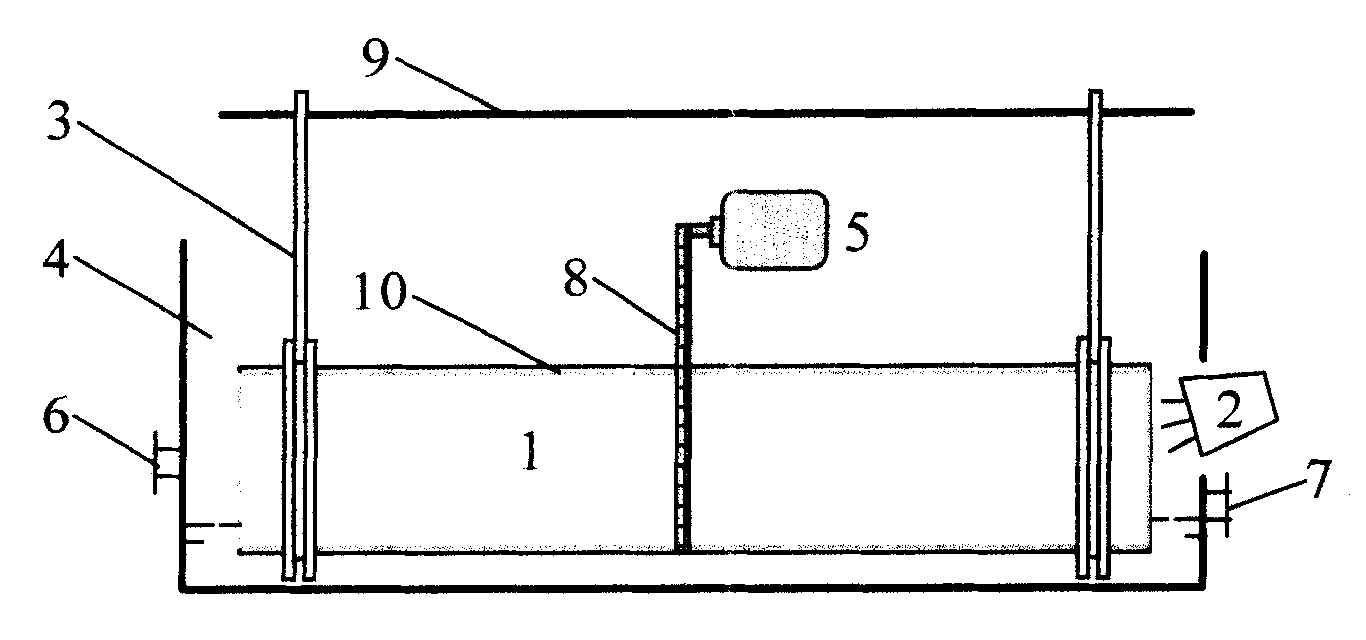

一种转筒式光催化水处理反应器，包括水槽，紫外灯，转筒，所述水槽上设置有进水口 和出水口，所述转筒的两端通过设置有轴承的支撑板与支架连接，所述转筒水平设置在所述 水槽内，调速电机通过同步齿型带与转筒外壁上的齿轮咬合进行传动，所述转筒的内壁上涂 有二氧化钛光催化剂薄层，所述紫外灯设置在所述水槽的一侧或两侧的开孔处，所述紫外灯 的设置使其光线以θ角度照射在转筒的内壁上，所述θ角用下式表示：
所述L为转筒的长度，所述l为紫外灯距转筒近端的距离，所述d为转筒的直径。所述 θ角为紫外灯光源的入射角。
本发明是将反应器的主体部分设计成转筒式，在转筒上负载催化剂TiO2膜通过调节转筒 的转速来改变处理废水和催化剂的分布，增加了催化剂、反应物和光源之间的接触面。而且 与平板直射式反应器相比，具有占地面积小，催化剂表面液体更新速度快的特点。
此外，反应物与催化剂在离心力和重力的双重作用下，液体与催化剂接触更加充分。同 时将目前普遍采用的内照射方式改变为直射式，转筒上催化剂膜表面的薄层液膜直接与光接 触，从而加大了光照的区域。此组合方式既能有效地利用光能，又可将紫外光照射过程中在 空气中产生的少量臭氧用于加速有机物的氧化降解。此外反应器的放大也比较容易。
本发明能耗低，只需少量催化剂，处理成本低。处理条件温和，通常是在常温、常压下 就可以脱色、降解、减少COD，是一项理想的水净化工艺过程。
