申请日2004.11.18
公开(公告)日2005.11.16
IPC分类号E03D1/00; E03C1/12; C02F3/00; E03D11/11; E03D9/02
摘要

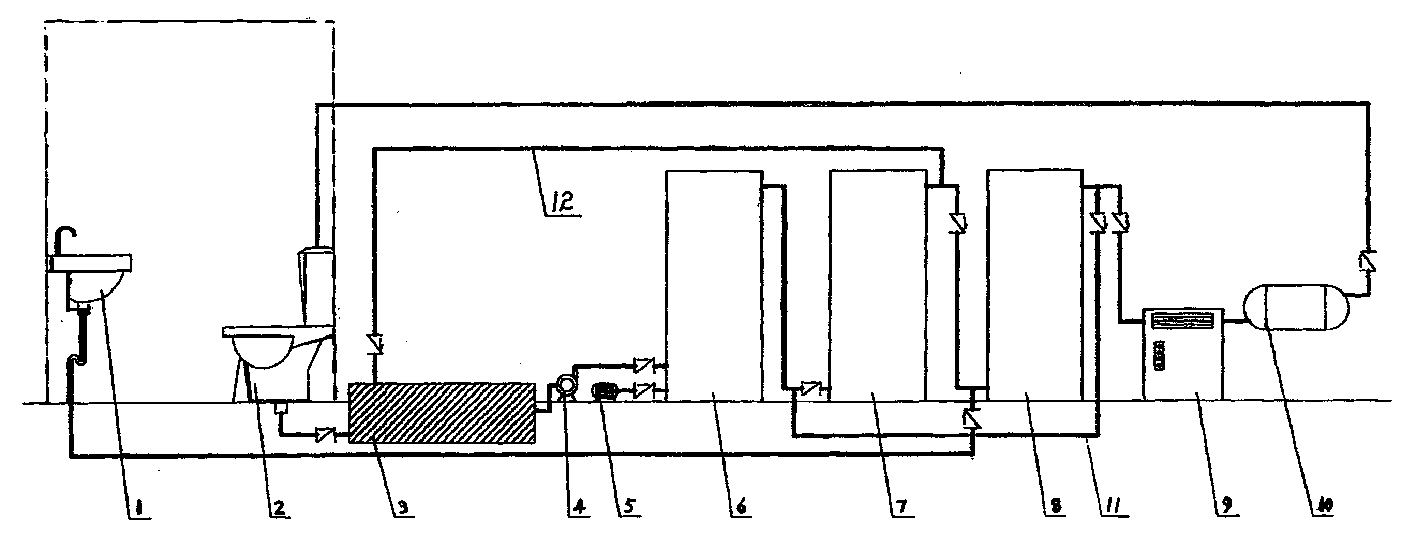

一种盥洗污水生物自净循环冲水厕所，包括盥洗盆、坐便器、微孔厌氧反应器和三级好氧反应器，坐便器的排污口与厌氧反应器的入口连接，厌氧反应器的出口串联增压泵与第一级好氧反应器的入口连接，在第一级好氧反应器的入口还连接有空气压缩机。所述的盥洗盆的排水口与第三级好氧反应器的入口连接，第三级好氧反应器的出口串联消毒除臭器和储水箱后连接到所述坐便器的水箱。本实用新型将盥洗废水独自引入生物处理系统末端三级好氧反应器处理，可以达到循环冲使用水质量要求。整个系统污水通过一级厌氧多级好氧和两个回流生物处理，达到零排污和循环利用的目的。卫生间内盥洗盆利用率高，消耗自来水水量大，收集起来净化后用于冲厕，节水效果显著。
权利要求书
1、一种盥洗污水生物自净循环冲水厕所，包括盥洗盆、坐便器、厌氧反 应器和好氧反应器，坐便器的排污口与厌氧反应器的入口连接，厌氧反应器 的出口通过增压泵与好氧反应器的入口连接，在好氧反应器的入口连接有空 气压缩机，其特征在于：所述的好氧反应器由多级串联而成，所述的盥洗盆 的排水口与后面的好氧反应器的入口连接，末级的好氧反应器的出口串联消 毒除臭器和储水箱后连接到所述坐便器的冲水水箱。
2、根据权利要求1所述的盥洗污水生物自净循环冲水厕所，其特征在于： 所述的好氧反应器由三级组成，其中第三级好氧反应器的出口与第二级好氧 反应器的入口之间以及所述的第二级好氧反应器的出口与所述的厌氧反应器 之间各连接有回流管。
3、根据权利要求1或2所述的盥洗污水生物自净循环冲水厕所，其特征 在于：所述的厌氧反应器为微孔厌氧反应器;所述的消毒除臭器为光氧化消 毒除臭器。
说明书
盥洗污水生物自净循环冲水厕所
技术领域
本实用新型涉及一种盥洗污水生物自净循环冲水厕所，将生间盥水废水 收集起来，送入粪便污水生物自净系统末端三级好氧生物反应器，出水经消 毒、除臭、脱色后进入循环储水箱，用于冲厕。达到安全卫生节约用水的目 的。
背景技术
现有的一种盥洗污水生物自净循环冲水厕所，其主要结构包括盥洗盆、 坐便器、厌氧反应器和好氧反应器，盥洗盆和坐便器的排污口与厌氧反应器 的入口连接，厌氧反应器的出口通过增压泵与好氧反应器的入口连接，在好 氧反应器的入口连接有空气压缩机，处理后的污水排放。其缺点是盥洗盆排 放的污水白白排放掉，不能二次利用，造成水资源的浪费。
发明内容
本实用新型的目的就是提供一种盥洗污水生物自净循环冲水厕所，以解 决现有技术存在的盥洗盆排放的污水白白排放掉，不能二次利用，造成水资 源的浪费的问题。
本实用新型的技术方案是：包括盥洗盆、坐便器、厌氧反应器和好氧反 应器，坐便器的排污口与厌氧反应器的入口连接，厌氧反应器的出口通过增 压泵与好氧反应器的入口连接，在好氧反应器的入口连接有空气压缩机，其 特征在于：所述的好氧反应器由三级串联而成，所述的盥洗盆的排水口与第 三级好氧反应器的入口连接，第三级好氧反应器的出口串联消毒除臭器和储 水箱后连接到所述坐便器的冲水水箱。
在所述的第三级好氧反应器的出口与第二级好氧反应器的入口之间以及 所述的第二级好氧反应器的出口与所述的厌氧反应器之间各连接有回流管。
所述的厌氧反应器为微孔厌氧反应器;所述的消毒除臭器为光氧化消毒除臭 器。
本实用新型将盥洗废水独自引入生物处理系统末端三级好氧反应器处理，可以 达到循环冲使用水质量要求。整个系统污水通过一级厌氧多级好氧和两个回流生物 处理，达到零排污和循环利用的目的。卫生间内盥洗盆利用率高，消耗自来水水量 大，收集起来净化后用于冲厕，节水效果显著。
