申请日2004.10.22
公开(公告)日2005.11.23
IPC分类号E03C1/12; E03C1/14; E03D11/11
摘要
本实用新型提供了一种水的处理利用装置，尤其涉及一种废水再处理利用装置。它包括高位蓄水处理箱、坐便器的供水装置，高位蓄水处理箱设置于房屋的高处，高位蓄水处理箱的出水管与坐便器的供水装置相连，高位蓄水处理箱的进水管与上层房屋各用水器具的出水管相连接。本实用新型的有益效果：充分利用了多层建筑的结构特点，对上层房屋各用水器具产生的废水进行综合处理利用，节约了水资源。同时由于将高位蓄水处理箱置于卫生间顶部隔板空间内，占用卫生间可用空间少，它还具备杀菌、除臭及自动排污功能，结构简单，成本低廉，易于安装维修，使用寿命长，节水效益明显。
权利要求书

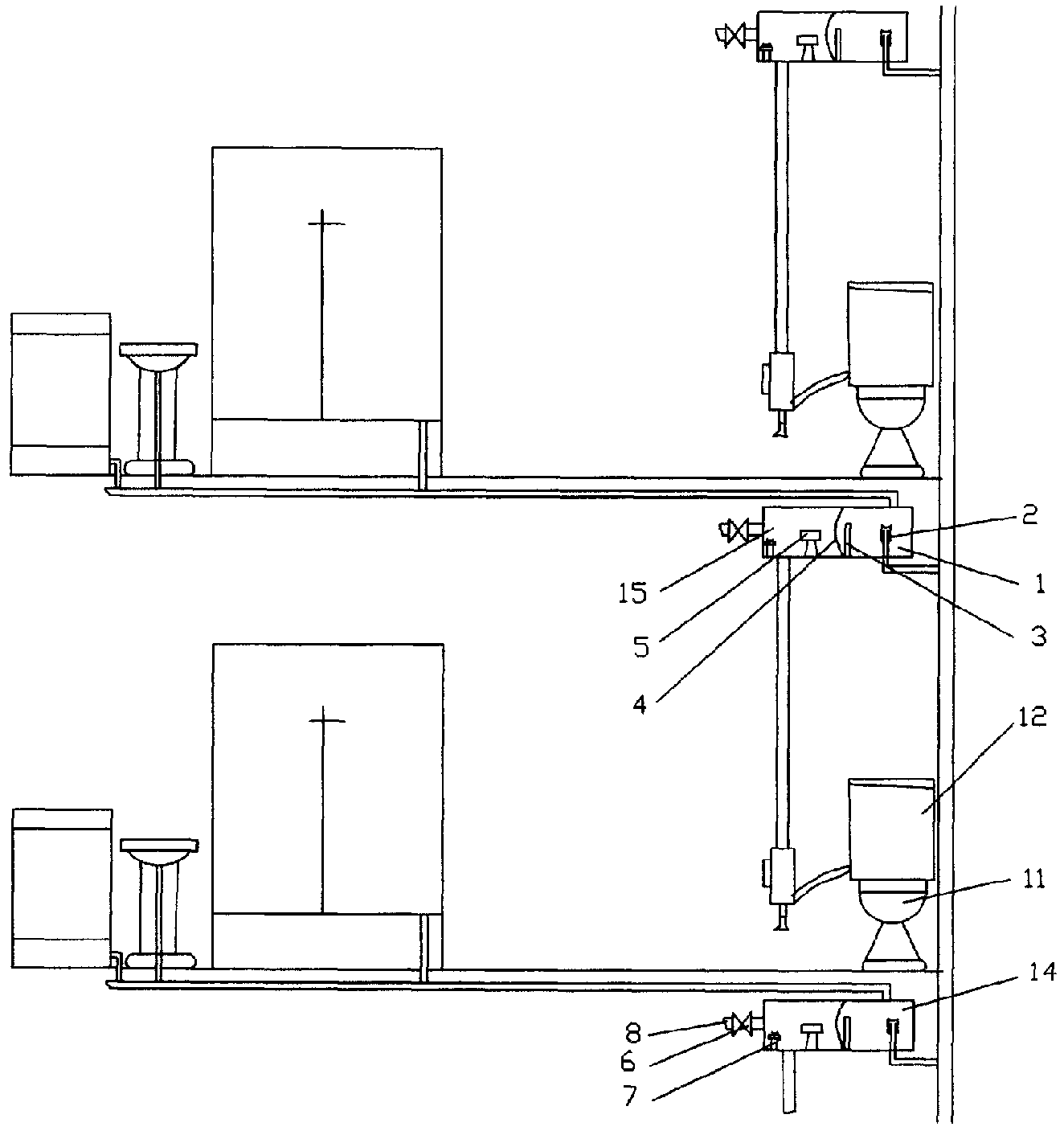

1.一种废水再处理利用装置，它包括高位蓄水处理箱(1)、坐便器(11) 的供水装置(12)，其特征是：高位蓄水处理箱(1)设置于房屋的高处，高 位蓄水处理箱(1)的出水管与坐便器(11)的供水装置(12)相连，高位蓄水 处理箱(1)的进水管与上层房屋各用水器具的出水管相连接。
2.根据权利要求1所述的一种废水再处理利用装置，其特征在于：高位蓄 水处理箱(1)内设有将箱体分隔为进水腔(14)和出水腔(15)两个腔室的 过滤网板(4)，过滤网板(4)边设有隔水挡板(3)，在与用水器具出水管连 通的进水腔(14)内设有虹吸排污管(2)，出水腔(15)内设置有臭氧发生 器(5)，高位蓄水处理箱(1)的出水管与出水腔(15)连通。
3.根据权利要求2所述的一种废水再处理利用装置，其特征在于：在高位 蓄水处理箱(1)的出水腔(15)上设有自来水补水管(8)，出水腔(15)内 设有控制补水阀(6)的液位控制器(7)。
说明书
一种废水再处理利用装置
技术领域
本实用新型涉及一种水的处理利用装置，尤其涉及一种废水再处理利用装 置。
背景技术
人们在生活中无时无刻离不开水，但我国是个水资源严重缺乏的国家，尤 其是华北、西北地区，人们饮用水都得不到保证。水资源的综合利用被人们重 视起来，但大多数家庭的卫生间使用的坐便器水箱用水，直接取自可生活用水 的水管相连，而洗衣、洗涮后的水直接排放，未能很好的利用生活废水，浪费 了水资源。申请号为200420082668.7的专利申请提供了一种水的处理再利用装 置，但它比较适合单独用于单个家庭，对于城市中的高层楼房，宾馆等建筑物 来说，每个房间配备一套这样的处理装置，显然是非常不经济的。
发明内容
本实用新型为解决上述的问题而提供了一种充分利用建筑物结构的、占有 空间少、结构简单、维护方便的废水再处理利用装置。
本实用新型的目的由以下技术方案实现：一种废水再处理利用装置，它包 括高位蓄水处理箱、坐便器的供水装置，高位蓄水处理箱设置于房屋的高处， 高位蓄水处理箱的出水管与坐便器的供水装置相连，高位蓄水处理箱的进水管 与上层房屋各用水器具的出水管相连接。
高位蓄水处理箱内设有将箱体分隔为进水腔和出水腔两个腔室的过滤网 板，过滤网板边设有隔水挡板，在与用水器具出水管连通的进水腔内设有虹吸 排污管，出水腔内设置有臭氧发生器，高位蓄水处理箱的出水管与出水腔连通。 在高位蓄水处理箱的出水腔上设有自来水补水管，出水腔内设有控制补水阀的 液位控制器。。
本实用新型的有益效果：充分利用了多层建筑的结构特点，对上层房屋各 用水器具产生的废水进行综合处理利用，节约了水资源。同时由于将高位蓄水 处理箱置于卫生间顶部隔板空间内，占用卫生间可用空间少，它还具备杀菌、 除臭及自动排污功能，结构简单，成本低廉，易于安装维修，使用寿命长，节 水效益明显。
