申请日2004.10.26
公开(公告)日2005.10.19
IPC分类号C02F1/48
摘要
槽式强磁水处理机实用新型，属水处理设备领域。适用于工业设备的冷却水的处理。主要技术是在一个两端敞开的槽体内，顺着槽体流水方向固定多块由钢板、磁铁、胶板组成的磁铁墙，并形成流道，磁铁墙的磁场强度顺着水流方向增强，在槽体上安装一根轴，在同一流道内的轴上安有长刮板与短刮板，长刮板与短刮板间隔安装，在不同流道内的长刮板与短刮板要错开角度安装，在槽体的上部安有盖。本实用新型主要优点是：由于采用磁场使污水得到了磁凝聚作用和阻垢、除垢作用，使沉淀效率得到提高，降低了运行成本，同时减轻了工人的劳动强度。
权利要求书

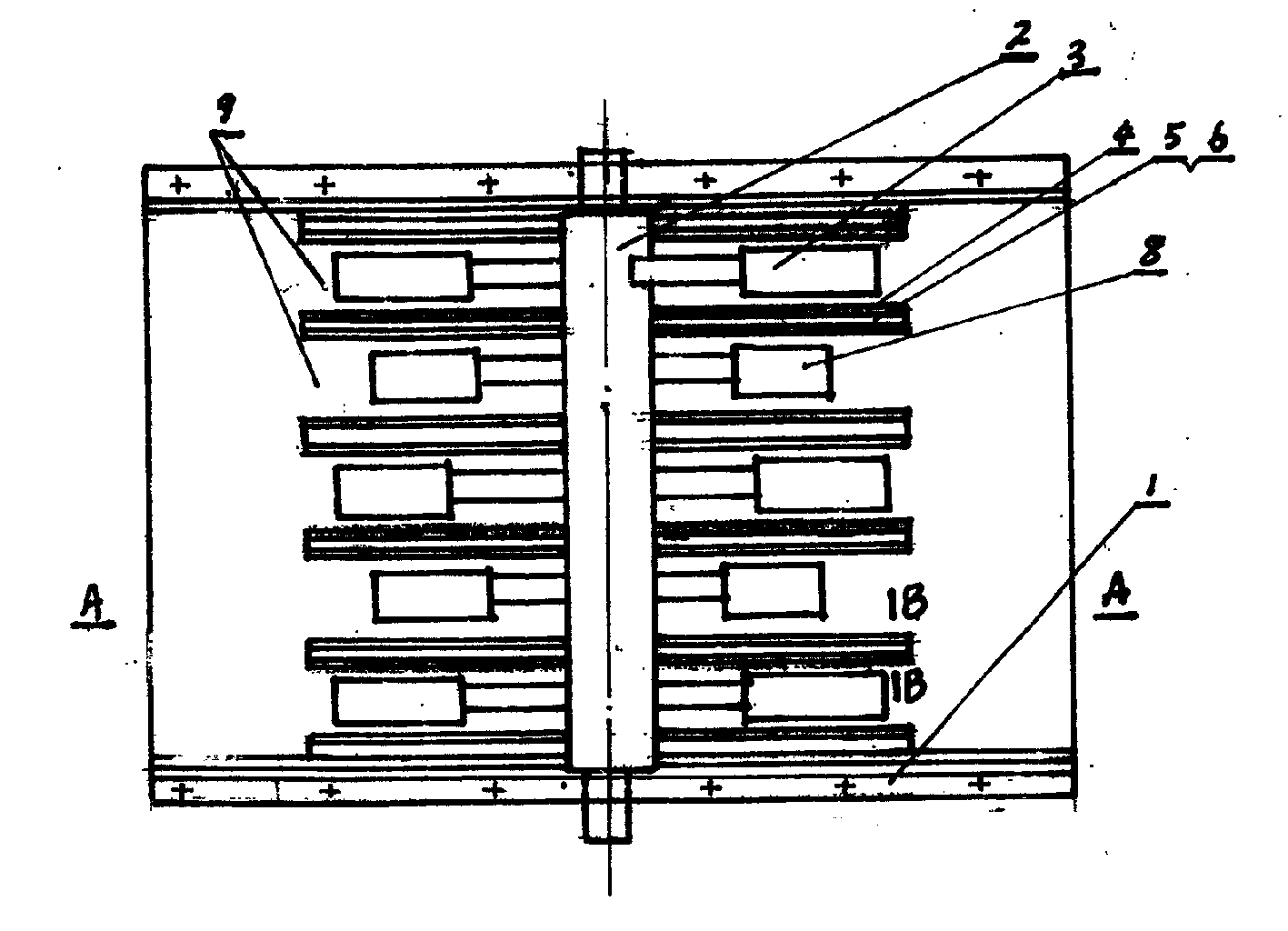

1、一种槽式强磁水处理机，其特征在于：在一个两端敞开的槽体(1) 内，顺着槽体流水方向固定多块由钢板(4)、磁铁(5)、胶板(6)组成 的磁铁墙，并形成流道(9)，磁铁墙的磁场强度顺着流水方向增强，在槽 体(1)上安装一根轴(2)，在同一流道内的轴上安有长刮板(3)与短刮 板(8)，长刮板与短刮板间隔安装，在不同流道内的长刮板与短刮板要错 开角度安装，在槽体的上部安有盖(7)。
2、根据权利要求1所述的一种槽式强磁水处理机，其特征在于：两块钢 板(4)中间夹有胶板(6)，在胶板上开有孔，磁铁(5)装在胶板(6)的 孔中。
3、根据权利要求1所述的一种槽式强磁水处理机，其特征在于：槽体 (1)的底部做成折线状。
说明书
槽式强磁水处理机
(一)技术领域：本实用新型属水处理设备领域。
(二)背景技术：现有工业冷却污水经过处理后要进行重复使用，现有 处理方法有二种：一种是沉淀法，就是经过使用的含尘污水进入沉淀池沉 淀，经过沉淀后，大部分杂质被沉淀出来，但有少部分细微颗粒仍然悬浮在 水中，由于钙、镁离子的结垢作用，水在设备、管道、泵的循环过程中，又 形成污垢，堵塞管道，使管道的截面积变小，减少流量，影响设备冷却，造 成设备损坏。另外一种是加药沉淀法，这种方法比前一种方法水处理效果有 了很大的进步。但是，增加了水处理成本，同时药量控制不易均匀，也会产 后结垢，造成管道堵塞，有可能药物造成水的二次污染，影响了环境。因 此，对现有的工业设备的冷却污水处理方法要加以改进，重新设计新的水处 理设备。
(三)技术内容：本实用新型的目的就是要设计一种新的槽式强磁水处 理机。本实用新型主要技术是：在一个两端敞开的槽体内，顺着槽体流水方 向固定多块由钢板、磁铁、胶板组成的磁铁墙、并形成流道，磁铁墙的磁场 强度顺着流水方向增强，在槽体上安装一根轴，在同一流道内的轴上安装有 长刮板与短刮板，长刮板与短刮板间隔安装，在不同流道内的长刮板与短刮 板要错开角度安装，在槽体的上部安有盖。本实用新型主要优点是：由于采 用磁场使污水得到了磁凝聚作用和阻垢、除垢的作用，沉淀效率得到提高， 降低了运行成本，同时减轻了工人的劳动强度。
