申请日2005.01.07
公开(公告)日2005.08.10
IPC分类号E03C1/12; E03D11/11; E03B11/02
摘要
本发明涉及水的二次利用技术领域，具体的说是一种生活污水重复利用的方法及专用水箱。现有的节水措施一是减少卫生间水箱排放量，二是利用生活污水冲洗便池，但这种方法需要增加动力设施，并不经济。本发明的技术方案是将厨房及卫生间内的洗菜池、浴盆、洗衣机、洗脸池等盥洗器具下部与卫生间水箱顶部高度持平，将卫生间内座便器水箱容积增大，水箱底部距地面高度不大于250mm或将厨房地面整体提升，使洗菜池底部与卫生间水箱顶部高度持平;洗菜池、浴盆、洗衣机、洗脸池的出水口与座便器水箱的入水口通过管道连接为一体。本发明适用于住宅、公共场所及交通工具的卫生间。
权利要求书
1、一种生活污水重复利用的方法，其特征为：将厨房及卫生间 内的洗菜池、浴盆、洗衣机、洗脸池等盥洗器具下部与卫生间水箱顶 部持平，将卫生间内座便器水箱容积增大，水箱底部距地面高度不大 于250mm;或将厨房地面整体提升，使洗菜池底部与水箱顶部持平; 洗菜池、浴盆、洗衣机、洗脸池的出水口与座便器水箱的入水口通过 管道连接为一体。
2、如权利要求1所述的一种生活污水重复利用的方法，其特征 为：洗菜池可以有两个排水口根据污水的情况决定污水的排放去向， 选择排水口;或按装两个洗菜池，其中一个用于洗油污餐具和炊具的 首次洗涤，该池污水直接排入下水管道;餐具和炊具的后续冲洗及淘 米、洗菜等可在另一个池中进行，污水经管道进入卫生间水箱。
3、一种生活污水重复利用的专用水箱，其特征为：水箱里设有 一个副水箱，副水箱底部有一根防外溢管和座便器进水口相连，水箱 侧面的中部有一个排水管，水箱下部还有自来水进水口和污水进水 口，水箱内有消除异味装置，水箱下部有一个带阀门的出水管。
4、如权利3所述的一种生活污水重复利用的专用水箱，其特征 为：水箱底部有一个可拆卸的污物收集槽。
说明书
生活污水重复利用的方法及专用水箱
一、技术领域：
本发明涉及水的二次利用技术领域，具体的说是一种生活污水重 复利用的方法及专用水箱。
二、背景技术：
面临我国城市化步伐加快及国民经济飞速发展而带来的水资源 紧张问题，国家出台了提高水价、鼓励节水等一系列政策。目前已知 的日常生活节水措施有两类：其一是通过改造卫生间内座便器的结构 而减少冲洗量;其二是增加设施，使用盥洗污水进行冲洗。第一类技 术虽然比延用多年的水箱减少了用水量，但节水幅度受设计理念的束 缚有一定的局限性，仍然需使用清洁水进行冲洗;第二类技术是使用 生活污水冲洗便池，见诸报道的此类技术，需要增加污水集中、提升、 排放系统的动力设施，不仅一次性投资较大，而且应用范围受外界因 素的制约。
三、发明内容：
本发明是想提供一种生活污水重复利用的方法及专用设备。本发 明的技术方案如下：将厨房及卫生间内的洗菜池、浴盆、洗衣机、洗 脸池等盥洗器具下部与卫生间水箱顶部持平，将卫生间内座便器水箱 容积增大，水箱底部距地面高度不大于250mm，或将厨房地面整体 提升，使洗菜池底部与水箱顶部持平;洗菜池、浴盆、洗衣机、洗脸 池的出水口与座便器水箱的入水口通过管道连接为一体。
洗菜池可以有两个排水口根据污水的情况决定污水的排放去向， 选择排水口;或按装两个洗菜池，其中一个用于洗油污餐具和炊具的 首次洗涤，该池污水直接排入下水管道;餐具和炊具的后续冲洗及淘 米、洗菜等可在另一个池中进行，污水经管道进入卫生间水箱。

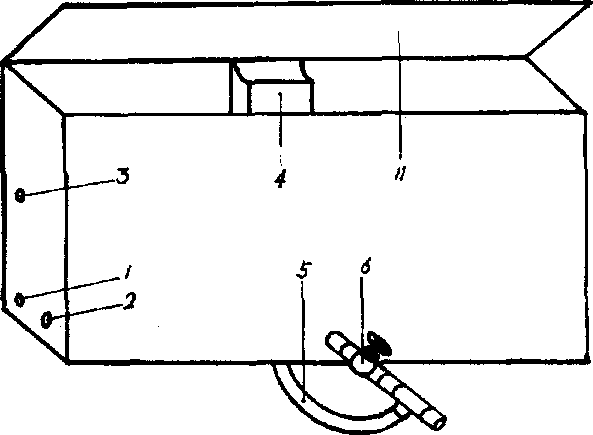

卫生间水箱里设有一个副水箱，副水箱底部有一根防外溢管和座 便器进水口相连。水箱侧面的中部有一个排水管，可以用来排放较为 清洁水用来冲洗墩布。水箱下端有自来水进水口，以备生活污水不能 满足时，用自来水补充。水箱下端还有污水进口，水箱内有消除异味 装置，及污物收集槽。水箱下部有一个带阀门的出水管。
本发明可以节省大量的生活用水，且不需使用动力，非常适用于 家庭、公共场所。
