申请日2005.01.10
公开(公告)日2006.07.19
IPC分类号C02F1/78; C02F1/32
摘要
大功率集群式控制臭氧紫外光水处理系统，它包括大功率开关电源1、若干块臭氧片2和若干紫外灯3及水池4，大功率开关电源1的输出端分别连接臭氧片2和紫外灯3，利用臭氧片2和紫外灯3产生的臭氧和紫外光对水进行杀菌消毒除有害物处理，它利用大功率开关电源控制一群块臭氧片和紫外灯工作，产生臭氧浓度比传统臭氧发生器高出10至20倍，与水充分混合后对水中细菌、病毒充分杀灭，同时能与水中的有害物发生反应除去水中有害物质;经过臭氧处理后的水马上近距离利用紫外灯照射，对水进一步杀菌消毒除有害物，处理后的水达到较高的标准。
权利要求书
1、大功率集群式控制臭氧紫外光水处理系统，其特征在于它包括大功率开关 电源(1)、若干块臭氧片(2)和若干紫外灯(3)及水池(4)，大功率开 关电源(1)的输出端分别连接臭氧片(2)和紫外灯(3)，利用臭氧片(2) 和紫外灯(3)产生的臭氧和紫外光对水进行杀菌消毒除有害物处理。
2、根据权利要求1所述的大功率集群式控制臭氧紫外光水处理系统，其特征 在于水池(4)连接有水循环装置产生流动的水，利用臭氧片(2)和紫外 灯(3)产生的臭氧和紫外光对流动水进行杀菌消毒除有害物处理。

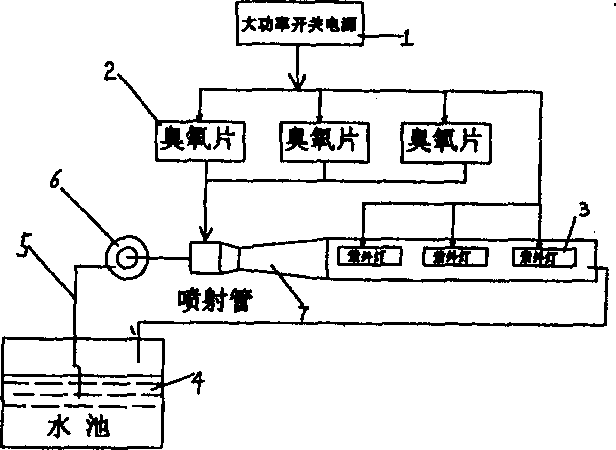

3、根据权利要求2所述的大功率集群式控制臭氧紫外光水处理系统，其特征 在于该水循环装置包括水管(5)、水泵(6)和喷射管(7)，水池(4)通 过水管(5)连接在水泵(6)的入口，水泵(6)的出口连接喷射管(7) 的首端，喷射管(7)的尾端通过水管(5)连接回水池(4)，臭氧片(2) 产生的臭氧输送到喷射管(7)端部与水充分混合，紫外灯(3)安装在喷 射管(7)的尾部对流动的水进行近距离光照。
4、根据权利要求1、2或3所述的大功率集群式控制臭氧紫外光水处理系统， 其特征在于大功率开关电源(1)包括整流电路(8)、滤波电路(9)、多 个开关电路(10)和采样控制电路(11)，整流电路(8)的输入端连接市 电电源，整流电路(8)的输出端连接滤波电路(9)的输入端，滤波电路 (9)的输出端连接开关电路(10)的输入端，开关电路(10)的输出端 连接臭氧片输出回路(12)和紫外灯输出回路(13)，采样控制电路(11) 的输出端连接开关电路(10)的受控端，采样控制电路(11)的输入端连 接开关电路(10)的输出端。
5、根据权利要求1、2或3所述的大功率集群式控制臭氧紫外光水处理系统， 其特征在于大功率开关电源(1)可以同时或分别点燃水上或水下的紫外 灯(3)。
6、根据权利要求1、2或3所述的大功率集群式控制臭氧紫外光水处理系统， 其特征在于大功率开关电源(1)可以同时或分别控制单个或多个紫外灯 (3)或单个或多个臭氧片(2)工作。
7、根据权利要求1、2或3所述的大功率集群式控制臭氧紫外光水处理系统， 其特征在于部分臭氧片(2)产生的臭氧可以排放在空气中，以便对空气 进行消毒。
说明书
大功率集群式控制臭氧紫外光水处理系统
1、技术领域：
本发明涉及一种水处理系统，尤其涉及大功率集群式控制臭氧紫外光水 处理系统，它可以应用于：水处理系统、污水处理系统、气溶系统、公用或 医用消毒系统和器械。
2、背景技术：
人居建筑在疫症期间所暴露的诸多弊端—如香港陶大花园，中央空调系 统助纣为虐，暴露了病毒流行期间消毒预防方法的局限、复杂和低效。今年， 又有另一种疫症--禽流感…数以百万计的鸡鸡鸭鸭在疫区被人道消灭。近年 来，农药、兽药、饲料及添加剂、肥料、动植物激素等农资的使用不断增加， 也由于环境污染等其他方面的原因，农产品污染问题日益突出。禽畜养殖业、 水产养殖业的现行低效且有二次污染的灭菌方法，对养殖业环境是否符合无 公害养殖要求，对生产全过程的送风系统、水质、水温、集污、排污、循环 水处理及疾病防治等缺小必要的措施。
3、发明内容：
本发明的目的是提供大功率集群式控制臭氧紫外光水处理系统，它可以 对生产全过程的水质、集污、排污、循环水等各环节进行系统全面的杀菌消 毒除有害物处理，处理后水达到较高的标准。
本发明是通过如下技术方案来实现的：它包括大功率开关电源、若干块 臭氧片和若干紫外灯及水池，大功率开关电源的输出端分别连接臭氧片和紫 外灯，利用臭氧片和紫外灯产生的臭氧和紫外光对水进行杀菌消毒除有害物 处理。
上述所述的水池连接有水循环装置产生流动的水，利用臭氧片和紫外灯 产生的臭氧和紫外光对流动水进行杀菌消毒除有害物处理。
上述所述的水循环装置包括水管、水泵和喷射管，水池通过水管连接在 水泵的入口，水泵的出口连接喷射管的首端，喷射管的尾端通过水管连接回 水池，臭氧片产生的臭氧输送到喷射管端部与水充分混合，紫外灯安装在喷 射管的尾部对流动的水进行近距离光照。
上述所述的大功率开关电源包括整流电路、滤波电路、多个开关电路和 采样控制电路，整流电路的输入端连接市电电源，整流电路的输出端连接滤 波电路的输入端，滤波电路的输出端连接开关电路的输入端，开关电路的输 出端连接臭氧片输出回路和紫外灯输出回路，采样控制电路的输出端连接开 关电路的受控端，采样控制电路的输入端连接开关电路的输出端。
上述所述的大功率开关电源可以同时或分别点燃水上或水下的紫外灯。
上述所述的大功率开关电源大功率开关电源可以同时或分别控制单个或 多个紫外灯或者单个或多个臭氧片工作。
上述所述的部分臭氧片产生的臭氧可以排放在空气中，以便对空气进行 消毒。
本发明与现有技术相比具有如下优点：1)利用大功率开关电源控制一群 块臭氧片和紫外灯工作，产生臭氧浓度比传统臭氧发生器高出10至20倍， 与水充分混合后对水中细菌、病毒充分杀灭，同时能与水中的有害物发生反 应除去水中有害物质;经过臭氧处理后的水马上近距离利用紫外灯照射，对 水进一步杀菌消毒除有害物，处理后的水非常好;2)应用范围广，机场、港 口、码头、公交车辆空气消毒器，大厦、酒店中央控制消毒系统，养殖场的 空气及水质消毒、污水处理，大型游泳池消毒器，城市污水处理消毒系统， 自来水消毒系统等。3)本发明用于处理水系统，可以达到阻垢、除垢、杀菌 除藻与稳定水质等目的。建立三大水管系统：A)直饮水系统：水质消毒增氧， 使大厦水塔的水质达到直接饮用的标准，可消除余氯、杀灭病原菌、去氨、 氧化分解铁、锰及无机物质;B)排污消毒水系统：香港陶大花园的情况充分 说明，洗手间的排泄物在先期用高浓度臭氧消毒杀菌后，再排入下水道，免 使各层由于洗手间的交叉污染而形成疾病迅速传染;C、普通生活用水系统： 初步消毒后过滤澄清。污水处理包括城市污水、工业污水与医疗污水的处理， 主要目的为杀菌消毒、去除污染物质并脱色除味以达到排放标准。利用紫外 光/臭氧处理生活污水，其主要的目的为消毒并降低生物耗氧量BOD和化学耗 氧量COD，去除亚硝酸盐、悬浮固体及脱色。工业污水中臭氧用来对电镀含氰 污水氧化、纺织印染污水脱色、精炼污水去酚、烷类物质等。本发明应用于 污水处理，能够无选择地与废水中的任何污染物发生反应而不会产生新的污 染。
