申请日2004.12.03
公开(公告)日2005.12.07
IPC分类号C02F1/04
摘要
本实用新型公开了一种渗滤液蒸发处理装置，其特征为：壳体内有蒸发室和燃烬室，燃烬室位于蒸发室上方，蒸发室壁上有蒸发燃烧器，燃烬室底部有燃烬燃烧器。为了达到更好的效果，还可在燃烬室中部加上除雾器，在燃烬室上方加上热交换器。渗滤液在蒸发室内被烟气加热蒸发后进入燃烬室，在燃烬室内，湿烟气中的可燃物质被彻底燃烬，形成化学性质稳定的烟气后排入大气，对大气环境影响极小。渗滤液中的水分蒸发后，固态物质成为残渣被排出，体积大幅度减小，处置费用随之减小。渗滤液蒸发处理装置无外排废水，对环境水体不会造成二次污染。
权利要求书

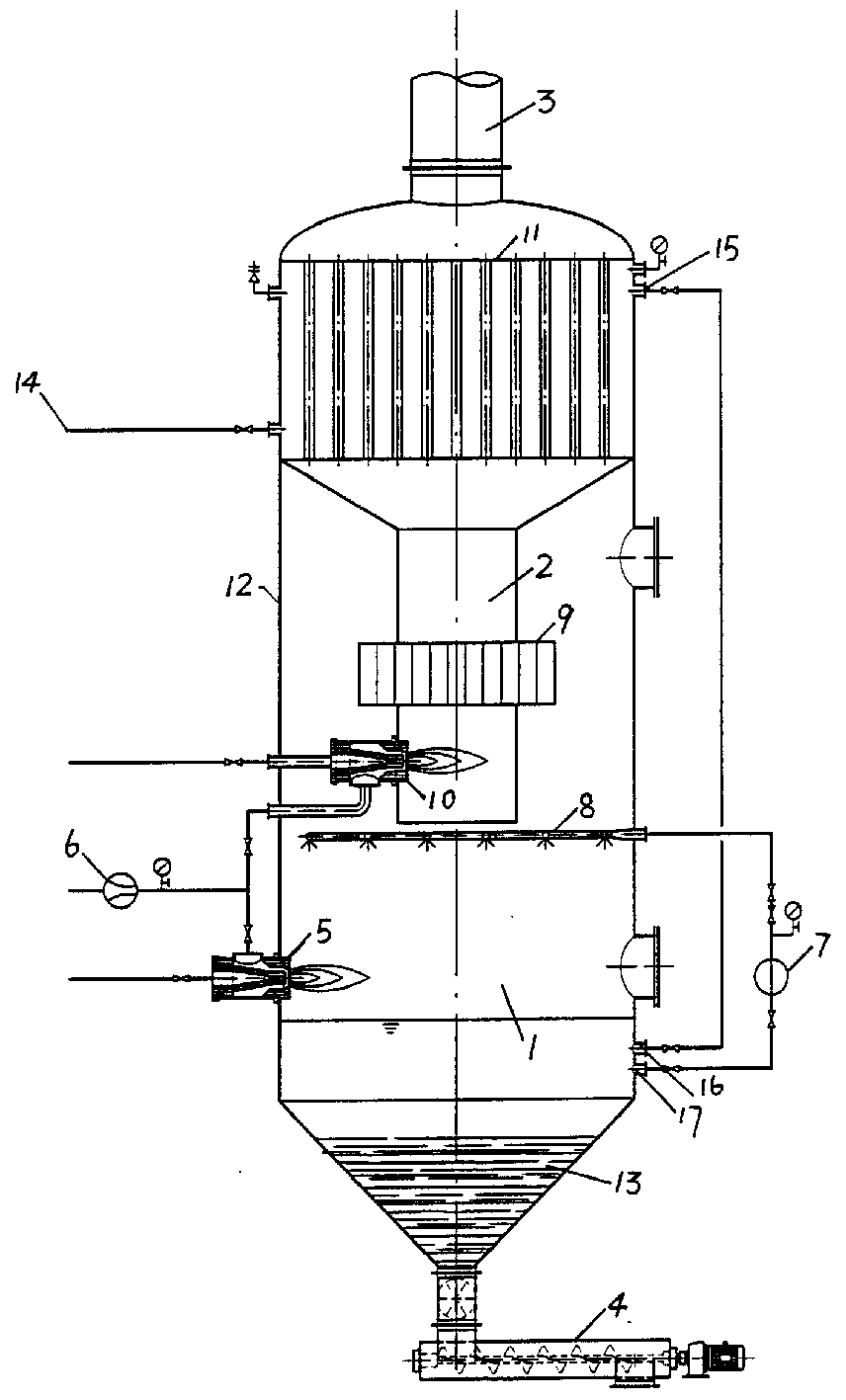

1.一种渗滤液处理装置，它主要包括壳体(12)，位于壳体(12) 外部的螺旋输送机(4)，以及位于壳体(12)顶端的烟囱(3)，其 特征在于：壳体(12)内部有蒸发室(1)和燃烬室(2)，燃烬室 (2)位于蒸发室(1)上方，蒸发室(1)的壁面上安装有蒸发燃 烧器(5)，其喷口指向蒸发室(1)内，蒸发燃烧器(5)上方有喷 淋管(8)，蒸发室下方有蒸发室渗滤液入口(16)和蒸发室渗滤液 出口(17)，燃烬室(2)底部安装有燃烬燃烧器(10)，其喷口指 向燃烬室(2);壳体底部有残渣区(13)，该残渣区(13)与螺旋 输送机(4)连接，壳体外部还有喷淋泵(7)和鼓风机(6)，喷淋 泵(7)分别与喷淋管(8)和蒸发室渗滤液出口(17)以管道连通， 鼓风机(6)分别与蒸发燃烧器(5)的一个入口和燃烬燃烧器(10) 的一个入口以管道连通。
2.如权利要求1所述的渗滤液处理装置，其特征在于：在燃 烬室(2)的中部安装有除雾器(9)。
3.如权利要求2所述的渗滤液处理装置，其特征在于：燃烬 室(2)上方有热交换器(11)，热交换器(11)有热交换器渗滤液 入口(14)和热交换器渗滤液出口(15)，热交换器渗滤液出口(15) 与蒸发室渗滤液入口(16)以管道连通。
说明书
一种渗滤液蒸发处理装置
技术领域：
本实用新型涉及渗滤液处理设备的技术领域，具体地说是一 种适用于垃圾填埋场的渗滤液处理装置。
背景技术：
目前公知的垃圾填埋场渗滤液处理系统是用生物与化学方法 去除渗滤液中的有害物质，其基本的工艺流程是：加碱脱氨、调节 酸碱度、生物好氧降解、混凝沉淀、脱水和消毒等，相应的设备和 构筑物有碱性反应池、吹脱塔、酸性反应池、曝气池、混凝沉淀池、 脱水池和消毒池等。对渗滤液加碱的目的是使其中的氨氮形成氨 气，然后用吹脱塔喷淋吹脱氨气，在脱氨后的渗滤液中加入适量的 酸，调整渗滤液的酸碱度以适应后续的生物好氧降解工序，好氧微 生物降解渗滤液中的有机物质并形成污泥，在混凝剂的作用下悬浮 状的污泥沉淀于混凝沉淀池中，随后，污泥又经脱水和干化后被填 满处置，混凝沉淀池中的上清液则经消毒后排入环境水体中。
由上述可知，公知的垃圾填埋场渗滤液处理系统是由众多的 设备和构筑物组成，占地面积大，投资大，管理复杂。垃圾填埋场 渗滤液经上述系统处理后进入环境中的排放物有：氨气、液体和污 泥。氨气的化学性质活泼，进入环境后会降低大气的品质;上清液 中含有残余的有害物质，外排进入环境后会恶化环境水体。
发明内容：
本实用新型的目的是提供一种渗滤液蒸发处理装置，利用填 埋场沼气燃烧产生的烟气加热和蒸发垃圾填埋场渗滤液，并将烟气 中的可燃物质彻底燃烬。
为了实现上述目的，本实用新型的技术方案是：一种渗滤液 处理装置，它主要包括壳体，位于壳体外部的螺旋输送机，以及位 于壳体顶端的烟囱，其特征在于：壳体内部有蒸发室和燃烬室，燃 烬室位于蒸发室上方，蒸发室的壁面上安装有蒸发燃烧器，其喷口 指向蒸发室内，蒸发燃烧器上方有喷淋管，蒸发室下方有蒸发室渗 滤液入口和蒸发室渗滤液出口，燃烬室底部安装有燃烬燃烧器，其 喷口指向燃烬室;壳体底部有残渣区，该残渣区与所述螺旋输送机 连接，壳体外部还有喷淋泵和鼓风机，喷淋泵分别与喷淋管和蒸发 室渗滤液出口以管道连通，该鼓风机分别与蒸发燃烧器的一个入口 和燃烬燃烧器的一个入口以管道连通。
为了取得更好的效果，还可以在中部安装除雾器
上述燃烬室上方安装热交换器，该热交换器有热交换器渗滤 液入口和热交换器渗滤液出口，该热交换器渗滤液出口与蒸发室渗 滤液入口以管道连通。
