申请日2005.05.09
公开(公告)日2006.06.07
IPC分类号E03C1/28
摘要
本实用新型公开了一种地漏防污气装置，该装置包括上体(1)、下体(2)，上体(1)与下体(2)螺纹连接;上体(1)内有中筒(4)，中筒(4)与上体(1)同顶，上体(1)内筒壁与中筒(4)之间有环形空间，顶部有进水口(3);下体(2)有两端开放的内筒(5)，内筒(5)与中筒(4)之间有环形空间;上体(1)、下体(2)、中筒(4)、内筒(5)之间的环形空间构成水流通道。本实用新型将上体、下体、中筒、内筒之间的环形空间做为水流通道，且内筒的上口与中筒的下口不在一个水平线上，使地漏防污气装置内始终存有一定高度的水位形成水封，防止下水道内的污水、污气回流上窜。
权利要求书

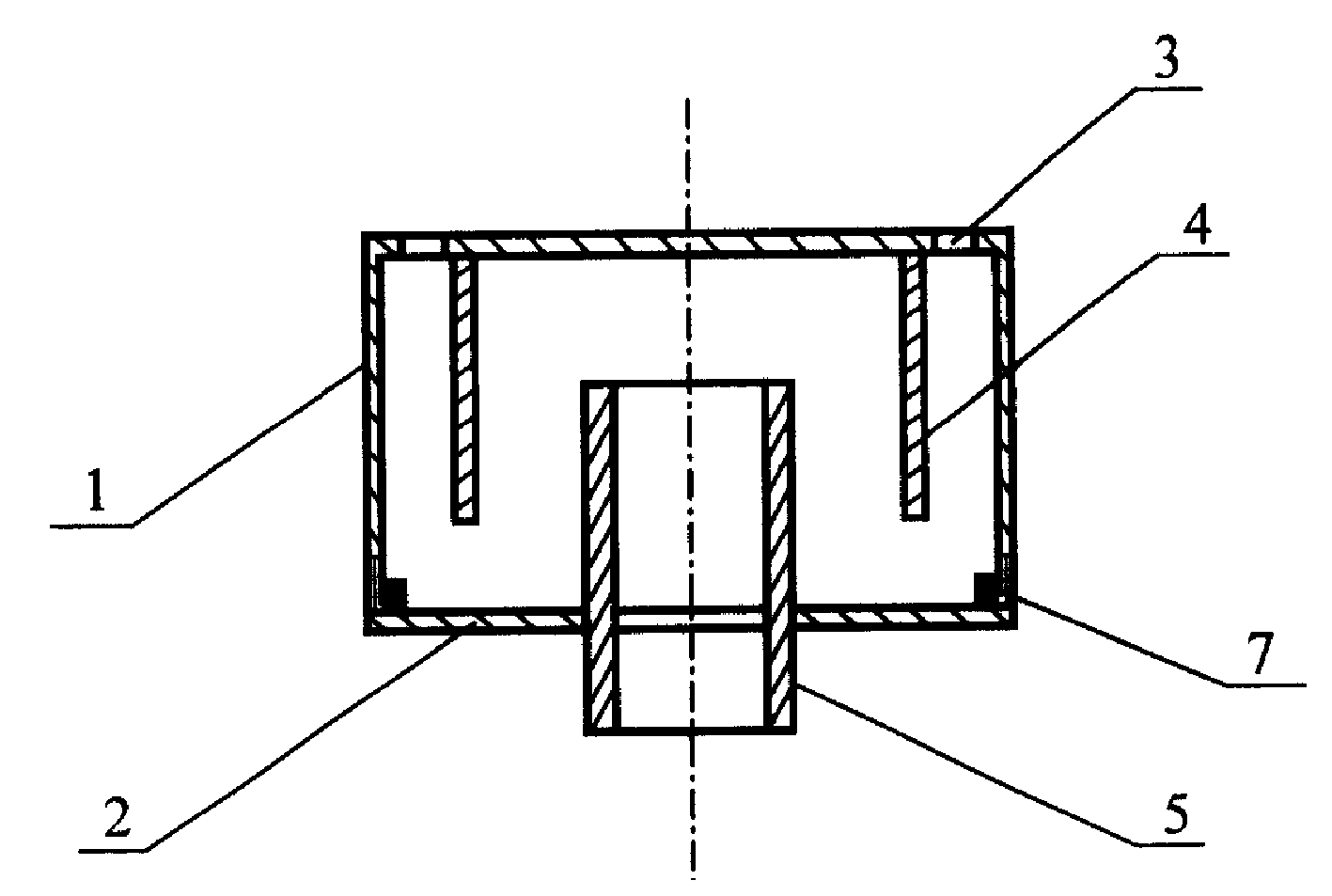

1、一种地漏防污气装置，其特征是：该装置包括上体(1)、下体(2)， 上体(1)与下体(2)螺纹连接;所述的上体(1)内有中筒(4)，中筒(4) 与上体(1)同顶，上体(1)内筒壁与中筒(4)之间有环形空间，顶部有进 水口(3);所述的下体(2)有两端开放的内筒(5)，内筒(5)与中筒(4) 之间有环形空间;上体(1)、下体(2)、中筒(4)、内筒(5)之间的环形空 间构成水流通道。
2、根据权利要求1所述的地漏防污气装置，其特征是：所述的内筒(5) 的上口与中筒(4)的下口不在一个水平线上。
3、根据权利要求1或2所述的地漏防污气装置，其特征是：所述的上体 (1)与下体(2)的连接处放置密封件(7)。
4、根据权利要求1或2所述的地漏防污气装置，其特征是：所述的下体 (2)与下水管(6)的结合处放置密封件(8)。
说明书
地漏防污气装置
技术领域：
本实用新型涉及的是一种防止污水 、污气回流、上窜的地漏防污气装置。
背景技术：
下水道的防污通常采用花网式盖板来完成，这种花网式盖板的作用是在 不影响污水流入下水道的前提下防止异物掉入下水道，但这种盖板不能防止 污水、污气回流、上窜。当污水、污气沿着下水道窜出地面时，气味难闻， 污染空气及周边环境。
发明内容：
本实用新型的目的是针对上述问题提供一种地漏防污气装置，防止污水、 污物回流、上窜，减少环境污染。
本实用新型是这样实现的：地漏防污气装置包括上体、下体，上体与下 体螺纹连接;上体内有中筒，中筒与上体同顶，上体内筒壁与中筒之间有环 形空间，顶部有进水口;下体有两端开放的内筒，内筒与中筒之间有环形空 间;上体、下体、中筒、内筒之间的环形空间构成水流通道。
所述的内筒的上口与中筒的下口不在一个水平线上。
所述的上体与下体的连接处放置密封件。
所述的下体与下水管的结合处放置密封件。
有益效果：本实用新型将上体、下体、中筒、内筒之间的环形空间做为 水流通道，且内筒的上口与中筒的下口不在一个水平线上，地漏防污气装置 内始终存有一定高度的水位形成水封，使得下水道内的污水、污气无法回流， 从而起到防止污水、污气回流、上窜的作用。
