申请日2005.05.11
公开(公告)日2006.08.09
IPC分类号C02F1/78; C02F1/50; C01B13/11
摘要
本实用新型提供了一种用于污水处理的污水臭氧消毒装置，它包括有两端分别装配曝气头和气泵的管道及串接于管道中的臭氧发生器，其臭氧发生器由两端分别设置管道连接口的密闭筒壳和经支架板平行设置于密闭筒壳内的多组臭氧发生管及电连接臭氧发生管的高压电源组成;所述的臭氧发生管由金属管或金属网管与通过两端的绝缘架安装于轴心处的金属芒刺线构成。本污水臭氧消毒装置与现行的同类设备相比较，具有产生臭氧效率高，设备配置及运行成本低，使用安全可靠的特点。
权利要求书

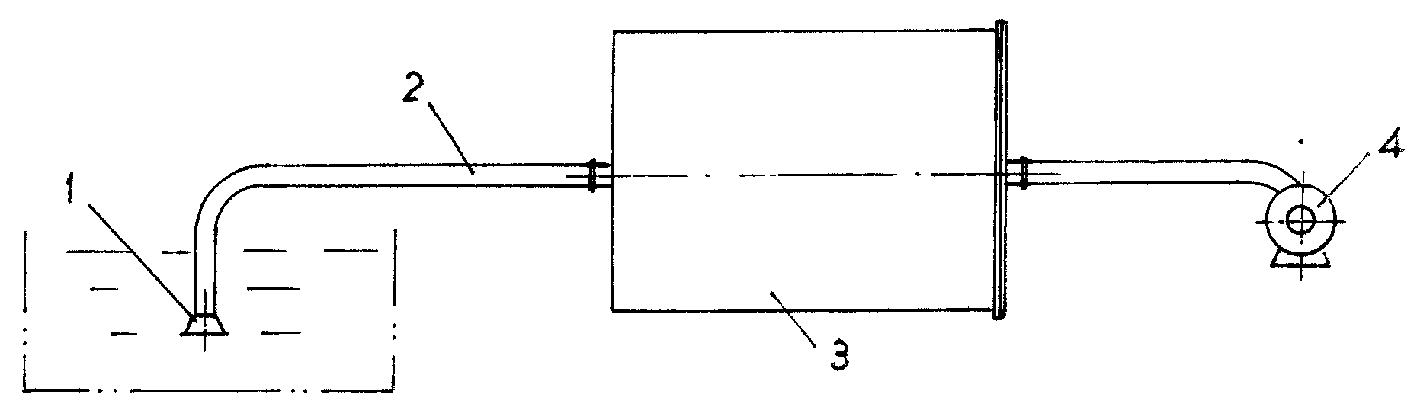

1、一种污水臭氧消毒装置，包括有两端分别装配曝气头(1)和气泵(4) 的管道(2)及串接于管道中的臭氧发生器(3)，其特征是：所述的臭氧发生 器(3)由两端分别设置管道连接口(5)的密闭筒壳(6)和经支架板(7)平行设置 于密闭筒壳内的多组臭氧发生管(8)及电连接臭氧发生管的高压电源(9)组 成;所述的臭氧发生管(8)由金属管或金属网管(10)与通过两端的绝缘架(12) 安装于轴心处的金属芒刺线(11)构成。
2、根据权利要求1所述的污水臭氧消毒装置，其特征是：在绝缘架 (12)上设置有防电击穿的沟槽(13)。
说明书
污水臭氧消毒装置
技术领域
本实用新型涉及污水处理设备，具体说是一种污水 臭氧消毒装置。
背景技术
利用臭氧对污水进行消毒处理，因其设备结构简单，配置方便，而得 到越来广泛的使用。但由于现行的污水臭氧消毒设备大多采用玻璃或陶瓷 电介管型臭氧发生器，其臭氧发生效率低，电介管发热、受振动易发生爆 裂，而影响消毒设备的正常运行及增加设备运行的维修费用。
发明内容
本实用新型的目的在于针对上述问题，提供一种臭氧发生效率高， 设备使用可靠，运行及维修费用低的污水臭氧消毒装置。
实现上述目的的技术方案是：一种污水臭氧消毒装置，包括有两端 分别装配曝气头和气泵的管道及串接于管道中的臭氧发生器，其臭氧发生 器由两端分别设置管道连接口的密闭筒壳和经支架板平行设置于密闭筒壳 内的多组臭氧发生管及电连接臭氧发生管的高压电源组成;所述的臭氧发 生管由金属管或金属网管与通过两端的绝缘架安装于轴心处的金属芒刺线 构成。
本实用新型的技术方案还包括：在绝缘架上设置有防电击穿的沟槽。
本实用新型采用金属芒刺线与金属管或金属网管构成臭氧发生管， 并通过配置的高压电源形成电晕放电，而产生臭氧，用于污水的臭氧消毒， 与现行的污水臭氧消毒装置相比较，具有产生臭氧效率高，设备配置及运 行成本低，使用安全可靠的特点。
