申请日2005.05.15
公开(公告)日2006.07.12
IPC分类号B01D35/06
摘要
本实用新型公开了一种装有带电斥油滤芯的污水过滤装置，涉及含油污水处理设备。该装置为一个卧式罐体，罐体两端分别设有入水口和出水口，顶部设有排污油口，在罐内滤芯支座上水平安装有带电斥油滤芯，在罐壁底部设有用于排放悬浮物机械杂质等的排污口。由于采用卧式结构，基本消除了堵塞滤芯的可能性，从而大大延长了装置的使用寿命，利于工业化和持续操作。本实用新型过滤精度高，且具有破乳功能，环保无二次污染;滤芯斥油亲水性能强，易于反洗再生。装置投资和运行成本较低，寿命长，现场适应性好。
权利要求书

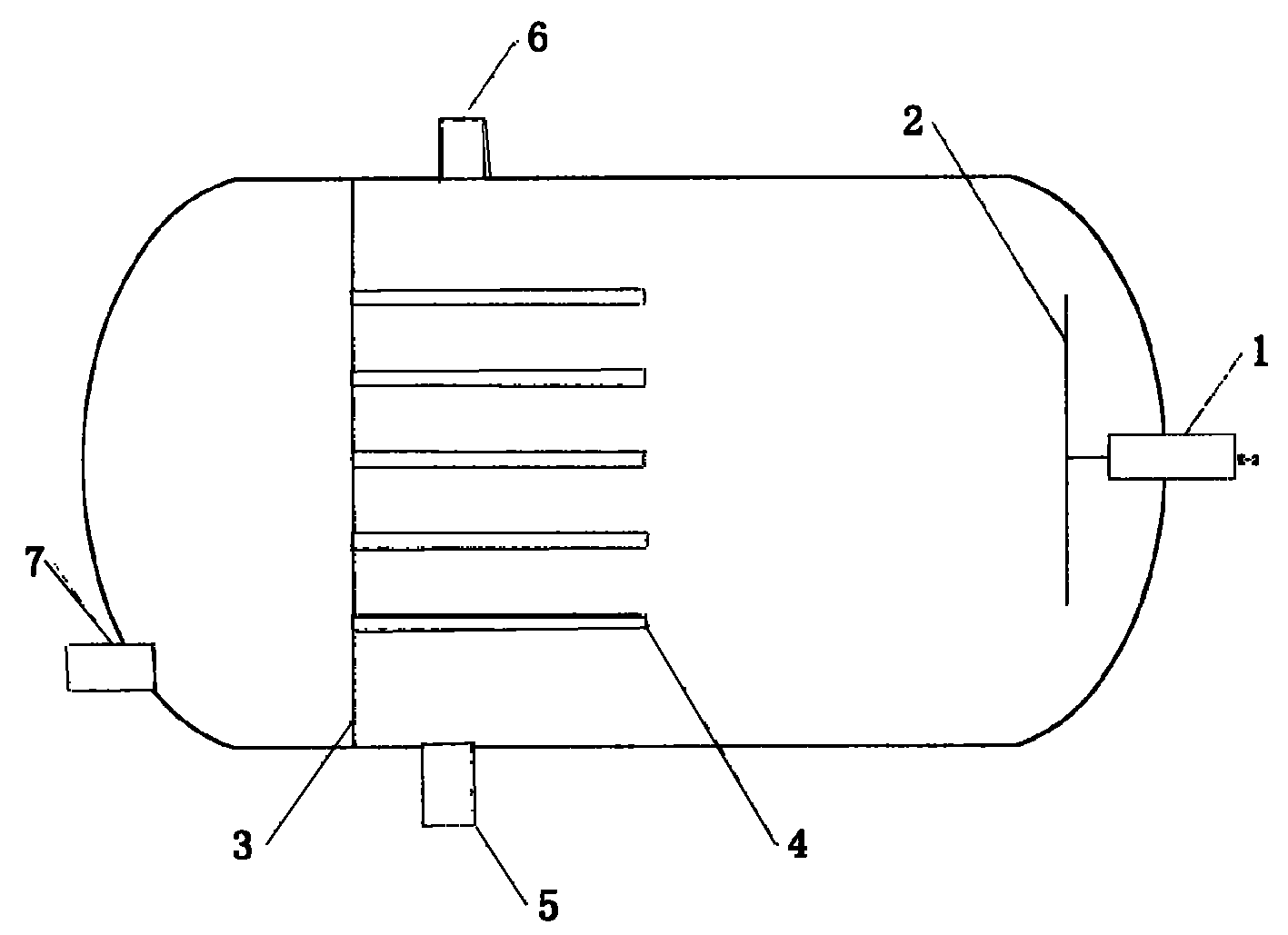

1.一种装有带电斥油滤芯的卧式污水过滤装置，为一个两端分别装有入水口(1) 和出水口(7)的密闭罐，罐的顶部装有污油出口(6)，其特征在于，在罐内滤芯支 座上水平安装有带电斥油滤芯(4)，在罐的底部装有排污口(5)。
说明书
一种装有带电斥油滤芯的卧式污水过滤装置
技术领域：
本实用新型公开一种装有带电斥油滤芯的卧式污水 过滤装置，涉及含油污水处理 设备。
背景技术：
目前，国内油田采用的压力式过滤装置按过滤介质和水流形式可分为如下几类： 石英砂过滤装置、核桃壳过滤装置、双层滤料过滤装置、纤维球过滤装置、金属膜过 滤装置等。不同装置中滤料各不相同。石英砂过滤装置易出现滤料污染、结板、滤速 下降及出水水质变化等现象，需要经常更换。核桃壳过滤装置采用核桃壳作为滤料， 密度较小，反冲洗效率较高，但去除悬浮固体效果较差，长时间运行仍会出现滤料板 结现象。另外，在反冲洗过程中滤料会大量流失。双层滤料过滤装置填装不同比重的 上、下两层滤料，增加了滤料的截污能力，但仍存在滤料污染、流失等现象，并且处 理后的水质很难达到低渗透层注水水质标准。纤维球滤料耐磨耐腐蚀，孔隙率大，但 处理油田污水时反洗再生不均匀、不彻底，过滤精度不稳定，对原水水质要求高，需 风量大，设备投资高，操作管理不便。金属膜过滤装置使用金属膜制作的滤芯，该滤 芯有一定的耐油污染性，但会发生溶胀，使过滤精度无法保障。另外还有一些过滤装 置采用聚砜超滤膜、陶瓷膜等制成滤芯，但由于滤芯再生困难，成本较高等原因，距 规模推广还有一定距离。现在普遍使用的带有滤芯的过滤装置大多采用立式结构，但 这种立式结构的装置内污水流动状态不合理，不能充分利用装置内容积将油、水和悬 浮物、机械杂质有效地分离开，如果长时间运行，悬浮固体和机械杂质会不断沉积在 装置的底部而无法顺利排出，造成滤芯的堵塞。
发明内容：
本实用新型的目的是要提供一种装有带电斥油滤芯的卧式污水过滤装置，以克服 已有过滤装置的不足。
本实用新型所采用的技术方案是：对聚四氟乙烯膜进行化学改性、热轧，并进行 表面处理，增强膜材料的亲水持有特性;将处理后的滤膜折叠成W形波纹状并定型成 圆柱状，用不锈钢网对滤膜进行加固，制成滤芯。将上述滤芯固定在滤芯支座上并按 水平方向安装在一个密闭的罐内，即采用卧式结构，该密闭罐的左右两端分别装有入 水口和出水口，罐的上下端分别装有污油口和排污口，专用的排污口，能够定期自动 排放过滤装置截留下来的固体悬浮物和机械杂质。
传统的立式结构过滤器中，机械杂质会淤积在滤芯支座上，容易造成膜污染，并 且不易清理;采用卧式结构，机械杂质会在重力的作用下向罐底淤积，基本消除了堵 塞滤芯的可能性，从而大大延长了装置的使用寿命。由于滤膜斥油亲水性很强，非常 易于反洗再生，滤膜孔径小，过滤精度高，具有物理破乳的作用，无二次污染。
