申请日2004.10.27
公开(公告)日2007.06.27
IPC分类号C02F1/42; C02F1/20; C02F1/66
摘要
一种发电机定冷水处理装置，它属于水处理领域，特别是火电厂发电机定冷水系统的水处理装置，它包括阳离子交换器、阴离子交换器，微滤装置，其特征在于它还包括一个具有除氧功能的膜脱气装置和连接在发电机定冷水箱上的缓冲气囊;阴离子交换器为OH型阴离子交换器;阳离子交换器为Na型阳离子交换器和H型阳离子交换器，并联设置。本发明可以去除定冷水中的溶解氧和二氧化碳，并具有良好的定冷水系统常压密封等功能，使定冷水的溶解氧浓度维持在30μg/L以下，使定冷水水质符合行业标准，且有效地防止了发电机定子绕组线圈铜线棒的腐蚀，保证发电机的绝缘性能和运行稳定。
权利要求书

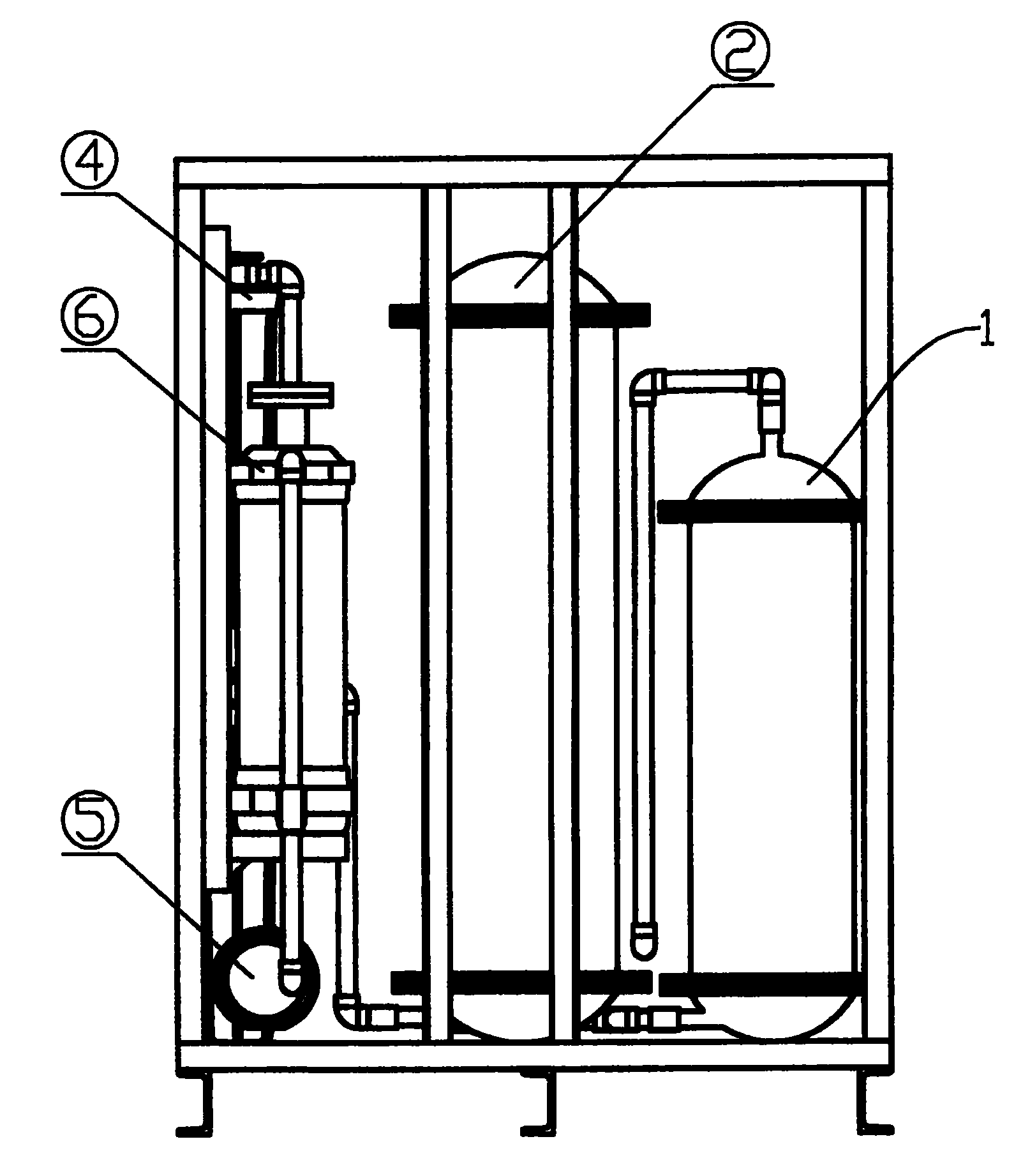

1、一种发电机定冷水处理系统，它包括阳离子交换器(1)、阴离子 交换器(2)、微滤装置(3)、其特征在于它还包括一个连接在发 电机冷水箱(8)与微滤装置(3)之间的带有真空泵(5)的膜 脱气装置(6);所述的阴离子交换器为OH型阴离子交换器;所 述的阳离子交换器为Na型阳离子交换器(11)和H型阳离子交 换器(1)，并联设置;在所述的发电机定冷水水箱(8)上连接 一个缓冲气囊(7)。
2、如权利要求1中所述的发电机定冷水处理系统，其特征在于缓冲 气囊(7)为橡胶或塑料或尼龙做成的气囊。
3、如权利要求1中所述的发电机定冷水处理系统，其特征在于所述 的微滤装置为多级。
4、如权利要求1中所述的发电机定冷水处理系统，其特征在于所述 的膜脱气装置(6)中的脱气膜为憎水性脱气膜。
5、一种如权利要求1中所述的发电机定冷水处理系统的工艺，其特 征在于它包括如下的步骤：
A：首先通过OH型阴离子交换器去除发电机定冷水系统补充水中 的CO2;
B：去除发电机定冷水中的盐分：当发电机定冷水进入由H型阳离 子交换器(1)和OH型阴离子交换器(2)组成的一级除盐装置时，其 中的阴阳离子被离子交换树脂除去;
C：提高发电机定冷水的pH：发电机定冷水经Na型阳离子交换器和 OH型阴离子交换器串联处理后，其出水含有少量碱性物质NaOH，进入定 冷水箱后提高定冷水的pH值;或通过调节处理水量，调节定冷水的pH 值;
D：通过多级微滤装置先去除经过离子交换器处理的补充水或定冷 水携带的大于5μm的离子交换树脂碎小颗粒，再去除经过离子交换器处 理的补充水或定冷水携带的上一步骤中未能除去的小于5μm大于0.25 μm的离子交换树脂碎小颗粒;
E：除去定冷水中的氧气分子：经过了多级微滤装置处理的补充 水或定冷水进入膜脱气装置中的脱气膜时，在真空条件下，水中的氧气 分子被选择性透过脱气膜，而水被阻止通过。
说明书
发电机定冷水处理系统及工艺
技术领域：
本发明涉及一种发电机定冷水处理系统及工艺，它属于水处理领域， 特别是火电厂发电机定冷水系统的水处理装置和工艺。
背景技术：
火电厂发电机定冷水系统的水质控制关系到发电机组的运行安全， 是火电厂化学技术人员的主要工作内容之一。由于发电机定子绕组铜导 线的腐蚀产物进入定冷水形成铜离子，导致发电机定子绕组铜导线腐蚀 和定冷水的电导率增大，危及发电机的安全。为解决上述问题，目前的 定冷水系统均在定冷水循环回路中并联离子交换混床装置，部分处理定 冷水，其主要原理是离子交换混床装置中的阴、阳离子交换树脂在定冷 水中分别进行如下反应：
①2R-H+Cu2+=R-Cu+2H+
②nR-OH+X11-=R-X+nOH-
③H++OH-=H2O
经离子交换混床装置处理之后，定冷水中的阴离子和因发电机定子 绕组铜导线腐蚀进入定冷水的铜离子被除去，定冷水中的铜离子浓度和 电导率降低。同时调整离子交换混床装置中的阴阳树脂比例和种类，还 可以提高定冷水的pH值，从而使定冷水水质符合行业标准。但是该设备 没有去除定冷水中的溶解氧的功能，所以不能阻止发电机定子绕组铜导 线在定冷水中的氧腐蚀，实际上没有彻底解决发电机定子绕组铜导线的 腐蚀问题，只是为使定冷水水质满足行业标准而采取的措施。因此，这 样的系统在运行的时候，不能有效防止发电机定子绕组铜导线的腐蚀和 保证发电机的安全运行。
发明内容：
本发明的目的在于提供一种可以既可以净化定冷水，使得定冷水水 质符合行业标准，又可以除去定冷水中的溶解氧和二氧化碳，消除导致 发电机定子绕组铜导线氧腐蚀的因素，确保发电机定子绕组铜导线不被 腐蚀的发电机定冷水处理装置及工艺。
本发明的目的是这样实现的：
一种发电机定冷水处理系统，它包括阳离子交换器、阴离子交换器、 微滤装置、其特征在于它还包括一个连接在发电机冷水箱与微滤装置之 间的带有真空泵的膜脱气装置;所述的阴离子交换器为OH型阴离子交换 器;所述的阳离子交换器为Na型阳离子交换器和H型阳离子交换器，并 联设置;在所述的发电机定冷水水箱上连接一个缓冲气囊。
所述的缓冲气囊为橡胶或塑料或尼龙做成的气囊。
所述的微滤装置为多级。
所述的膜脱气装置中的脱气膜为憎水性脱气膜。
本发明的包括如下的工艺步骤：
A：首先通过OH型阴离子交换器去除发电机定冷水系统补充水中的 CO2;
B：去除发电机定冷水中的盐分：当发电机定冷水进入由H型阳离 子交换器和OH型阴离子交换器组成的一级除盐装置，定冷水中的阴阳 离子被离子交换树脂除去;
C：提高发电机定冷水的pH：发电机定冷水经Na型阳离子交换器 和经OH型阴离子交换器串联处理后，其出水含有少量碱性物质NaOH，进 入定冷水箱后提高定冷水的pH值;或通过调节处理水量，调节定冷水的 pH值;
D：通过多级微滤装置先去除经过离子交换器处理的补充水或定冷 水携带的大于5μm的离子交换树脂碎小颗粒，再去除经过离子交换器处 理的补充水或定冷水携带的上一步骤中未能除去的小于5μm大于0.25 μm的离子交换树脂碎小颗粒;
E：除去定冷水中的氧气分子：经过了多级微滤装置补充水和定 冷水进入膜脱气装置中的脱气膜时，在真空条件下，水中的氧气分子被 选择性透过脱气膜，而水被阻止通过。
定冷水箱压力平衡：由于气囊的体积是可变的，且其压力始终与 大气压平衡，当气囊与定冷水箱连接时，可容纳由于定冷水水箱的水位 升高或降低是排出或吸入的气体，使定冷水箱的压力保持恒定，为定冷 水系统的密封和工作稳定创造有利条件。
本发明可以去除定冷水中的溶解氧和二氧化碳，并具有良好的定 冷水系统常压密封等功能，使定冷水的溶解氧浓度维持在30μg/L以下， 消除了导致发电机定子绕组铜导线氧腐蚀的因素，既保护了发电机，又 能使定冷水水质符合行业标准，且有效地防止了发电机定子绕组线圈铜 线棒的腐蚀，保证发电机的绝缘性能和运行稳定。
