申请日2004.10.29
公开(公告)日2005.11.02
IPC分类号C02F9/14; C02F3/30
摘要
本实用新型公开了一种可自动过滤固状废物的畜牧场废水处理装置，它包括沉沙井、自动过滤装置、厌氧池、好氧池，自动过滤装置包括一滤室，滤室内设有若干个的滤板、滤框，以及用于控制板框动作的压缩电机，滤室设有废液入口以及在底部设有滤渣出口和滤液出口;滤液出口与厌氧池或好氧池的入口相接通，废液入口与沉沙井的出口相接通;滤室内装有若干个的压力感应器;滤室的顶部设有进气口，该进气口与压缩空气管道相连接。采用该结构后，基本上可以去除废水中的各种固体悬浮物，使废水中COD去除40～50%，SS去除90%，而且既可以使得整个生产占地面积少，又可防止暴气池产生膨胀污泥，从而提高废水处理效率，减少废水处理时间和能耗，节约运行费用。
权利要求书
1.一种可自动过滤固状废物的畜牧场废水处理装置，其特征在于：它包括 沉沙井、自动过滤装置、厌氧池、好氧池，畜牧场废水的排出口与沉沙井的入 口相接通;沉沙井的出口与自动过滤装置的入口相接通;自动过滤装置的出口 与厌氧池或好氧池的入口相接通;厌氧池的出口与好氧池的入口相接通或好氧 池的出口与厌氧池入口相接通;所述的自动过滤装置为框式压滤机。
2.根据权利要求1所述的一种可自动过滤固状废物的畜牧场废水处理装置， 其特征在于：所述的自动过滤装置包括滤室，滤室内设有若干个的滤板、滤框， 以及用于控制板框动作的压缩电机;滤室设有废液入口以及在底部设有滤渣出 口和滤液出口;滤液出口与厌氧池的入口相接通，废液入口与沉沙井的出口相 接通;滤室内装有若干个的压力感应器;滤室的顶部设有进气口，该进气口与 压缩空气管道相连接。
3.根据权利要求2所述的一种可自动过滤固状废物的畜牧场废水处理装置， 其特征在于：所述的滤室的废液入口与沉沙井的出口之间还设有第一电磁阀和污水泵;第一电磁阀的入口端与沉沙井的出口相接通，第一电磁阀的出口端与 泵的入口端相接通，泵的出口端与滤室的废液入口相接通。
4.根据权利要求2所述的一种可自动过滤固状废物的畜牧场废水处理装置， 其特征在于：所述的滤室的进气口与压缩空气管道之间还设有第二电磁阀。
5.根据权利要求2所述的一种可自动过滤固状废物的畜牧场废水处理装置， 其特征在于：所述的自动过滤装置还包括电脑控制器，压力感应器的输出接至 电脑控制器的输入，电脑控制器的输出分别接至第一电磁阀、第二电磁阀、水 泵、压缩电机、空气压缩机。
说明书
一种可自动过滤固状废物的畜牧场废水处理装置
技术领域
本实用新型涉及一种废水处理装置，特别是涉及一种可自动过滤固状废物 的畜牧场废水处理装置。
背景技术
随着我国国民经济的快速发展，人民生活水平的不断提高，也促使畜牧业 得到了较快的发展，随之带来的是畜牧养殖场的大量增加，这些畜牧养殖场在 丰富我们物质产品的同时，畜牧养殖生产过程中产生的废水也造成了对环境的 一定污染，为此，现有的畜牧养殖场通常都要装备废水处理装置，以实现对废 水的处理，避免造成对水资源的污染。目前畜牧养殖场的废水处理装置，参见 图1所示，它包括有沉沙井1′、格栅过滤2′、厌氧池3′、好氧池4′，由 畜牧养殖场排出的废水依次经过沉沙井1′、格栅过滤2′、厌氧池3′、好氧 池4′后或依次经过沉沙井1′、格栅过滤2′、好氧池3′、厌氧池4′后，废 水被净化，固体废物、污泥等被分离，使排放出来的废水达到符合国家环境保 护的排放标准。但是，由于现有的废水处理装置采用的是格栅对废水中固型物 进行过滤，对于小于0.5厘米的固型物则无法过滤，而畜牧养殖场废水中是含 有大量尺寸较小的有机固型物，这样就会使废水中TOD量仍然较大，加重了后 续工序对固型物的处理工作量，使厌氧池、好氧池暴气等工艺处理废水时间延 长和能耗增大，降低了处理效率;而且会产生大量膨胀污泥，泡沫多，影响处 理效率，增加对清理污泥的工作量;同时，现有的废水处理装置占地面积较大， 影响土地的有效使用。
实用新型内容
本实用新型的目的在于克服现有技术之不足，提供一种可自动过滤固状废 物的畜牧场废水处理装置，可以实现基本去除废水中的各种固体悬浮物，从而 既使得整个生产占地面积少，又可防止暴气池产生大量膨胀污泥，提高废水处 理效率;同时，还可减少废水处理时间和能耗，节约运行费用。
本实用新型解决其技术问题所采用的技术方案是：一种可自动过滤固状废 物的畜牧场废水处理装置，它包括沉沙井、自动过滤装置、厌氧池、好氧池， 畜牧场废水的排出口与沉沙井的入口相接通;沉沙井的出口与自动过滤装置的 入口相接通;自动过滤装置的出口与厌氧池或好氧池的入口相接通;厌氧池的 出口与好氧池的入口相接通或好氧池的出口与厌氧池入口相接通;所述的自动 过滤装置为框式压滤机。

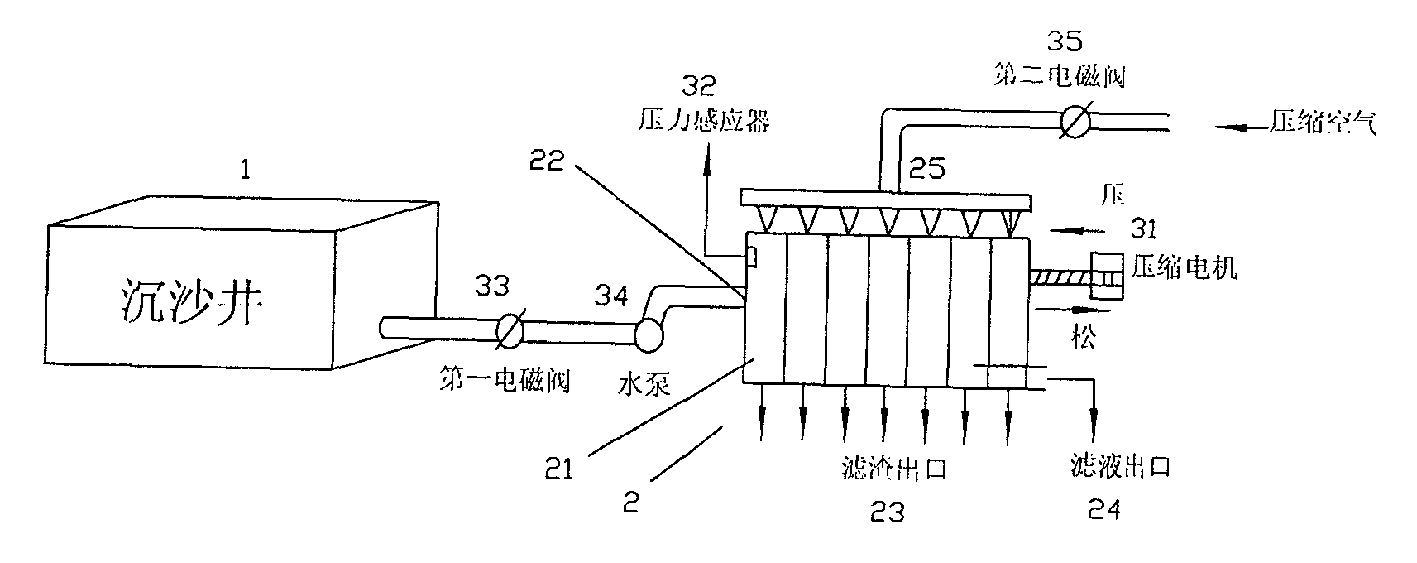

所述的自动过滤装置包括一滤室，滤室内设有若干个的滤板、滤框以及用 于控制板框动作的压缩电机;滤室设有废液入口以及在底部设有滤渣出口和滤 液出口;滤液出口与厌氧池的入口相接通，废液入口与沉沙井的出口相接通; 滤室内装有若干个的压力感应器;滤室的顶部设有进气口，该进气口与压缩空 气管道相连接。
所述的滤室的废液入口与沉沙井的出口之间还设有第一电磁阀和污水泵; 第一电磁阀的入口端与沉沙井的出口相接通，第一电磁阀的出口端与泵的入口 端相接通，泵的出口端与滤室的废液入口相接通。
所述的滤室的进气口与压缩空气管道之间还设有第二电磁阀。
所述的自动过滤装置还包括电脑控制器，压力感应器的输出接至电脑控制 器的输入，电脑控制器的输出分别接至第一电磁阀、第二电磁阀、泵、压缩电 机。
使用时，畜牧养殖场的废水先流至沉沙井，沉沙井一般为3～5m3的水泥或 其它材料制成的容器，下方设有一排沙孔，侧方设有一出口，该出口接至自动 过滤装置;当滤室内没有废水，而滤渣出口和滤液出口均关闭的状态下，电脑 控制器输出信号给污水泵和第一电磁阀，使第一电磁阀打开，污水泵工作，第 一电磁阀打开后，经过沉沙井处理后的废水流过第一电磁阀，并在泵的扬升下 进入自动过滤装置的滤室，随着废水的不断进入，滤室内的压力也逐渐增强， 当滤室内充满废液时，压力上升至额定值，则压力感应器向电脑控制器输出感 应信号，电脑控制器输出控制信号给第一电磁阀和污水泵，使第一电磁阀关闭， 泵停止工作，这样，沉沙井的废水就不会再流到自动过滤装置中;与此同时， 在电脑控制器的控制下，滤室的滤液出口打开，压缩电机开始工作，挤压出框 内的废水，而滤渣则被截留在板框中，被挤出的废水沿着滤液出口进入厌氧池、 好氧池，进行后工序处理，厌氧池、好氧池为100～500m3的水泥或混凝土或不 锈钢或玻璃钢制成的容器，其下方有搅拌装置或分布空气的射流曝气器;经厌 氧池、好氧池处理完后的废水为达到排放标准的废水，可以排入河流等领域， 而不会造成污染。当废水被挤压出去后，滤室内剩余的为滤渣，同时，滤室内 的压力又开始上升，压力传感器感知后，向电脑控制器输出感应信号，则电脑 控制器向压缩电机输出信号，使电机反向转动，从而松开板框至原来状态，与 此同时，在电脑控制器控制信号的控制下，第二电磁阀和滤渣出口被打开，压 缩管道内的压缩空气经由第二电磁阀而进入滤室，将滤室内的滤渣吹出。待滤 渣排出后，滤渣出口、滤液出口关闭，自动过滤装置又进入下一轮工作。
本实用新型的有益效果是，由于采用了沉沙井、自动过滤装置、厌氧池、 好氧池来作为畜牧场废水处理装置，且畜牧场废水的排出口与沉沙井的入口相 接通，沉沙井的出口与自动过滤装置的入口相接通，自动过滤装置的出口与厌 氧池或好氧池的入口相接通，厌氧池的出口与好氧池的入口相接通或好氧池的 出口与厌氧池的入口相接通，其中自动过滤装置为板框式压滤机，特别是采用 了自动过滤装置来处理废水中的固体废物，基本上可以去除废水中的各种固体 悬浮物，使废水中COD去除40～50%以上，SS去除90%以上，而且既可以使得整 个生产占地面积少，又可防止暴气池产生大量膨胀污泥，从而提高废水处理效 率;由于采用了电脑控制器对电路进行自动控制，可以根椐生产需要控制废水 的流量、自动排除被过滤物，而且还可实现过载保护，可减少废水处理时间和 能耗，节约运行费用。
