申请日2004.09.08
公开(公告)日2005.09.07
IPC分类号C02F1/52; C02F1/40; B01D61/14
摘要
本实用新型涉及含油苦咸污水处理装置，它包括混凝沉降装置、自然沉降装置、FL含油污水处理装置和淡化处理装置。所述FL含油污水处理装置包括油水分离器和微孔精细过滤器，油水分离器包括进、出水管，压力表和可逆的传动机构及一个封闭的容器，容器的空腔内设有上、下两块网孔压板，两压板之间均布充装有过滤介质，下压板是固定的，板下面安装布水器与出水管相接，上压板由传动机构驱动可作上下双向运动，板上面布水器与进水管相接;淡化处理装置包括超滤复合过滤器，其内至少有一根、一端头封闭的PE-UHMW/PES超滤复合管，该超滤复合管固装在管盒的进水接口上。经本装置处理后的含油污水可达到油田回注要求，及现行的排放要求，完全符合环保节能要求。
权利要求书

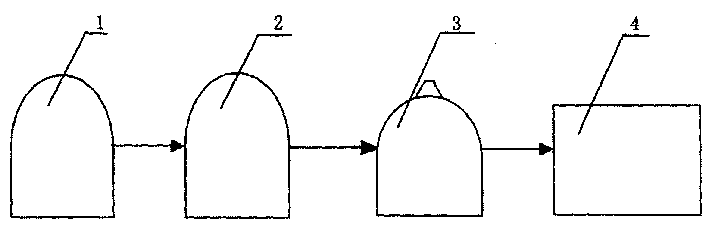

1、含油苦咸污水处理装置，包括混凝沉降装置(1)、自然沉降装置 (2)其特征在于：还包括FL含油污水处理装置(3)和淡化处理装置(4)。
2、根据权利要求1所述的含油苦咸污水处理装置，其特征在于：所 述的FL含油污水处理装置(3)包括油水分离器和微孔精细过滤器，所述 油水分离器包括进水管(5)和出水管(10)，压力表(7)和可逆的传动 机构及一个封闭的容器(11)，容器(11)的空腔内设有上、下两块网孔 压板(8、8’)，两压板之间均布充装有过滤介质(9)，下压板(8’)是固 定的，板下面安装布水器(6’)与出水管(10)相接，上压板(8)由传 动机构驱动可作上下双向运动，板上面安装布水器(6)与进水管(5)相 接。
3、根据权利要求1或2所述的含油苦咸污水处理装置，其特征在于： 所述淡化处理装置(4)为超滤复合过滤器，超滤复合过滤器内至少有一 根、一端头封闭的PE-UHMW/PES超滤复合管，该超滤复合管固装在管盒的 进水接口上，所述PE-UHMW/PES超滤复合管由过滤管体和其外表面所刮的 超滤膜构成，PE-UHMW/PES超滤复合管的过滤管体采用200～300万分子量 的低压超高分子量聚乙烯材料，经烧结工艺制成。
4、根据权利要求3所述的含油苦咸污水处理装置，其特征在于：所 述PE-UHMW/PES超滤复合管上所附的超滤膜的膜液配方以重量份计为，醋 酸纤维素20～30份，甲酰胺10～20份，丙酮50～60份。
说明书
含油苦咸污水处理装置
(一)技术领域：
本实用新型涉及油田采出水的处理装置，具体地说是含油苦咸污水的 处理装置。
(二)背景技术：
在石油开采过程中，会有大量的含油污水产生，而海洋油田或盐碱地 区油田的采出水中不仅含油，还会含有大量盐分，而目前油田采出水的处 理方法主要包括混凝沉降、自然沉降，采用核桃壳或PVC烧结管进行精 细过滤，或采用气浮工艺、化学工艺或生化工艺，上述工艺主要可以去除 油田采出水中的石油类和悬浮类污染物，因此只适用于一般的含油污水处 理，而不适合于含油苦咸污水的处理。现有技术中没有含油苦咸污水的处 理方法。
“19世纪争煤，20世纪争石油，21世纪可能争水”，水资源危机已经 开始困扰越来越多的国家，为寻求新的水资源，许多国家都在不断努力进 行研究。当前，国内外普遍采用的反渗透法、蒸馏法、电析法等几种苦咸 污水淡化技术均不能去除油，且投资大、设备复杂、能耗大，淡化成本高， 每立方米淡化成本2～5元，严重制约着陆地水资源，特别是地下水资源 的可持续利用。因此迫切需要发明一种可以去除油污并能将陆地苦咸污水 淡化的技术，对含油的苦咸污水进行处理使其达到回用及国家排灌标准。
(三)实用新型内容：
本实用新型将提供一种含油苦咸污水的处理装置，该装置可以一次性 的处理含油苦咸污水，并使其达到可回用、排灌的标准。
本新型含油苦咸污水处理装置，也包括混凝沉降装置、自然沉降装置， 所不同的是：它还包括FL含油污水处理装置和淡化处理装置;所述的混 凝沉降装置及自然沉降装置均可采用现有的、任意种类、型号的混凝沉降 装置及自然沉降装置。
所述的FL含油污水处理装置包括油水分离器和微孔精细过滤器，其 中所述油水分离器包括进水管和出水管，压力表和可逆的传动机构及一个 封闭的容器，容器的空腔内设有上、下两块网孔压板，两压板之间均布充 装有过滤介质，下压板是固定的，板下面安装布水器与出水管相接，上压 板由传动机构驱动可作上下双向运动，板上面安装布水器与进水管相接; 而所述的微孔精细过滤器则可采用现有、任意的微孔精细过滤器。由于该 油水分离器是采用特殊工艺制成的具有亲油疏水特性的高弹材料作为油 水分离介质的油水分离器，可根据不同的水质情况调整各种材料介质的配 比，并利用机械装置调整过滤介质的密度，改变介质的毛细孔径，实现不 同水质处理精度和流量的调节，将油水分离，使水能通过，而将污油留下， 从而达到除油的目的，因此经过油水分离器吸附除油的苦咸污水，含油量 可降至1mg/以下。
所述淡化处理装置可以是现有的任何一种淡化装置，如反渗透膜，但 最好采用超滤复合过滤器，超滤复合过滤器内至少有一根、一端头封闭的 PE-UHMW/PES超滤复合管，该超滤复合过滤管固装在管盒的进水接口上; 由于本PE-UHMW/PES超滤复合过滤管具有很好的过滤效果，及耐腐蚀、耐 冲击作用，而且当液体中的杂质阻塞其孔滤壁孔隙时，可以通过反冲洗， 将杂质清理，使之可反复使用，因此经过淡化处理后的水源其氯化物含量 在250mg/l以下、悬浮物含量在1mg/l以下，完全可达到回注或排灌的标 准。
上述PE-UHMW/PES超滤复合管的管体可以是一般的PE过滤管，其过 滤管体的外表面附有超滤膜的PE-UHMW/PES超滤复合管;且PE-UHMW/PES 超滤复合管的过滤管体最好采用200～300万分子量的低压超高分子量聚 乙烯材料，经传统烧结工艺制成。
所述PE-UHMW/PES超滤复合管上所刮的超滤膜可以是现有的任何一种 超滤膜，但最好采用膜液配方以重量份计为，醋酸纤维素20～30份，甲 酰胺10～20份，丙酮50～60份所制成的超滤膜。
采用本新型含油苦咸污水处理装置，将含油苦咸污水通过传统的混凝 沉降装置及自然沉降装置处理后，再通过含油污水处理装置将水中的油、 悬浮物、杂质等吸咐，其后再通过淡化处理装置，将苦咸污水中的氯化物 通过PE-UHMW/PES超滤复合管进行过滤，即可得清亮透明的淡水，其含油 浓度在1mg/l以下，悬浮物含量在1mg/l以下，氯化物含量在250mg/l以 下，这样即成为符合回用及国家排灌标准的淡水，因此本新型含油苦咸污 水处理装置是对含油苦咸污水淡化处理的一个重大突破。本含油苦咸污水 处理装置结构简单，操作简单，能耗低，每吨水耗电量在0.36KW/H;其 投资成本少，成本低廉，每立方米的含油苦咸污水淡化成本仅为1～2元， 且装置中的过滤管和滤芯可反复使用;而且其污水处理量大，经本装置处 理后的含油污水不仅可达到油田回注要求，还可达到现行的排放要求，因 此完全符合环保节能要求。
