申请日2004.09.02
公开(公告)日2005.08.31
IPC分类号C02F1/461
摘要
本实用新型公开了一种微电解排污水处理仪，它设置有楔形过滤网，电极，微电解电子控制器，楔形过滤网固定在壳体中部内壁上，电极和所述微电解电子控制器固定在上部盲板上，电极和微电解电子控制器电连接。它采用微电解电子除垢技术，能有效降低水体的绝对硬度，采用旋流过滤技术，能将方文石有效地过滤掉，而且不堵塞滤网。本实用新型操作方便，结构巧妙，技术先进。
权利要求书

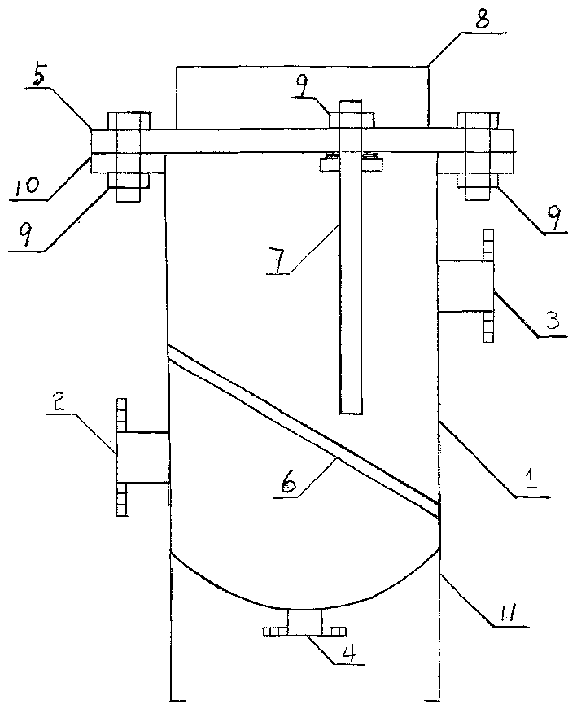

1、一种微电解排污水处理仪，包括壳体(1)，设置于壳体下部 的进水口(2)，设置于壳体上部的出水口(3)，设置于壳体底部的 排污口(4)，上部盲板(5)，其特征在于：它还设置有楔形过滤网 (6)，电极(7)，微电解电子控制器(8)，所述楔形过滤网固定 在壳体中部内壁上，所述电极和所述微电解电子控制器固定在上部盲 板上，电极和微电解电子控制器电连接。
2、权利要求1所述微电解排污水处理仪，其特征在于所述楔形 过滤网倾斜固定在壳体中部内壁上。
3、权利要求1或2所述微电解排污水处理仪，其特征在于所述 楔形过滤网倾斜角度为30度-60度。
4、权利要求3所述微电解排污水处理仪，其特征在于所述进水 口、出水口、排污口的外端口边分别固定设有法兰盘。
说明书
微电解排污水处理仪
【技术领域】
本实用新型涉及一种电子水处理仪，具体地，涉及一种微电解排污水处理仪。
【背景技术】
微电解排污水处理仪电子除垢后能够产生方文石，方文石是一种 白色絮状物质，在水体循环时必须将其过滤掉，否则就会将管道堵塞。 目前使用的Y型过滤器微电解排污水处理仪的过滤系统能够过滤掉 方文石，但它存在经常拆洗过滤网的问题;自动反冲式过滤器处理仪 对水质进行除垢及过滤，存在排污不彻底的问题;而全自动过滤器和 电子水处理仪配套使用，代价昂贵不经济。以上几种设备在实际使用 过程中存在着操作过于复杂，使用效果差，不经济的问题。
【发明内容】
本实用新型需要解决的问题就在于提供一种微电解排污水处理 仪，它能够有效地降低水体的绝对硬度，极大地提高处理效果。本实 用新型的过滤系统采用旋流式结构，因此使用寿命长，过滤效果好， 操作方便，使用成本低。
为解决上述问题，本实用新型采用如下技术方案：
本实用新型微电解排污水处理仪，包括壳体，设置于壳体下部的 进水口，设置于壳体上部的出水口，设置于壳体底部的排污口，上部 盲板，它还设置有楔形过滤网，电极，微电解电子控制器，所述楔形 过滤网固定在壳体中部内壁上，所述电极和所述微电解电子控制器固 定在上部盲板上，电极和微电解电子控制器电连接。
优选地，本实用新型微电解排污水处理仪所述楔形过滤网倾斜固 定在壳体中部内壁上。倾斜角度为30度-60度。进水口、出水口、 排污口的外端口边分别固定设有法兰盘。
本实用新型的工作原理是：工作时，水从进水口流入，冲击楔形 过滤网，流入楔形过滤网上部，微电解电子控制器向电极输入电信号， 并通过电极作用于水中，电极的材料采用稀有金属，水被微电解，而 后产生方文石，随水体流动，当水体再一次循环至微电解排污水处理 仪时，楔形过滤网将过滤掉方文石。当打开排污口，积聚在排污口的 方文石被排掉。这样水体的绝对硬度降低，从而达到除垢、过滤的目 的。
采用本实用新型的有益效果是：本实用新型采用微电解电子除垢 技术，能有效降低水体的绝对硬度，由于采用旋流过滤技术，能将方 文石有效地过滤掉，而且不堵塞滤网。本实用新型操作方便，结构巧 妙，技术先进。
