申请日2004.10.27
公开(公告)日2006.02.22
IPC分类号C02F3/28
摘要
本实用新型为污水处理装置技术领域提供一种处理污水的管道式污水滤池。其主要特征是由横置的PE材质的大口径管道作为池体，池体两端用封头封闭，在池体一端的封头上部设进水管、下部设清掏管，另一端封头的上部设出水管和排气管、下部设清掏管，在池体内的中部设塑料生物载体填料，在塑料生物载体填料的上部设挡板，挡板不封闭池顶，在塑料生物载体填料的下部设半封闭隔板，封闭隔开下部池体，塑料生物载体填料下面与池底间的空间是沉泥区。与现有技术相比可工业化生产，改善污水处理水质，安装方便不渗不漏，防腐，符合埋地的强度要求。
权利要求书
1.一种管道式污水滤池，其特征在于由横置的PE材质的大口径 管道作为池体，池体两端用封头封闭，在池体一端的封头上部设进水 管、下部设清掏管，另一端封头的上部设出水管和排气管、下部设清 掏管，在池体内的中部设塑料生物载体填料，在塑料生物载体填料的 上部设挡板，挡板不封闭池顶，在塑料生物载体填料的下部设半封闭 隔板，封闭隔开下部池体，塑料生物载体填料下面与池底间的空间是 沉泥区。
2、根据权利要求1所述的管道式污水滤池，其特征在于所述池 体两端的封头可以是板形，也可以是凸形。
说明书
管道式污水滤池
技术领域
本实用新型属于污水处理装置技术领域，具体涉及一种处理污水 的管道式污水滤池。
背景技术
经化粪池处理的生活污水，一般水质达不到排放标准，需经污水处理厂处理后才能排放。由于国内污水处理厂配置不够，能力有限， 大量生活污水被直接排放，这是生活污水对环境污染的主要原因。初 级处理的污水含大量低分子有机物，须进一步降解才能分解为消化 气。
发明内容
本实用新型的目的是设计一种可工业化生产，具有防渗、防腐、 高强度的池体，并能进行厌氧消化功能的管道式污水滤池。

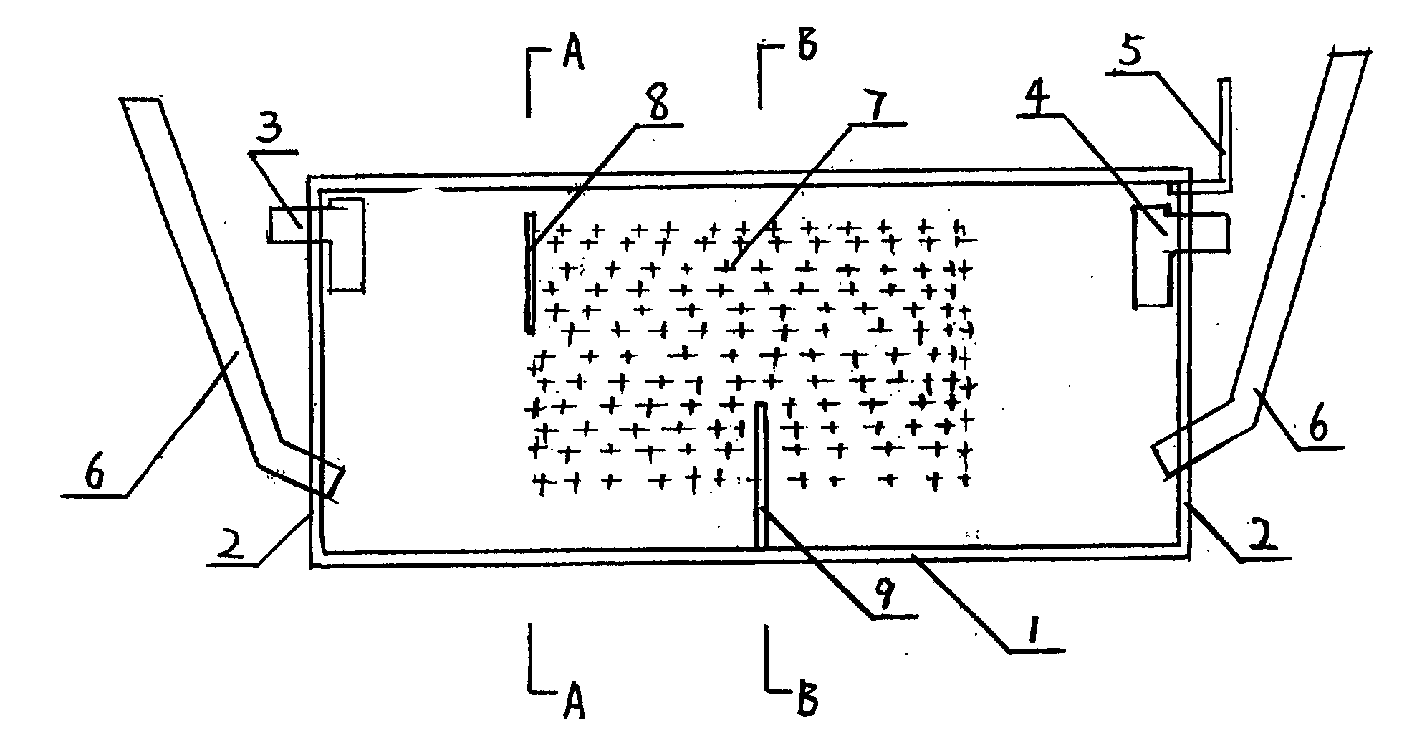

本实用新型的技术方案是由横置的PE材质的大口径管道作为池 体，池体两端用封头封闭，在池体一端的封头上部设进水管、下部设 清掏管，另一端封头的上部设出水管和排气管、下部设清掏管，在池 体内的中部设塑料生物载体填料，在塑料生物载体填料的上部设挡 板，挡板不封闭池顶，在塑料生物载体填料的下部设半封闭隔板，封 闭隔开下部池体，塑料生物载体填料下面与池底间的空间是沉泥区。
本实用新型还可以采取将前述的两个以上池体串联应用，以实现 多级处理。池体两端的封头可以是板形，也可以是凸形。
本实用新型是将横置的大口径管材作为池体，两端由封头封闭， 一端的封头上部设进水管，下部设清掏管，清掏管引至池外;池体内 部设塑料生物载体填料，通过在填料的上部设挡水板，在填料的下部 设半封闭隔板的措施实现滤池水处理工艺。本设计的池体与封头均为 PE材料，采用塑料焊接技术完成加工。将管状材料用于池体，在池 体内设塑料填料，塑料填料表面形成生物膜，从而对有机污水进行生 物降解，净化，具有厌氧消化功能，适于处理有机物含量较高的生活 污水，可用于处理化粪池出水，是从根源防治污水污染的理想措施。 该产品可实现工业化生产，有利于产品的市场化应用，与现有技术相 比可工业化生产，改善污水处理水质，安装方便不渗不漏，防腐，符 合埋地的强度要求。
