申请日2005.05.16
公开(公告)日2005.11.01
IPC分类号A01K63/04
摘要
Abstract_Original: 本創作主要係於一容置槽上設置有一濾材組，同時容置槽內部區隔有至少一污水集水槽及一淨水集水槽，且各集水槽內分設有一沉水馬達，該污水集水槽外側設有一進水管連接於養殖槽，使養殖槽所排出之污水得以經濾棉後進入污水集水槽初步過濾，再藉由沉水馬達將污水抽送經過濾材組進一步過濾，並回流至淨水集水槽，再以沉水馬達分送至各養殖槽中，進而達到循環淨水之效果者。
權利要求書
一種養殖槽多合一循環淨水裝置，主要係於一容置槽上設置有一濾材組，該容置槽內部區隔有至少一污水集水槽以及一淨水集水槽，其中污水集水槽設有濾棉，並銜接有一進水管，該進水管係與各養殖槽管路連結，使各養殖槽所排放出之污水得以經濾棉後進入污水集水槽中，同時污水集水槽與淨水集水槽內各設有一沉水馬達，使污水集水槽中之污水得以抽送至濾材組進行淨化，並回流至各養殖槽，進而形成一循環淨水裝置者。
如申請專利範圍第1項所述之養殖槽多合一循環淨水裝置，其中濾材組進一步包含有第一濾材部以及第二濾材部，使污水集水槽中之污水得以流經第一濾材部及第二濾材部進行二次濾化者。
如申請專利範圍第2項所述之養殖槽多合一循環淨水裝置，其中第一濾材部與第二濾材部內分別設置有濾材者。
如申請專利範圍第2項所述之養殖槽多合一循環淨水裝置，其中第二濾材部內上端進一步設有一濾網層，進而使進入第二濾材部之水得以形成滴流狀者。
如申請專利範圍第1項所述之養殖槽多合一循環淨水裝置，其中容置槽上進一步設有一殺菌裝置，該殺菌裝置係連接於淨水集水槽的出口端者。
如申請專利範圍第5項所述之養殖槽多合一循環淨水裝置，其中殺菌裝置為臭氧殺菌、紫外燈殺菌者。
如申請專利範圍第1項所述之養殖槽多合一循環淨水裝置，其中容置槽上進一步設有一蛋白除浮器，該蛋白除浮器係接設於淨水集水槽的上方者。
如申請專利範圍第7項所述之養殖槽多合一循環淨水裝置，其中蛋白除浮器的側邊進一步連接有一透氣管者。
如申請專利範圍第1項所述之養殖槽多合一循環淨水裝置，其中容置槽外部分別在污水集水槽與淨水集水槽的相對位置處，進一步各設置有一水位顯示管路，以透過水位顯示管查看污水集水槽及淨水集水槽中之水位高度者。
說明書
本創作係為一種與養殖槽污水 淨水有關之設計，尤指一種具有整合各種濾材且具循環效果之淨水裝置者。
一般養殖槽主要係用培養或養殖水中生物，如海產店、養殖場或是一般家用之養殖槽，由於生物生長過程中，必須經由餵食方可供給足夠之食物或養分，而使水中生物能夠逐漸生長。
但水中生物除了需要餵食外，亦會產生排泄物，而其排泄物係漂浮或沉澱在養殖槽中，久之容易造成養殖槽內部水質的污染及池底之優養化，故經常需要更換水，長期下來造成不少水資源之浪費。
因此在目前市面上，大多已採循環的方式讓水能夠不斷的重複使用，以有效節約能源，而在循環的過程中首重水質的淨化，不然恐會因水質污染，影響水中生物的生長。
傳統的淨水方式，主要係將濾水裝置分成淨水池、污水池、粗雜質過濾、懸浮雜質過濾、蛋白除浮器等多數個零件，並且在各池中設置馬達、濾材等設備，不但安裝時需要以「工程施工」方式進行，浪費時間及工資，而且造成日後遷移上的不便，更會佔用空間，非一實用之設計。
緣此，本創作人乃鑒於上述之種種問題，故積多年從事該項產品之研究、設計、製造等豐碩經驗，積極投入大量心血及精力加以研創，終於成功的開發出本創作「養殖槽多合一循環淨水裝置」。
爰是，本創作「養殖槽多合一循環淨水裝置」主要係於一容置槽上設置有一濾材組，同時容置槽內部區隔有一污水集水槽以及一淨水集水槽，且各集水槽內分設有一沉水馬達，該污水集水槽外測設有一進水管，與養殖槽之出水管相連接，使養殖槽所排出之污水得以經濾棉後進入污水集水槽中，再藉由沉水馬達將污水抽送經過濾材組之過濾後，回流至淨水集水槽，再以沉水馬達分送至各養殖槽中，進而達到循環淨水之效果者。
而該濾材組進一步包含有第一濾材部以及第二濾材部，當污水集水槽中之污水利用沉水馬達將其抽送至濾材組時，得以先通過第一濾材部進行第一次過濾後，再流經第二濾材部進行二次過濾，最後再集中於淨水集水槽中，藉以利用二次過濾的方式，達到有效的水質淨化效果。
此外，該淨水集水槽外部進一步可設置有一殺菌裝置，本創作中之殺菌裝置係可為紫外線或為臭氧，使其淨水集水槽所排出之淨水得以再透過殺菌裝置，消滅水中的有害細菌、寄生蟲及分解有機物(如魚食、殘層、排泄物等)，同時可增進水中含氧量並清淨水質。
再者，為了能使整體循環淨水裝置能達到海水的淨化，因此在淨水集水槽外部進一步可再增設有一蛋白除浮器，藉以透過蛋白除浮器消除分離海水中的重金屬、蛋白質、纖維質及有機質。另外，為了能讓使用者清楚得知污水集水槽與淨水集水槽中之水量，因此在容置槽外部分別在污水集水槽與淨水集水槽的相對位置處，進一步各設置有一水位顯示管路，已透過水位顯示管查看污水集水槽及淨水集水槽中之水位高度。
本創作之目的在於：藉由一具有污水集水槽以及淨水集水槽之容置槽，將濾材組整合於容置槽上，並配合養殖槽達到循環淨水的效果，同時可依照不同的需求，選擇搭配各種不同的裝置，如殺菌裝置及蛋白除浮器等，進而構成一養殖槽多合一循環淨水裝置者。
為使貴審查委員方便了解本創作之內容，及所能達成之功效，茲配合圖式詳細說明如下：本創作「養殖槽多合一循環淨水裝置」之結構組成，請參閱第一圖所示，整體循環淨水裝置(1O)主要係搭配養殖槽(2O)使用，設置在養殖槽(2O)的側邊，使養殖槽(2O)所排出之污水得以進入循環淨水裝置(1O)中，進行水質的淨化，並再回流至各養殖槽(2O)中，進而達到一循環淨水之效果。
請再同時配合第二圖及第三圖所示，該循環淨水裝置(1O)主要係於一容置槽(11)上設置有一濾材組(3O)，該容置槽(11)內部區隔有至少一污水集水槽(12)及一淨水集水槽(13)，而容置槽(1O)外側相對於污水集水槽(12)處，設有一進水管(14)，該進水管(14)係與各養殖槽(2O)利用管路(21)連結，使各養殖槽(2O)所排放出之污水得以進入污水集水槽(12)中，而污水集水槽(12)中進一步設有一濾棉(15)，同時污水集水槽(12)與淨水集水槽(13)內則設有第一沉水馬達(16)以及第二沉水馬達(17)。
污水集水槽(12)中之第一沉水馬達(16)主要係將污水抽送至濾材組(3O)中，而濾材組(3O)進一步包含有第一濾材部(31)以及第二濾材部(32)，第一濾材部(31)與第二濾材部(32)內分別設置有濾材，而第二濾材部(32)內上端進一步設有一濾網層(33)，使污水得以流經第一濾材部(31)及第二濾材部(32)後，透過第二濾材部(32)上端之濾網層(33)使污水形成滴流狀，再傳送至淨水集水槽(13)中，而透過淨水集水槽(13)中之第二沉水馬達(17)將淨水集水槽(13)中之淨水抽送至各養殖槽(2O)，進而形成一循環淨水裝置(1O)。
當養殖槽(2O)中之污水經由進水管(14)進入污水集水槽(12)後，由於污水集水槽(12)中設有一濾棉(15)，因此可藉由濾棉(15)將污水中所夾帶之雜質阻擋於濾棉(15)上，再透過第一沉水馬達(16)將污水抽送至第一濾材部(31)中，進行第一次濾化，再流經第二濾材部(32)進行二次濾化，藉以達到水質淨化的效果。
當養殖槽(2O)之污水經過二次濾化後，即可形成淨水，而儲存於淨水集水槽(13)中，再藉由淨水集水槽(13)內部之第二沉水馬達(17)將淨水抽送至各養殖槽(2O)，以使養殖槽(2O)中之水得以保持循環的狀態，同時達到水質淨化的效果。
此外，在容置槽(11)上進一步設置有一殺菌裝置(4O)，該殺菌裝置(4O)係連接於淨水集水槽(13)的出口端，本創作中之殺菌裝置(4O)進一步可為臭氧殺菌或紫外燈殺菌;因此，當淨水集水槽(13)內部之淨水利用第二沉水馬達(17)抽送至各養殖槽(2O)時，得以使淨水先行通過殺菌裝置(4O)，以消滅水中的有害細菌、寄生蟲及分解有機物(如魚食、殘層、排泄物等)，同時可增進水中含氧量，有助於水質的淨化，以確保抽送至各養殖槽(2O)之淨水，得以達到水質完全淨化的效果。
再者，為了能夠使整體循環淨水裝置(1O)亦能適用在海水的淨化，因此在容置槽(11)上進一步設有一蛋白除浮器(5O)，該蛋白除浮器(5O)係接設於淨水集水槽(13)的上方，當海水經由進水管(14)進入污水集水槽(12)後，可利用第一沉水馬達(16)將海水抽送至濾材組(2O)，並透過第一濾材部(21)與第二濾材部(22)對海水進行二次淨化，再送至淨水集水槽(13)中，同時透過蛋白除浮器(5O)消除分離海水中所含帶之重金屬、蛋白質、纖維質及有機質，再利用第二沉水馬達(17)將海水抽送至殺菌裝置(4O)進行殺菌，最後再回流至養殖槽(2O)中，以使整體循環淨水裝置(1O)得以應用在海水的淨化;而蛋白除浮器(5O)的側邊進一步連接有一透氣管(51)，藉以使蛋白除浮器(5O)運作時所氣體得以由透氣管(51)排出。
此外，在容置槽(11)外部分別於污水集水槽(12)與淨水集水槽(13)的相對位置處，進一步各連接有一水位顯示管路(18)，使污水集水槽(12)與淨水集水槽(13)中之水得以分別流入水位顯示管路(18)中，而使污水集水槽(12)與淨水集水槽(13)中之水位同時顯示於水位顯示管路(18)中，以透過水位顯示管路(18)查看污水集水槽(12)及淨水集水槽(13)中之水位高度，而令使用者清楚得知污水集水槽(12)與淨水集水槽(13)中之儲水量。
同時污水集水槽(12)與淨水集水槽(13)底端進一步各接設有一排水管(19)，該排水管(19)係接設於容置槽外部，同時各排水管(19)上進一步設有一止水開關(止水開關為一般習用裝置，故在此不加以說明)，當整體循環淨水裝置(1O)在使用時，止水開關係處於關閉的狀態，以避免污水集水槽(12)與淨水集水槽(13)的水產生外流的現象;反之，當循環淨水裝置(1O)在未使用狀態下，得以使止水開關呈現開啟的效果，以利於循環淨水裝置(1O)的清洗，並使污水集水槽(12)與淨水集水槽(13)內部之水得以排出。
值得一提的是，本創作「養殖槽多合一循環淨水裝置」除可使養殖槽(2O)中之水達到循環淨水之效果外，亦可供使用環境得不同，選擇搭配各種不同之裝置，如殺菌裝置、蛋白除浮器等，並整合為一體，除可有效達到淨水效果外，亦可節省空間上之使用。
惟，上述各名稱係為方便描述本創作之技術內容所定，而非用以限制本案之權利範圍;是以，舉凡依據本案之創作精神所作的等效元件轉換、替代，均應涵蓋在本案之保護範圍內。

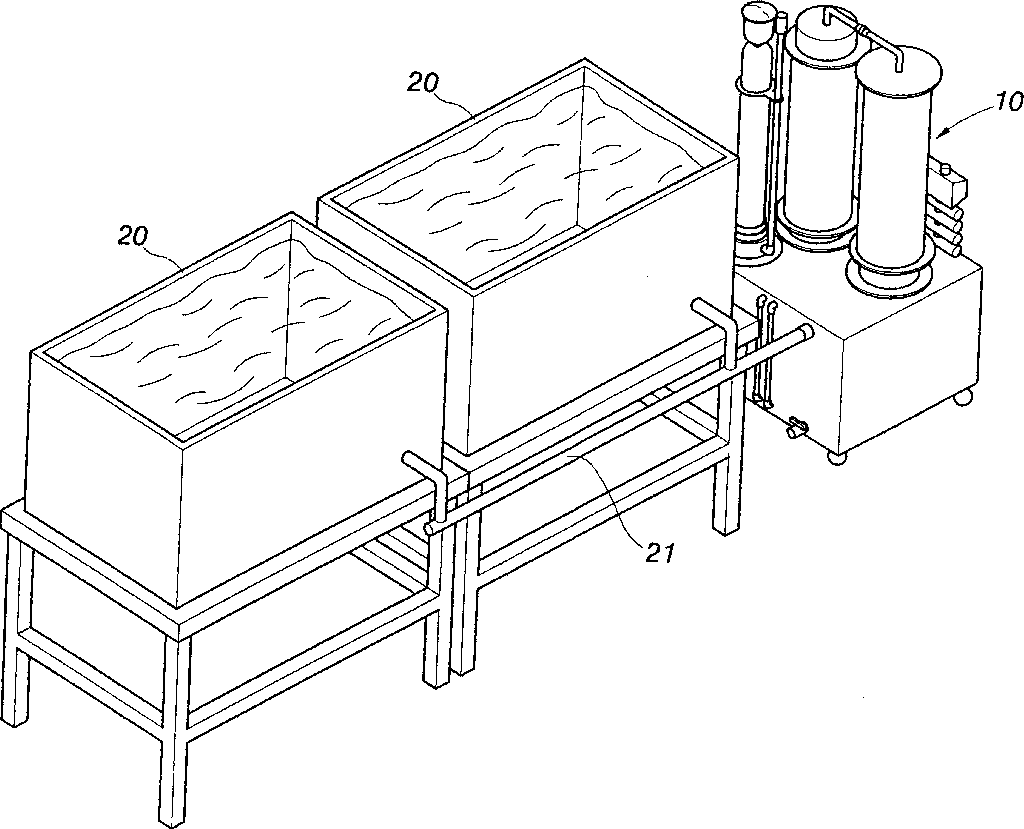

第一圖係為本創作實用時之示意圖。
第二圖係為本創作之外觀示意圖。
第三圖係為本創作之正面示意圖。
