申请日2005.05.13
公开(公告)日2006.06.07
IPC分类号C02F1/00; C02F1/28; C02F1/44; C02F1/38
摘要
本实用新型涉及的洗浴污水净化回收装置，它包括有调节池、毛发聚集器、离心机、多介质过滤器、活性炭过滤器、精密过滤器、反渗透膜过滤器和连接管构成，所述调节池内的污水连接管的入水处设置有毛发聚集器，在调节池上还设有出水连接管，所述出水连接管依次与提升泵、多介质过滤器、活性炭过滤器、精密过滤器、反渗透膜过滤器和清水池相串接，所述清水池连接管经过输送泵将净化后的清水输送回洗浴设备中;由于采用了本设计方案，可以使洗浴污水在净化后的净化水符合GB5749-85国标的饮用水标准，可在本设备下进行循环使用，设备占地面积小，价格低廉，设备的自动化程度高，净化成本低，便于推广和应用。
权利要求书
1.一种洗浴污水净化回收装置，它包括有调节池、毛发聚集器、 离心机、多介质过滤器、活性碳过滤器、精密过滤器、反渗透膜过 滤器和连接管构成，其特征在于：所述调节池内的污水连接管的入 水处设置有毛发聚集器，在调节池上还设有出水连接管，所述出水 连接管依次与提升泵、多介质过滤器、活性碳过滤器、精密过滤器、 反渗透膜过滤器和清水池相串接，所述清水池连接管经过输送泵将 净化后的清水输送回洗浴设备中。
2.据权利要求1所述的洗浴污水净化回收装置，其特征在于： 在所述污水连接管上设置有絮凝剂投加器;在调节池的出水连接管 上设置有消毒剂投加器;在所述活性碳过滤器与精密过滤器之间设 置有阻垢剂投加器;在所述清水池的进水连接管上设有置有消毒剂 投加器。
3.据权利要求1或2所述的洗浴污水 净化回收装置，其特征在 于：所述调节池下方设有排污连接管，在调节池上部还分别设有溢 流连接管和离心回水连接管，所述排污连接管和溢流连接管经排污 泵与离心机输入端相连，所述离心回水连接管与离心机输出端相 连。
4.根据权利要求1或2所述的洗浴污水净化回收装置，其特征 在于：所述清水池上设置有反冲洗连接管，所述调节池上还设置有 反冲洗回水连接管，所述多介质过滤器、活性碳过滤器和精密过滤 器的反冲洗端和反冲洗回水端分别并接到反冲洗连接管和反冲洗 回水连接管上，并且在靠近清水池的反冲洗连接管上串接有反冲洗 泵。
说明书
洗浴污水净化回收装置
技术领域
本实用新型涉及一种污水净化设备，特别是涉及一种公共洗 浴场馆的洗浴污水净化回收装置。
背景技术
我国是一个水资源比较匮乏的国家，用水缺额较大，随着我国 经济的高速发展，水资源缺乏的问题更加紧迫，特别是在我国北方 地区水资源面临严重短缺。在现有技术中也出现了一些净化水的方 法和设施，而这些大多是工业用水的净化回收或者是将生活用水的 污水进行中水化处理，这些中水只能用于浇灌花草树木或冲刷卫生 间坐便器之用。并且现有技术中的这些方法不能达到循环使用。
发明内容
本实用新型的目的是提供一种洗浴污水净化回收装置，通过该 装置，使洗浴后的污水经过净化处理后，满足国家饮用水标准，可重复 使用，以弥补现有技术中存在的不足。

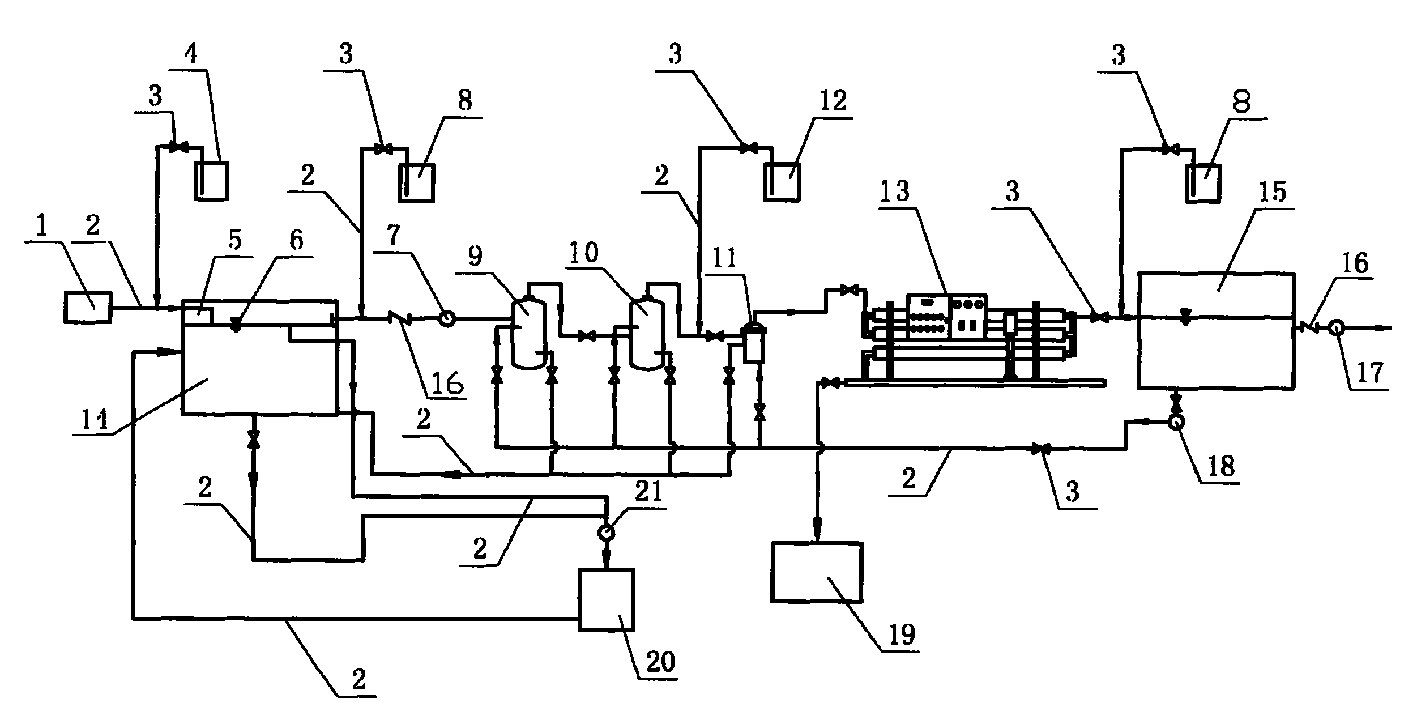

本实用新型是按如下的方式来实现的：一种洗浴污水净化回收 装置，它包括有调节池、毛发聚集器、离心机、多介质过滤器、活 性碳过滤器、精密过滤器、反渗透膜过滤器和连接管构成;所述调 节池内的污水连接管的入水处设置有毛发聚集器，在调节池上还设 有出水连接管，所述出水连接管依次与提升泵、多介质过滤器、活 性碳过滤器、精密过滤器、反渗透膜过滤器和清水池相串接，所述 清水池连接管经过输送泵将净化后的清水输送回洗浴设备中。
在所述污水连接管上设置有絮凝剂投加器;在调节池的出水连 接管上设置有消毒剂投加器;在所述活性碳过滤器与精密过滤器之 间设置有阻垢剂投加器;在所述清水池的进水连接管上设有置有消 毒剂投加器。
所述调节池下方设有排污连接管，在调节池上部还分别设有溢 流连接管和离心回水连接管，所述排污连接管和溢流连接管经排污 泵与离心机输入端相连，所述离心回水连接管与离心机输出端相 连。
所述清水池上设置有反冲洗连接管，所述调节池上还设置有反 冲洗回水连接管，所述多介质过滤器、活性碳过滤器和精密过滤器 的反冲洗端和反冲洗回水端分别并接到反冲洗连接管和反冲洗回 水连接管上，并且在靠近清水池的反冲洗连接管上串接有反冲洗 泵。
本实用新型在使用时，在洗浴后流出的洗浴污水经过污水连接 管上设置的絮凝剂投加器，自动定时定量向污水投加絮凝剂，污水 流入设在调节池内的毛发聚集器，除去洗浴污水中大量的杂质及毛 发后，污水在调节池中絮凝沉淀，调节池的出水连接管中投加消毒 剂使污水首次消毒和澄清，消毒后的污水经提升泵送到多介质过滤 器中，多介质过滤器滤除水中杂质，再经活性碳过滤器滤除水中化 学有机物、臭味、色度及消毒剂中残留的氯离子。活性碳过滤器滤 除后，再进入精密过滤器净化，过滤的水质基本接近净水。在精密 过滤器前由阻垢剂投加器自动定时定量向管道中的净水投加阻垢 剂，目的是保护反渗透膜，不接垢，反渗透膜过滤器可以对净水提 纯，脱去水中化学有机物及离子，净化成可符合GB5749-85国标的 饮用水;再通过消毒剂投加器自动定时定量再投加消毒剂杀菌，使 用时用输送泵送到洗浴中心回用。
在与反冲洗连接管串接的反冲洗泵定时对多介质过滤器、活性 碳过滤器和精密过滤器进行反冲洗。反冲洗时均有污水经反冲洗回 水连接管排至调节池。在调节池中投加絮凝剂、使污水在调节池中 絮凝沉淀，沉淀后的污泥经排污连接管送到离心机甩干做肥料，其 余的污水经离心回水连接管返回到调节池中。
本实用新型洗浴污水净化回收装置的积极效果是：由于采用了 本设计方案，可以使洗浴污水在净化后的净化水符合GB5749-85国 标的饮用水标准，可在本设备下进行循环使用，设备占地面积小， 价格低廉，设备的自动化程度高，净化成本低，便于推广和应用。
