申请日2005.05.13
公开(公告)日2006.08.02
IPC分类号F24F13/22
摘要
本实用新型公开了一种利用空调冷凝水的空调室外机，包括室外换热器、室外机控制板、压缩机底盘、中隔板等，在室外机内还安装有冷凝水利用装置，该冷凝水利用装置是由可收集冷凝水的集水箱、可将冷凝水雾化喷出的雾化器以及可将集水箱内的冷凝水加压注入雾化器的水泵构成，所述集水箱上安装有通入集水箱内的可接收空调冷凝水的冷凝水管，所述雾化器安装在室外换热器的迎风侧，所述水泵的进水端设于集水箱内的底部，其出水端通过高压水管与雾化器连接，水泵通过电源线与室外机控制板电路连接。本实用新型可利用冷凝水的冷量，强化了室外换热器的换热效果，还可对冷凝水进行雾化蒸发处理，避免冷凝水对室外环境的污染。
权利要求书
1、一种利用空调冷凝水的空调室外机，包括室外换热器、室外机控制板、 压缩机底盘、中隔板等，其特征在于：在室外机内还安装有冷凝水利 用装置，该冷凝水利用装置是由可收集冷凝水的集水箱、可将冷凝水 雾化喷出的雾化器以及可将集水箱内的冷凝水加压注入雾化器的水 泵构成，所述集水箱上安装有通入集水箱内的可接收空调冷凝水的冷 凝水管，所述雾化器安装在室外换热器的迎风侧，所述水泵的进水端 设于集水箱内的底部，其出水端通过高压水管与雾化器连接，水泵通 过电源线与室外机控制板电路连接。
2、根据权利要求1所述的空调室外机，其特征在于：所述集水箱内部安 装有水位开关，水位开关通过电源线与室外机控制板电路连接。
3、根据权利要求1或2所述的空调室外机，其特征在于：所述集水箱上 的冷凝水管在通入集水箱之前的管路上还安装有过滤器，集水箱的顶 部安装有溢流水管，集水箱的下部安装有排污水管。
4、根据权利要求3所述的空调室外机，其特征在于：所述集水箱安装在 空调室外机内的中隔板上。
5、根据权利要求3所述的空调室外机，其特征在于：所述集水箱安装在 空调室外机内的压缩机底盘上。
说明书
利用空调冷凝水的空调室外机
技术领域
本实用新型涉及空调技术领域，尤其是一种空调室外机。
背景技术
普通的分体式空调器，其室内蒸发器将室内空气冷凝后会产生冷凝水， 冷凝水通过排水管直接排到室外，冷凝水的随意排放会对室外环境造成污 染，同时温度较低的冷凝水的排放也造成了能量的损失。
为解决冷凝水排放影响室外环境的问题，已经采取的方案有以下几种： 1、中国专利02290587.1“分体式制冷不滴水空调器”，在排水管的出口 上连有分水器，分水器安装在室外机换热器的顶部，将冷却水排到室外机 换热器上进行蒸发，以图解决该问题;该方案由于分水器受安装等因素影 响很大，限制了其使用效果。2、中国专利03284325.9“高效节能不滴水 空调器”在上一个方案的基础上加以改进，增加了抽水装置使蒸发剩余的 冷凝水循环进入分水器(分配盒)，可以较好解决问题，但是循环使用水泵 会造成电力资源的消耗，影响其使用效果。3、中国专利99238540.7“不 滴水空调”利用一种毛细筒特有的溢流缝产生毛细现象来解决冷凝水均匀 流到室外机换热器上，增加冷凝水在翅片上滞留时间，但是冷凝水里的杂 质很容易将溢流缝堵塞而导致失效，因此还有待改进。4、中国专利 99124248.3“利用空调器高低压差为动力的高效蒸发冷却器”提出把冷凝 水收集到一个水箱中，利用水自身的压差使得冷凝水雾化。由于冷凝水的 量不是很大，产生的压差很小，水的雾化效果不理想，影响了冷凝水的回 收利用。
为降低生产成本，市场上的大多数空调室外机没有利用冷凝水的功能;而一 些能够利用冷凝水的技术，根据前面所述也存在一些应用困难。如果能够设计一 种可以利用空调冷凝水的室外机，将有很好的应用前景。
实用新型内容
本实用新型的目的在于提供一种利用空调冷凝水的空调室外机，可收 集全部冷凝水、并可将冷凝水完全雾化以供室外换热器利用。
本实用新型的技术方案是：一种利用空调冷凝水的空调室外机，包括 室外换热器、室外机控制板、压缩机底盘、中隔板等，其特征在于：在室 外机内还安装有冷凝水利用装置，该冷凝水利用装置是由可收集冷凝水的 集水箱、可将冷凝水雾化喷出的雾化器以及可将集水箱内的冷凝水加压注 入雾化器的水泵构成，所述集水箱上安装有通入集水箱内的可接收空调冷 凝水的冷凝水管，所述雾化器安装在室外换热器的迎风侧，所述水泵的进 水端设于集水箱内的底部，其出水端通过高压水管与雾化器连接，水泵通 过电源线与室外机控制板电路连接。
所述集水箱内部安装有水位开关，水位开关通过电源线与室外机控制 板电路连接。
所述集水箱上的冷凝水管在通入集水箱之前的管路上还安装有过滤 器，集水箱的顶部安装有溢流水管，集水箱的下部安装有排污水 管。
所述集水箱安装在空调室外机内的中隔板上。
所述集水箱安装在空调室外机内的压缩机底盘上

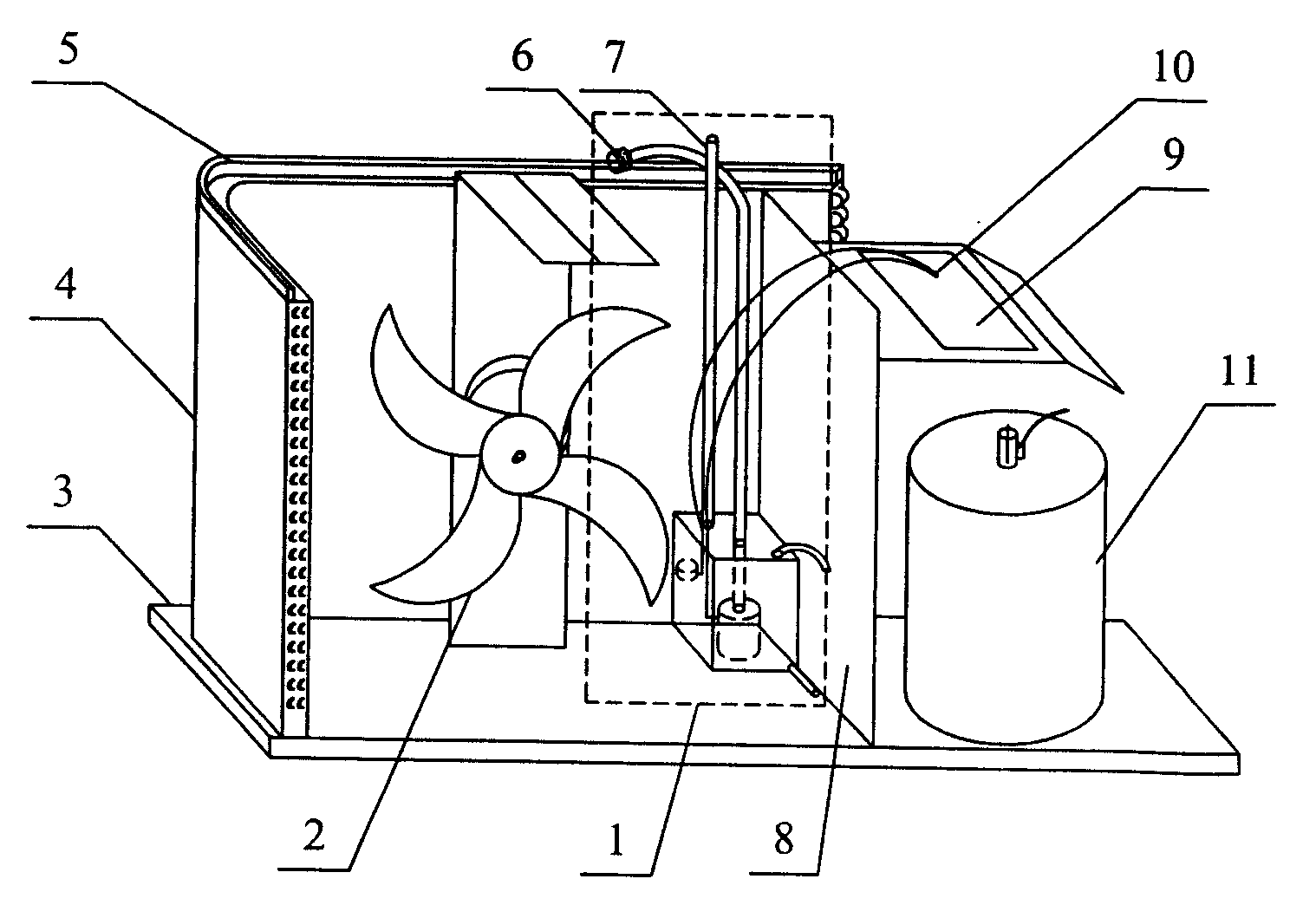

本实用新型是在普通空调室外机内安装一个冷凝水利用装置，该装置 的集水箱具有冷凝水管，可将空调室内机产生的冷凝水收集到集水箱内， 冷凝水利用装置的水泵可将集水箱内的冷凝水加压注入雾化器，而雾化器 是固定在室外机换热器的迎风侧，因此通过雾化器雾化后的冷凝水就喷洒 到室外换热器上，由于室外换热器的迎风侧处的温度较高，而冷凝水的温 度较低降，于是雾化后的细小液滴就被蒸发成水蒸气散发到大气中，同时 降低了室外换热器的温度。这样，不但利用了冷凝水的冷量，强化了室外 换热器的换热效果，提高空调器的能效比，还实现了对冷凝水的处理，避 免了冷凝水对室外环境的污染。为对冷凝水利用装置供电和进行控制，通 过电源线把水泵连接到室外机控制板上，很容易实现对该装置运行的控制。
另外，在集水箱的内还可安装水位开关，水位开关通过电源线连接在 室外机控制板，就可通过水位开关收集的水位高度信号来控制水泵的开停。
另外，集水箱上的冷凝水管上的过滤器可过滤净化流入的冷凝水，集 水箱顶部设置的溢流水管可在水泵发生故障时，及时将集水箱内的冷凝水 排出，集水箱下部的排污水管可打开进行排污清洁。
