申请日2005.05.10
公开(公告)日2006.06.07
IPC分类号C02F1/00
摘要

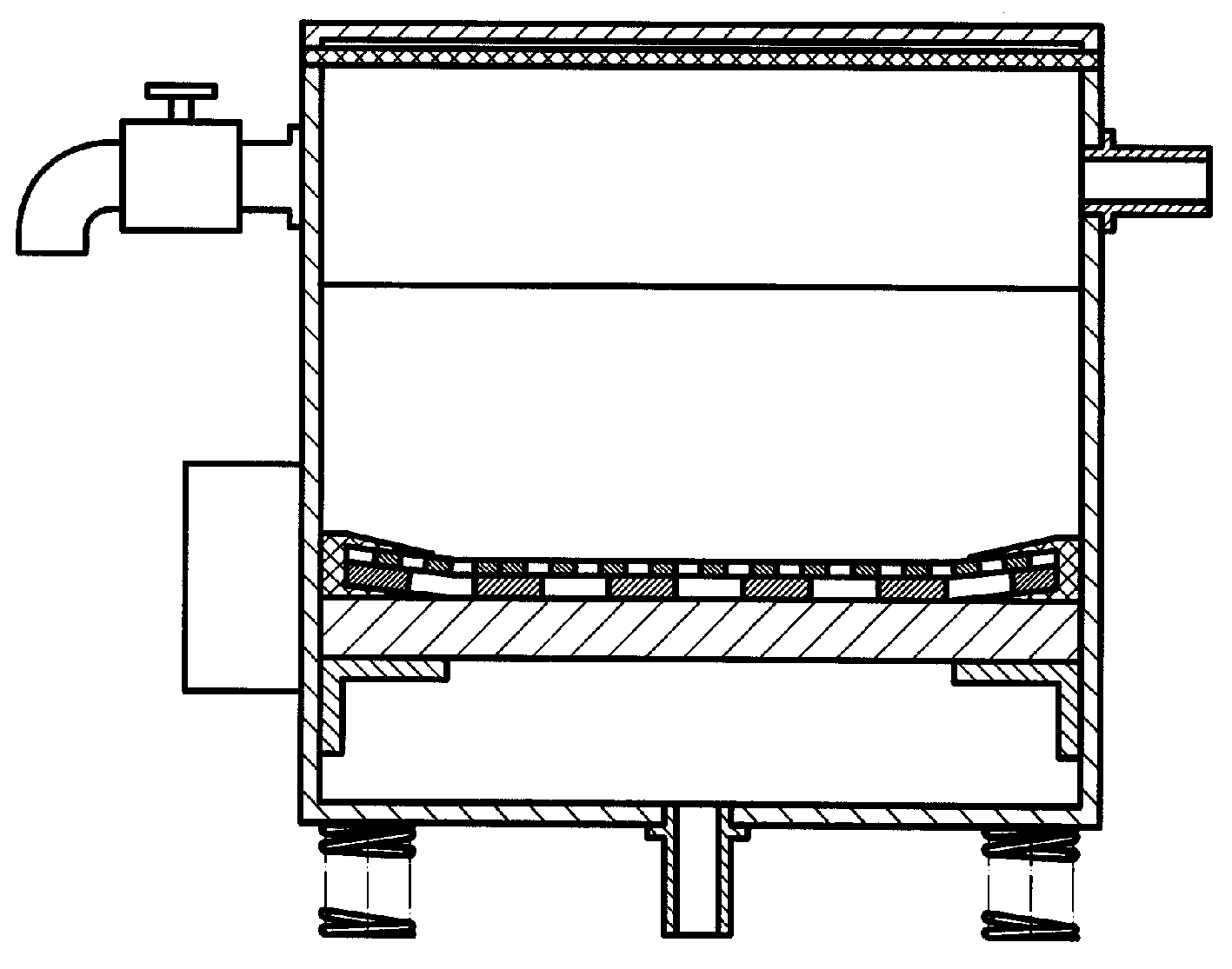

本实用新型公开了一种循环水过滤装置，箱体的下端设置支架网板、滤网和钢丝网，在箱体内侧板与滤网构成的容积内填充渗水物质，在高于渗水物质顶部的箱体侧板上设置清洁水管和高压水管，箱体外侧板上设置振动器，箱体底板设置减振器。污水经渗水物质过滤后得到清洁水，启动振动器，在高压水的作用下杂物从污水管排出。该装置不需要更换过滤部件，适用于清洗行业的循环水过滤系统。
权利要求书
1.一种循环水过滤装置，包括箱体，箱盖，清洁水管，污水管，箱体与箱盖之间 由橡胶密封垫密封，其特征在于：在箱体内部的下端设置支架网板，支架网板的端面 连接箱体内侧板，钢丝网设置在支架网板上，滤网设置在钢丝网上，滤网和钢丝网周 边的端面嵌套在凹形密封圈的凹形槽内，凹形密封圈另一端贴合箱体内侧板，箱体内 侧板与滤网构成的容积填充渗水物质，在高于渗水物质顶部的箱体侧板上设置清洁水 管和高压水管，箱体外侧板的清洁水管连接阀门，阀门另一端连接导管，箱体底板上 设置污水管，箱体外底板上设置减震器，箱体外侧板上设置振动器。
2.根据权利要求1所述的循环水过滤装置，其特征在于：支架网板设置在箱体内 部的下端，距离箱体底板30毫米至300毫米，支架网板是网孔形板状结构，网孔面积 是1平方厘米至80平方厘米。
3.根据权利要求1所述的循环水过滤装置，其特征在于：渗水物质是细沙子，还 可以是岩石粉碎颗粒，渗水物质直径是0.1毫米至1毫米，渗水物质面积是100平方 厘米至1.8平方米，渗水物质高度是4厘米至120厘米。
4.根据权利要求1所述的循环水过滤装置，其特征在于：滤网的规格是50目至 180目。
5.根据权利要求1所述的循环水过滤装置，其特征在于：箱体是圆柱形，可以是 长方形柱体，还可以是正方形柱体。
说明书
循环水过滤装置
技术领域
本实用新型涉及一种循环水过滤装置，适用于清洗行业的循环水过滤系统。
背景技术
现有循环水过滤系统，由沉淀池和水过滤机组成。水过滤机中的过滤器采用薄膜 过滤装置，缺点是需要修建沉淀池，薄膜过滤装置需要经常更换，使用成本较高。
本实用新型要解决的技术问题是提供一种能够反复使用的循环水过滤装置。
发明内容
为解决上述问题，本实用新型采用的技术方案是，在箱体的下端设置支架网板， 钢丝网铺在支架网板上，滤网铺在钢丝网上，支架网板端面连接箱体内侧板，用于 支撑重物。滤网和钢丝网周边的端面嵌套在凹形密封圈的凹形槽内，其另一端与箱体 内侧板密封接合。在箱体内侧板与滤网构成的容积内填充渗水物质，在高于渗水物质 顶部的箱体侧板上设置清洁水管和高压水管。箱体外侧板的清洁水管连接阀门，阀门 的另一端连接导管。在箱体的底板上设置污水管，在箱体的上端面设置橡胶密封垫， 箱体与箱盖密封接合。在箱体外侧板上设置振动器，振动器为偏心块式结构.在箱体外 底板上设置3至4个减振器，减振器为压缩弹簧式结构。污水 经污水管进入箱体，在 水压作用下，污水经支架网板、钢丝网和滤网进入渗水物质，经渗水物质过滤后得到 清洁水，清洁水经清洁水管、阀门和导管流出。在过滤一定容积的污水后，对渗水物 质进行清洗，关闭阀门，启动振动器，高压水经高压水管输入至箱体，高速旋转的偏 心块在离心力作用下带动箱体振动。减振器的作用是减少对箱体的振动阻尼，箱体的 振动带动水与渗水物质的扰动，滞留在渗水物质缝隙的杂物在高压水的作用下由上至 下移动，杂物从污水管排出。完成对渗水物质的清洗。这种循环水过滤装置具有以下 特征：
1.循环水过滤装置，包括箱体，箱盖，清洁水管，污水管，箱体与箱盖之间由橡 胶密封垫密封，在箱体内部的下端设置支架网板，支架网板的端面连接箱体内侧板， 钢丝网设置在支架网板上，滤网设置在钢丝网上，滤网和钢丝网周边的端面嵌套在 凹形密封圈的凹形槽内，凹形密封圈另一端贴合箱体内侧板，箱体内侧板与滤网构成 的容积填充渗水物质，在高于渗水物质顶部的箱体侧板上设置清洁水管和高压水管， 箱体外侧板的清洁水管连接阀门，阀门另一端连接导管，箱体底板上设置污水管，箱 体外底板上设置减震器，箱体外侧板上设置振动器。
2.支架网板设置在箱体内部的下端，距离箱体底板30毫米至300毫米。
3.渗水物质是细沙子，还可以是岩石粉碎颗粒，渗水物质直径是0.1毫米至1毫 米，渗水物质面积是100平方厘米至1.8平方米，渗水物质高度是4厘米至120厘米
4.支架网板是网孔形板状结构，网孔面积是1平方厘米至80平方厘米。
5.滤网的规格是50目至180目，箱体是圆柱形，可以是长方形柱体，还可以是正 方形柱体。
