申请日2004.12.04
公开(公告)日2006.02.15
IPC分类号E02F3/47
摘要
一种下水井污泥自动装车机，它是在小型汽车上配置升降装置，利用本实用新型所提供的一种莲花样抓斗，用空气作动力控制抓斗的打开和收拢，将下水井里的浮渣和污泥抓起，直接卸入翻斗车内，不需工人下到井内就可将污泥装入车内，既干净卫生又不污染环境，可广泛适用于城市下水道的清理。
权利要求书

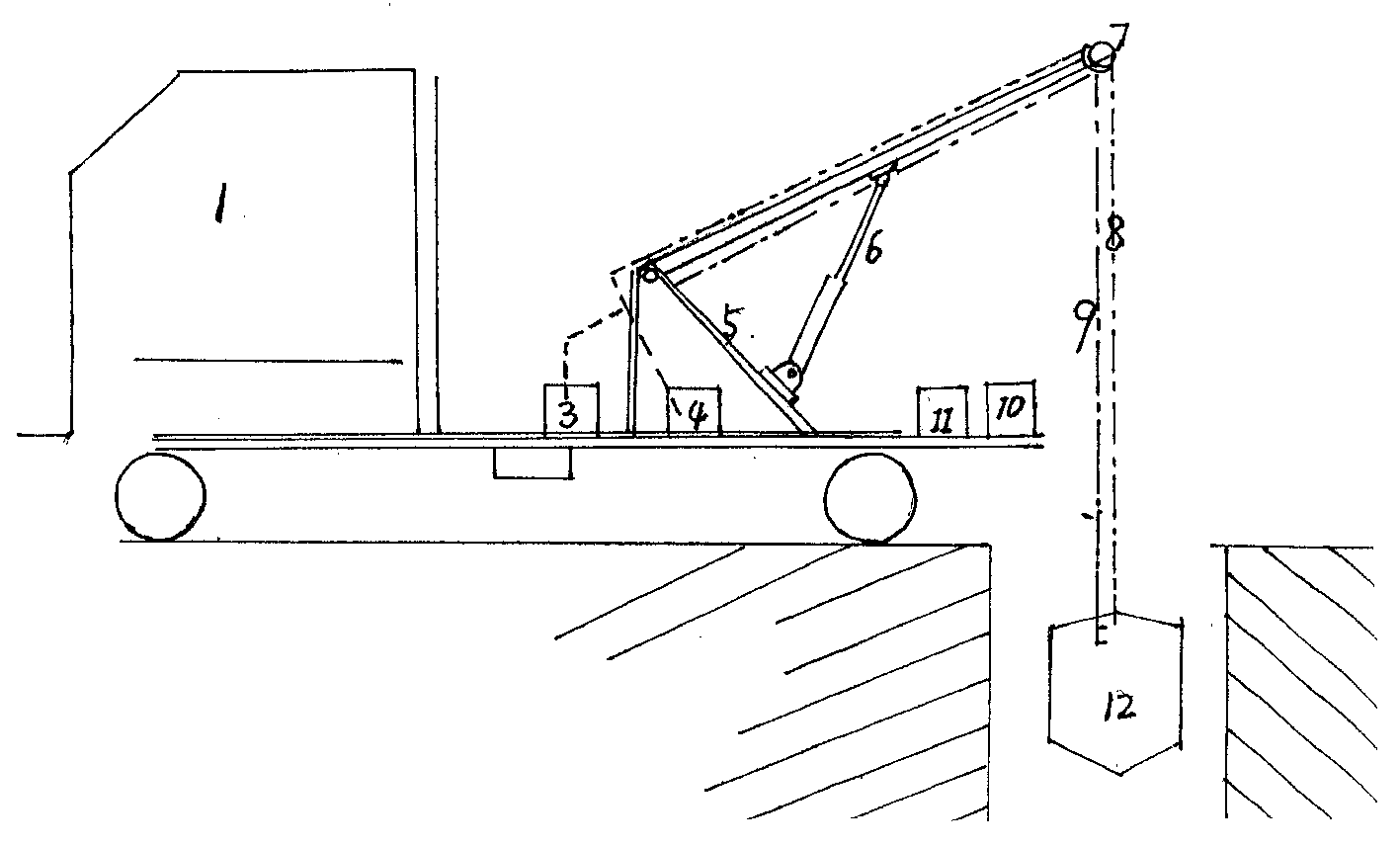

1、一种下水井污泥自动装车机，它包括汽车(1)，空气压缩机(3)， 升降控制器(4)，吊臂(5)，液压千斤顶(6)，滑轮(7)，钢丝绳(8)， 空气管(9)，空气压缩机控制器(10)，液压控制器(11)，抓斗(12)， 其特征在于：抓斗(12)是由2片以上像莲花瓣样的抓斗铲(49)，用一 铁圈(28)固定连接而成，抓斗铲(49)尖头朝下，大头活动吊挂在铁 圈(28)上，抓斗(12)的中间用一焊接支架(27)固定有一气缸(24)， 气缸(24)的下端设置有连杆(47)与抓斗铲(49)相连。
2、根据权利要求1所述的下水井污泥自动装车机，其特征在于气缸 (24)的外围与气缸座(26)垂直焊接有角形滑槽(30)，气缸活塞杆(43) 的顶端用螺母(21)固定有一平衡盘(13)，平衡盘(13)的边缘对应着 角形滑槽(30)焊有滑杆(22)。
3、根据权利要求1所述的下水井污泥自动装车机，其特征在于气缸 (24)的外壁上有上下两个气孔，一个是活塞上行进气孔(45)，一个是 活塞下行进气孔(44)。
4、根据权利要求1所述的下水井污泥自动装车机，其特征在于抓斗 铲(49)上焊有一三角形支撑座(29)，支撑座(29)与连杆(47)连接。
说明书
下水井污泥自动装车机
所属技术领域
本实用新型涉及一种下水井污泥自动抓取装车机，属E03F7类。
背景技术
目前，城市下水井清理，多采用人工将污泥挖取到路面，然后再将污泥清理装 运走，既污染环境又费工费时，虽有申请号032373686实用新型公开了一种下水井 污泥自动装车机，但它一是使用起来麻烦，需换二套专用工具，二是它的抓取是靠 挖斗的自身重力来实现的，不能有效控制所抓取的深度和重量，达不到完全自动化 的程度。
发明内容
为了完全实现下水井污泥自动抓取装车，本实用新型提供一种下水井污泥自动 装车机，它采用空气动力来控制抓斗的张开和收拢，不需更换工具，且操作方便， 抓取自如。
本实用新型解决其技术问题所采用的技术方案是：在平板汽车上，装一液压吊 臂和一空气压缩机，以及液压吊臂控制器和空气压力控制器，吊臂上用钢丝绳通过 一滑轮挂上抓斗，其特征在于抓斗是由两片以上像莲花瓣样的抓斗铲，用一铁圈固 定连接而成，抓斗铲尖头朝下，大头活动吊挂在铁圈上，抓斗的中间用焊接支架固 定有一气缸，气缸上有一根长空气管与空气压缩机连接，气缸下端设置有连杆与抓 斗铲相连。
根据以上所述的一种下水井污泥自动装车机，其特征在于气缸外围与气缸座垂 直焊接有角形滑槽，气缸活塞杆的顶端装有平衡盘，平衡盘的边缘与角形滑槽对应 的焊有滑杆，气缸活塞上下活动，通过平衡盘带动滑杆在角形滑槽内上下滑动，以 保持气缸活塞的稳定性。
根据以上所述的一种下水井污泥自动装车机，其特征在于气缸外壁上有上下两 个气孔，一个是活塞上行进气孔，一个是活塞下行进气孔。
根据以上所述的一种下水井污泥自动装车机，其特征在于抓斗铲上焊有三角形 支座，支座与气缸连杆相连，当气缸活塞上下活动时，连杆受气缸空气压力的大小 作用而张开或收拢，从而带动抓斗铲张开或收拢，完成污泥和浮渣的抓取工作。
本实用新型由于采用了空气动力来控制抓斗的张开和收拢，可使下水井里的浮 渣和污泥直接取出装车，既干净卫生、省时省力、又方便使用，不需更换其它工具。
