申请日2005.01.14
公开(公告)日2006.04.12
IPC分类号E03C1/12; E03B11/02; B01D24/12; C02F1/68; G05D9/12
摘要
一种家用生活污水处理回收利用装置，其特征是污水处理器出水口通过管道与集水箱连接，而污水处理器与集水箱间的管道上设置有水泵。并且，污水处理器内设置有控制水泵工作的液位传感器。由于污水处理器为一敞口式结构，而其内设置的过滤层插装在污水处理器箱体内，使得它不仅能够充分的利用水池或面盆下部的空间，而且，清除污物及更换过滤层也较为方便，同时，由所设置的液位传感器控制水泵工作，使水满自抽，水少自关，也确保了装置的正常运行，它结构简单紧凑，功能完善，处理效果好，实为一种适于在家庭中推广使用的生活污水处理回收利用装置。
权利要求书

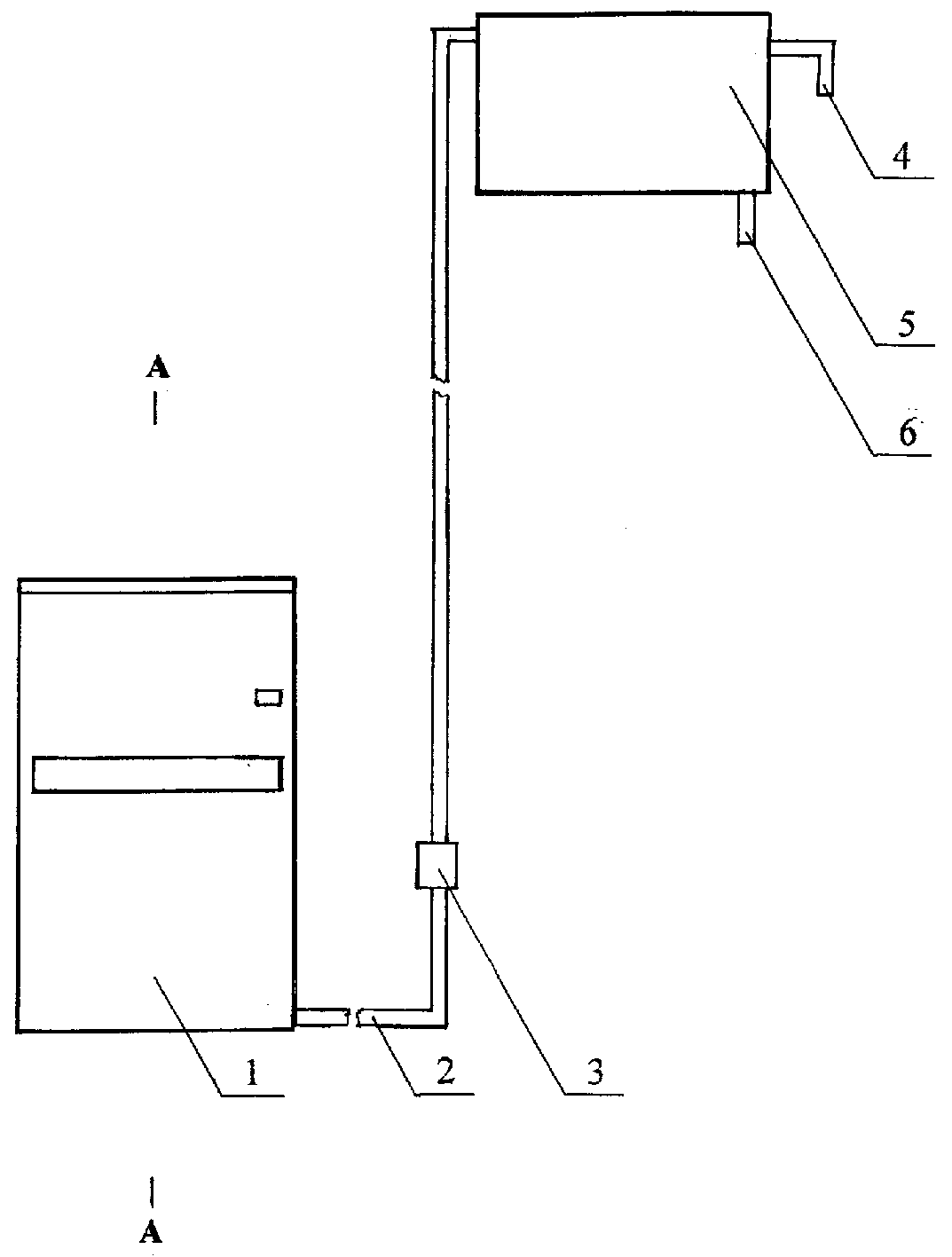

1、一种家用生活污水处理回收利用装置，其特征在于其内设置有过滤 层(9)的污水处理器出水口通过管道(2)与集水箱(5)连接，而污水处 理器(1)与集水箱(5)间的管道上设置有水泵(3)，并且，污水处理器 内设置有控制水泵工作的液位传感器(10)。
2、根据权利要求1所述的家用生活污水处理回收利用装置，其特征在于 与集水箱连接的污水处理器(1)至少为一个，污水处理器中的过滤层(9) 至少为一层。
3、根据权利要求1所述的家用生活污水处理回收利用装置，其特征在于 污水处理器(1)上部为一其上可放置面盆或水池的敞口式结构，并且，口 的周边凹槽内设置有密封垫(12)，而过滤层(9)插装在污水处理器箱体 内。
4、根据权利要求1所述的家用生活污水处理回收利用装置，其特征在于 污水处理器箱体内设置有缓释除臭器(8)。
5、根据权利要求1所述的家用生活污水处理装置，其特征在于过滤层 (9)在污水处理器箱体内为倾斜设置。
说明书
家用生活污水处理回收利用装置
技术领域
本实用新型涉及一种污水处理回收利用装置，特别是一种家用生活污水 处理回收利用装置。
背景技术
通常，人们在日常生活中所使用的生活用水大多均是来自水厂处理后由 管网供给的洁净水，所消耗的水除少量饮用外，大部分则用于洗涤、冲厕、 植物绿地灌溉等，而使用后的污水则是通过污水管道直接排放掉。我国属水 资源较为缺乏的国家之一，有效地将使用后的水进行处理，并二次使用是十 分必要的。目前，可供家庭使用的洗涤水回收处理装置，其结构主要是由箱 体以及设置在箱体内的过滤层构成，由于使用过程中取放过滤层清理污物时 较为困难，加之结构及功能不够完善，故至今难以被人们接受并推广使用。
实用新型内容
本实用新型是针对上述背景技术中存在的不足，提供一种结构简单、功 能完善、处理效果好的家用生活污水处理回收利用装置。
其具体解决方案是：其内设置有过滤层的污水处理器出水口通过管道与 集水箱连接，而污水处理器与集水箱间的管道上设置有水泵。并且，污水处 理器内设置有控制水泵工作的液位传感器。
另则，与集水箱连接的污水处理器至少为一个。而污水处理器中的过滤 层至少为一层。
再则，污水处理器上部为一其上可放置面盆或水池的敞口式结构，并 且，口的周边凹槽内设置有密封垫。而过滤层插装在污水处理器箱体内，以 便于清理杂物时取放及更换过滤层。并且，污水处理器箱体内还设置有缓释 除臭器。
同时，过滤层在污水处理器箱体内为倾斜设置。
本实用新型采用敞口式的污水处理器以及抽拉式的过滤层结构设计，使 得它不仅能够充分的利用水池或面盆下部的空间，而且，清除污物及更换过 滤层也较为方便，同时，由所设置的液位传感器控制水泵工作，使水满自 抽，水少自关，也确保了装置的正常运行，它结构简单紧凑，功能完善，处 理效果好，实为一种适于在家庭中推广使用的生活污水处理回收利用装置。
