申请日2005.01.14
公开(公告)日2006.02.22
IPC分类号C02F1/00; C02F1/42
摘要
一种除硝酸盐氮、总硬度水处理系统,主要包括原水过滤机、阳树脂罐、阴树脂罐、水泵和高位调节水箱,原水过滤机的出水口连通两道输水管,其中一道输水管与阳树脂罐的进水口连通,另一道输水管与阳树脂罐出水管连通后与阴树脂罐进水口连通,从原水过滤机出来的水分成两部分,一部分输入阳树脂罐,另一部分与阳树脂罐输出的水混合后输入阴树脂罐;阴树脂罐出水管连通水泵,并与高位水箱连通。本实用新型水处理的成本低廉,消耗水量少,经处理的水价为1元/T,生产过程水量消耗仅为2%,适用于处理各种硬度高、含硝酸盐的水。
权利要求书
1、一种除硝酸盐氮、总硬度水处理系统,其特征在于:主要包括原水过滤机、阳 树脂罐、阴树脂罐、水泵、高位调节水箱,原水过滤机的出水口连通两道输水管,其中 一道输水管与阳树脂罐的进水口连通,另一道输水管与阳树脂罐出水管连通后与阴树脂 罐进水口连通,从原水过滤机出来的水分成两部分,一部分输入阳树脂罐,另一部分与 阳树脂罐输出的水混合后输入阴树脂罐;阴树脂罐出水管连通水泵,并与高位水箱连通。
2、根据权利要求1所述的除硝酸盐氮、总硬度水处理系统,其特征在于:所述高 位水箱与原水源之间连接原水管。
3、根据权利要求1所述的除硝酸盐氮、总硬度水处理系统,其特征在于:所述原 水过滤机的出口处连接中间水箱。
4、根据权利要求1所述的除硝酸盐氮、总硬度水处理系统,其特征在于:所述阴 树脂罐的出口处连接储水箱。
5、根据权利要求1所述的除硝酸盐氮、总硬度水处理系统,其特征在于:所述高 位调节水箱内由浮球阀控制。
说明书
除硝酸盐氮、总硬度水处理系统
(一)技术领域
本实用新型涉及一种水处理装置。
(二)背景技术
受污染的地下井水一般硬度高,硝酸盐超标,有时硬度达600mg/l,硝酸盐达 40mg/1。而低成本去除水中的硝酸盐是国际上尚未解决的技术难题,在现有技术中, 大都用电渗析和反渗透的方法来解决,生产过程水量浪费惊人,耗水量高达产水量的 40%~50%,使处理后的水价高达5~7元/T,浪费人力、物力和水源,人们难于接受。
(三)实用新型内容
本实用新型的目的是提供一种除硝酸盐氮、总硬度的水处理系统,解决对硬度高、 硝酸盐超标水的处理问题,并解决此种水处理成本较高、消耗水量较多的技术问题。

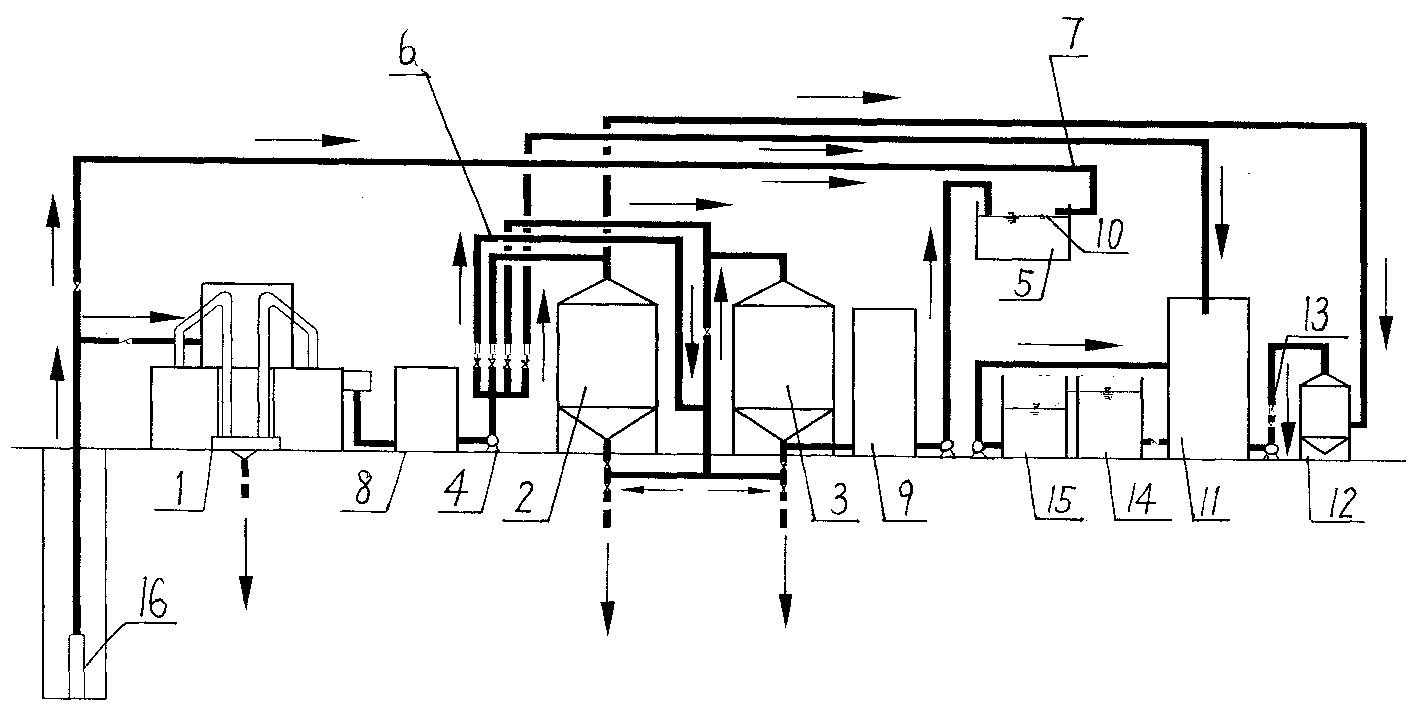

本实用新型的技术方案:这种除硝酸盐氮、总硬度水处理系统,其特征在于:主要 包括原水过滤机、阳树脂罐、阴树脂罐、水泵、高位调节水箱,原水过滤机的出水口连 通两道输水管,其中一道输水管与阳树脂罐的进水口连通,另一道输水管与阳树脂罐出 水管连通后与阴树脂罐进水口连通,从原水过滤机出来的水分成两部分,一部分输入阳 树脂罐,另一部分与阳树脂罐输出的水混合后输入阴树脂罐;阴树脂罐出水管连通水泵, 并与高位水箱连通。
上述高位水箱与原水源之间连接原水管。
上述阴树脂罐的出口处连接储水箱。
上述高位调节水箱内由浮球阀控制。
上述阳树脂罐内的阳树脂床是吸附Ca++、Mg++离子的阳树脂组成。
上述阴树脂罐内的阴树脂床是吸附NO3--离子的阴树脂组成。
有益效果:本实用新型排列组合合理,水处理的成本低廉,消耗水量少,节省水源 经处理的水价为1元/T,生产过程水量消耗仅为产水量的2%,适用于处理各种硬度高、 含硝酸盐氮的原水。
