本发明公开了一种污泥交替好氧厌氧堆肥反应器。本发明包括自制堆肥反应器及单片机自动控温的供氧系统。本发明采用温度-时间反馈系统，实现了单片机自动控制鼓风机供氧，使堆肥反应器中的堆肥达到好氧/厌氧交替的最佳状态，令反应器中堆体温度上升迅速，堆肥中有机碳、挥发性固体、挥发性脂肪酸、种子发芽率等指标符合污泥农用国家标准，堆肥质量符合无害化卫生标准。
权利要求书
1、污泥交替好氧厌氧堆肥反应器，包括连体法兰的顶盖(2)、连体法兰的筒体 (5)及连体法兰的底盖(13)，其特征在于在筒体(5)与底盖(13)之间设有筛板 (6);在顶盖(2)的上部设有放空口(1);在筒体(5)的底部设有堆肥出口(14)， 侧面设有采样口(3)与(4);在底盖(13)的底部设有排液口(12)。
2、根据权利要求1所述的污泥交替好氧厌氧堆肥反应器，其特征在于还设有鼓 风机(9)，鼓风机(9)通过胶管(8)与设置在底盖(13)底部的通风口(7)相连。
3、根据权利要求2所述的污泥交替好氧厌氧堆肥反应器，其特征在于还设有单 片机(11)，单片机(11)的一端通过继电器(10)与鼓风机(9)相连，另一端则通 过设在筒体(5)侧面的热电偶(15)、(16)及(17)与筒体(5)相连。
说明书
污泥交替好氧厌氧堆肥反应器
技术领域
本发明涉及一种新型的堆肥反应器，具体是一种污泥交替好氧厌氧堆肥反应器。
背景技术
堆肥技术一般分为好氧堆肥和厌氧堆肥。污水处理厂产生大量污泥，污泥的处理 处置与资源化是当前迫切需要解决的环保问题，开发污泥堆肥技术具有重要意义。
有机废弃物堆肥系统的分类比较复杂。按有无发酵装置可以将堆肥系统简单分为 开放式系统和反应器系统。前者又可分为被动通风条垛式系统、条垛系统、强制通风 静态垛系统。
1、开放式系统
(1)被动通风条垛式堆肥
被动式堆肥是将原料简单堆积，使堆体进行被动通风，经长时间自然分解的过 程。采用这种方式不能满足连续好氧堆肥的条件。
(2)条垛系统
将混合好的固体废弃物堆成条垛状，在好氧条件下进行分解。通过人工或机械搅 拌、翻堆来补充所需氧。条垛系统对场地要求很高，路面设计要求与公路相似，并要 求一定的坡度，配有排水系统，规模也必须适当，必须配有相当数目的人手。
条垛系统占地面积大，而且腐熟周期长;需要大量的翻堆机械和人力;易受外界 影响，不稳定。
(3)强制通风静态垛系统
强制通风静态垛系统是通过风机和埋在地下的通风管道进行强制通风供氧的系 统，强制通风静态垛系统有很多优点：设备的投资相对较低;能够更好地控制温度和 通气情况;产品的稳定性较好，且能更有效地杀灭病原菌和控制臭味;由于控制条件 较好，强制通风静态垛系统堆腐时间相对较短，一般为2～3周;由于堆腐时间相 对较短，填充料的用量少，占地面积也相对较小。强制通风静态垛系统最重要的一个 缺点是，易受气候条件的影响。
2、反应器系统
反应器系统也存在着明显的不利因素：首先是高额的投资，包括堆肥设备的投资 (设计、制造)、运行费用及维护费用;由于堆肥周期相对较短，堆肥产品会有潜在 的不稳定性，几天的堆腐不足以得到一个稳定的、无臭味的产品，堆肥的后腐熟期相 对延长;堆肥过程完全依赖专门的机械设备，一旦设备出现问题，堆肥过程即受影响。
发明内容
本发明的目的在于针对已有技术存在的缺点，提供一种新型的污泥交替好氧厌氧 堆肥反应器。本发明采用温度-时间反馈系统，实现了单片机自动控制鼓风机供氧， 使堆肥反应器中的堆肥达到好氧/厌氧交替的最佳状态。
本发明通过以下技术方案达到发明目的：

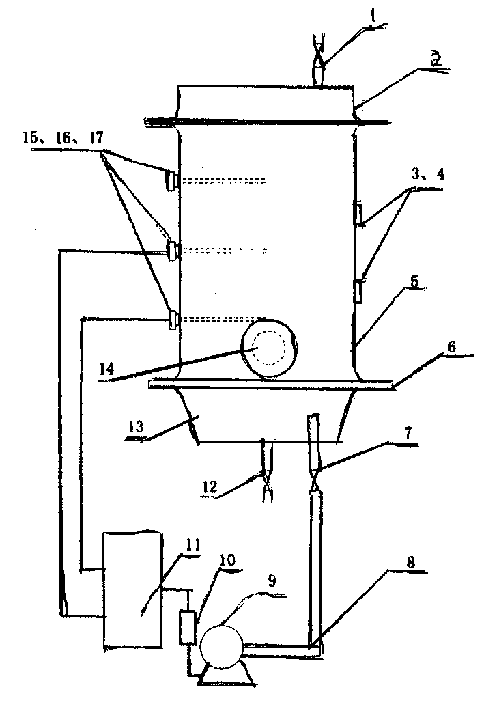

本发明的结构示意图如附图1所示，污泥交替好氧厌氧堆肥反应器，包括连体法 兰的顶盖2、连体法兰的筒体5及连体法兰的底盖13，在筒体5与底盖13之间设有 筛板6;在顶盖2的上部设有放空口1;在筒体5的底部设有堆肥出口14，侧面设有 采样口3与4;在底盖13的底部设有排液口12。
作为上述技术方案的改进，本发明还设有鼓风机9，鼓风机9通过胶管8与设置 在底盖13底部的通风口7相连。
作为上述技术方案的进一步改进，本发明还设有单片机11，单片机11的一端通 过继电器10与鼓风机9相连，另一端则通过设在筒体5侧面的热电偶15、16及17 与筒体5相连。
与已有技术相比，本发明具有如下优点：
本发明采用温度-时间反馈系统，实现了单片机自动控制鼓风机供氧，使堆肥反 应器中的堆肥达到好氧/厌氧交替的最佳状态，令反应器中堆体温度上升迅速，堆肥 中有机碳、挥发性固体、挥发性脂肪酸、种子发芽率等指标符合污泥农用国家标准 (GB8172-87)，堆肥质量符合无害化卫生标准(GB7959-87)。
