申请日2004.10.25
公开(公告)日2006.02.15
IPC分类号C02F1/00
摘要
本实用新型是一种快速污水处理装置，属于机电类;其包括一污水处理桶，该污水处理桶内装设有一讯号回传导电棒、一上液位探测棒、一下液位探测棒，该导电棒、上、下液位探测棒上端都连结至微电脑处理器;污水处理桶下段部预定处接设有一清水排水管、一污水进水管，底部接设有一污泥排水管;数药物桶，连结至污水进水管，其进药时间及进药量都藉由微电脑处理器控制;优点在于：具有可稳定控制pH、COD、BOD值、可在清水排水管预定处配合装置快速过滤系统，且故障率低减少维修成本，且机械本体为不锈钢材质，可长期使用不易腐蚀。
权利要求书
1、一种快速污水处理装置，其特征在于：包括：

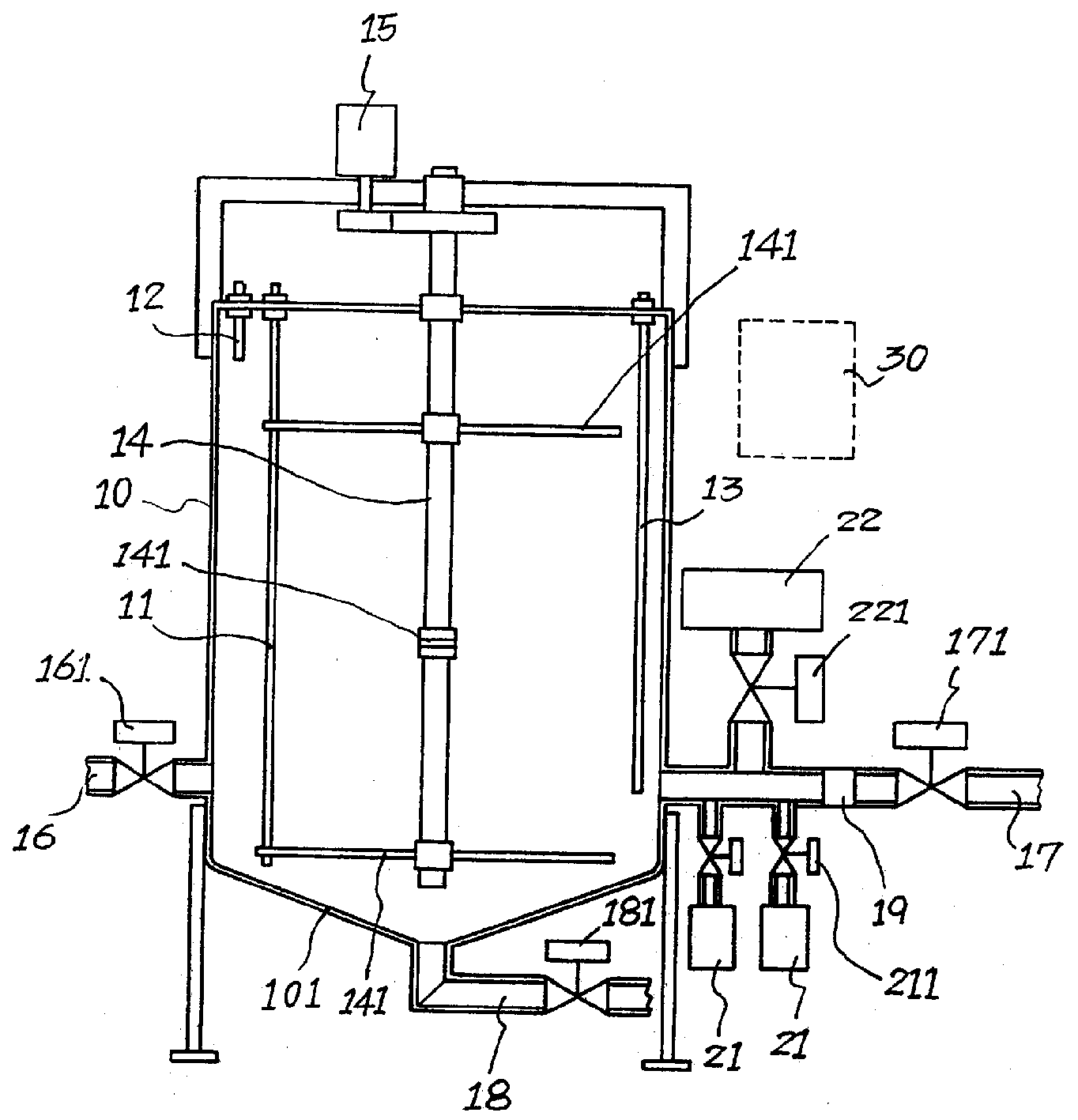

一污水处理桶，该污水处理桶轴向设有一旋转轴，该旋转轴分别于 上、中、下三处固设有扇叶片，旋转轴上端部凸伸出污水处理桶外端， 并连结至驱动马达;污水处理桶下段部预定处接设有一污水进水管、一 清水排水管，底部接设有一污泥排水管;
数药物桶，包括两装置助凝剂药物桶透过加压管路连结至污水进水 管，另一装置胶凝剂药物桶以加压管路同样连结至污水进水管预定处;
微电脑处理器设定控制污水处理桶的作业流程，包括：污水流量、 药物反应时间、运转速度、沉淀时间及至最后的排放、分流标准作业步 骤;
该污水处理桶内分别装设有：一讯号回传导电棒，其一端连结至微 电脑处理器;一上液位探测棒，其一端连结至微电脑处理器;一下液位 探测棒，其一端连结至微电脑处理器;
该清水排水管、污水进水管及污泥排水管于各管路分别装设有清水 排水管电球阀开关、污水进水管电球阀开关及污泥排水管电球阀开关， 各电球阀开关的电源由微电脑处理器控制。
2、根据权利要求1所述的一种快速污水处理装置，其特征在于：所 说的污水进水管预定处设有量流计。
3、根据权利要求1所述的一种快速污水处理装置，其特征在于：所 说的污水处理桶的下段部呈漏斗状。
4、根据权利要求1所述的一种快速污水处理装置，其特征在于：所 说的装置助凝剂药物桶的加压管路装设有一助凝剂电磁阀开关。
5、根据权利要求1所述的一种快速污水处理装置，其特征在于：所 说的装置胶凝剂药物桶的加压管路装设有一胶凝剂电磁阀开关。
说明书
快速污水处理装置
技术领域
本实用新型涉及机电类，特别涉及一种快速污水处理装置。
背景技术
众所周知，一般的废水处理装置主要包括有一进水装置，其具有水 平的进水引道及量流堰，藉由该水平的进水引道可平缓地导引水流进入 量流堰以计算通过的水量;一化学药剂注入装置，其注入口是设于进水 装置处，其化学药剂的注入量是依电脑程式计算量流堰的废水通过量而 自动设定，以将化学药剂注入进水装置;一化学药剂混合设备，其具有 鼓风机及由鼓风机延伸至进水装置的出风口，藉以在上述的化学药剂注 入装置注入化学药剂于进水装置的同时，由鼓风机所产生的强力空气经 由出风口通入水中以搅动水流并产生气泡以减缓废水的流速，使化学药 剂充分混合于废水中后再导入混凝土池;一污泥抽除设备，是在沉淀池 的二侧上方设有导轨，于二导轨间的上方配合滚轮跨设有吊架，由该吊 架向下吊设有一可控制升降的污泥泵，并于污泥泵延设有出泥管于外部， 可以此控制滚轮于导轨的滚动位置而调整污泥泵位于沉淀池的任何位 置，以将沉淀的污泥抽出。前述的废水处理装置，虽然可将废水处理达 到水质排放标准，但该装置需数个连接的沉淀池供废水暂时储存，其缺 点之一是整体沉淀池的体积过于庞大，需要有较大的厂房方能容纳;其 缺点二是，需要大动土木工程，不但制造成本高，且耗费时间;此种固 定于地面式的沉淀池，一但完工，便无法再作搬移，若要更换厂址，则 一切的装置设备定会被迫放弃;另，该装置于实际作业时极为耗时，自 废水进入废水处理装置至达到水质可排放标准的作业时间，需费时约三 至四小时左右，效率差，需要加以改进。
实用新型内容
依据本实用新型的目的，针对上述常用废处理装置存在的缺欠，提 供一快速污水处理装置，其是利用微电脑处理器控制污水处理桶的整体 作业流程，包括：污水流量、药物反应时间、运转速度、沉淀时间及最 后的排放、分流标准等都是以一贯化作业，有效率的缩短污水处理作业 时间，水质可达到3米以上的透视度，并可快速降低化学需氧量(COD)、 生物需氧量(BOD)及悬浮物体(SS)以达到排放标准。
为达到上述目的，本实用新型提供一种快速污水处理装置，其包括 一污水处理桶，该污水处理桶内装设有一讯号回传导电棒、一上液位探 测棒、一下液位探测棒，该导电棒、上、下液位探测棒上端都连结至微 电脑处理器;且在污水处理桶轴向设有一旋转轴，旋转轴上端部连结至 驱动马达，以带动旋转轴转动，底端部固设有扇叶片，以搅动污水与药 剂均匀混合;污水处理桶下段部预定处接设有一清水排水管、一污水进 水管，底部接设有一污泥排水管，其中，清水排水管、污水进水管及污 泥排水管等与污水处理桶间都装设有电球阀开关，该电球阀开关的电源 控制器装置在微电脑处理器;数药物桶，连结至污水进水管，其进药时 间及进药量都藉由微电脑处理器控制。
本实用新型的优点在于：污水处理桶作固定的水量设计，具有可稳 定控制PH、COD、BOD值;可在清水排水管预定处配合装置快速过滤 系统，可有效将胶羽过滤清除，以减少清水中的杂质;可附加水质监控 系统，可稳定控制水质排放及回收再利用，且处理完成的清水可快速排 放，不须沉淀调整PH质后再排放;故障率低减少维修成本，且机械本 体为不锈钢材质，可长期使用不易腐蚀。
