申请日2004.10.25
公开(公告)日2005.09.28
IPC分类号C02F9/08; C02F1/24; C02F1/50; C02F1/52
摘要
一体化水处理净化装置是一种小型水处理设备，由泵提装置、气浮器、过滤器、杀菌消毒器、贮水罐依次连接，所述气浮器上端有刮渣器，刮渣器下部的气浮器有一多孔环管，所述多孔环管的内侧开有通孔。所述的气浮器底部设置一溶气释放器，所述的溶气释放器连接一溶气罐，所述溶气罐连接空气压缩机和回流泵，所述回流泵的进水口连接所述气浮器。该水处理系统在气浮器中完成了杂质的化学凝聚、悬浮物生成和分离，从而省略了净化单元，简化了整个水处理系统，运行费用低，操作简单。
权利要求书
1.一种一体化水处理净化装置，包括提升泵、过滤器、杀菌消毒 器，其特征在于：所述的提升泵的进水管路上连接凝聚剂加入计量器， 所述提升泵的出水口通过混凝管道连接气浮器的进水管，所述气浮器 的出水口通过管道连接过滤器的进水口，所述过滤器的出水口通过管 道连接杀菌消毒器的进水口，所述杀菌消毒器的出水口连接贮水罐;
所述的气浮器具有双层结构，其进水管延伸至气浮器里层，气浮 器上端装有刮渣器，所述刮渣器末端连接第一排污管，所述气浮器的 夹层的下端连接第二排污管;
所述气浮器里层底部有溶气释放器，所述溶气释放器通过管道与 溶气罐连接，所述溶气罐内装有填料，所述的溶器罐分别通过管道与 空气压缩机和回流泵连接，所述回流泵通过管道连接气浮器。
2.如权利要求1所述的一体化水处理净化装置，其特征在于： 所述气浮器的夹层中设有连接所述气浮器出水口的多孔环管，所述的 多孔环管内侧开有通孔。
3.如权利要求1或2所述的一体化水处理净化装置，其特征在于： 所述混凝管道的后部连接第二混凝剂加入计量器。
4.如权利要求3所述的一体化水处理净化装置，其特征在于： 所述气浮器的进水管横向设置于所述气浮器的底侧。
5.如权利要求4所述的一体化水处理净化装置，其特征在于： 所述的过滤器与贮水罐之间连接反洗泵。
6.如权利要求5所述的一体化水处理净化装置，其特征在于： 所述混凝管道为螺旋曲折管道。
7.如权利要求6所述的一体化水处理净化装置，其特征在于： 所述的各设备安装在同一基础平台上。
说明书
一体化水处理净化装置
(一)技术领域
本实用新型涉及一种一体化水处理净化装置。
(二)背景技术
随着工业的发展，建筑业的兴起，旅游业的升温和居民生活水平的 提高，水的用量急剧增加，再加上人们对环境要求的提高，对工业废水、 生活污水的处理更为迫切，而面对小型企业、流动性大的建筑企业、远离 大城市管网的旅游景点和分散的各家各户的村庄，通常的水处理系统既复 杂又庞大，安装费工，难以适应上述场合，且运行费用高、操作复杂、单 位容积处理能力差。
(三)发明内容
为了克服现有技术中水处理系统复杂且庞大、运行费用高、操作复 杂的不足，本实用新型提供一种一体化水处理净化装置，单位容积处理能 力强、安装方便、运行费用低、操作简单。

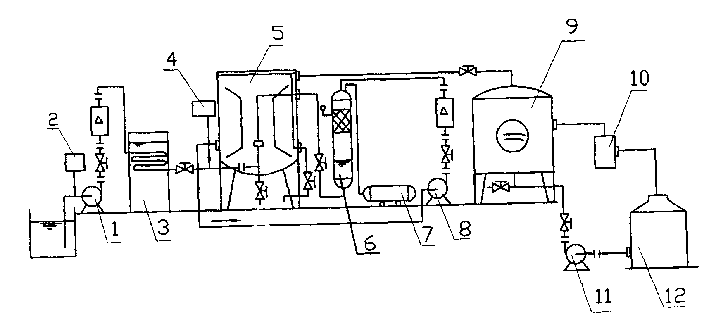

本实用新型解决其技术问题的技术方案是：一种一体化水处理净化 装置，包括提升泵、过滤器、杀菌消毒器，所述的提升泵的进水管路上连 接凝聚剂加入计量器，所述提升泵的出水口通过混凝管道连接气浮器的进 水管，所述气浮器的出水口通过管道连接过滤器的进水口，所述过滤器的 出水口通过管道连接杀菌消毒器的进水口，所述杀菌消毒器的出水口连接 贮水罐;所述的气浮器具有双层结构，其进水管延伸至气浮器里层，气浮 器上端装有刮渣器，所述刮渣器末端连接第一排污管，所述气浮器的夹层 的下端连接第二排污管;所述气浮器里层底部有溶气释放器，所述溶气释 放器通过管道与溶气罐连接，所述溶气罐内装有填料，所述的溶气罐分别 通过管道与空气压缩机和回流泵连接，所述回流泵通过管道连接气浮器。
进一步，所述气浮器的夹层中设有连接所述气浮器出水口的多孔环 管，所述的多孔环管内侧开有通孔。
进一步，所述气浮器的夹层中设有连接所述气浮器出水口的多孔环 管，所述的多孔环管内侧开有通孔。
进一步，所述气浮器的进水管横向设置于所述气浮器的底侧。
进一步，所述的过滤器与贮水罐之间连接反洗泵。
再进一步，所述混凝管道为螺旋曲折管道。
更进一步，所述的各设备安装在同一基础平台上。
本使用新型的有益效果在于：1.在气浮器中完成了杂质的化学凝聚、 悬浮物生成和分离，从而简化了整个水处理系统，运行费用低，操作简单 且单位容积处理能力强。2.在不同方位加入凝聚剂，减少了不同凝聚剂之 间的相互影响，杂质的凝聚效果更加明显。3.安装方便，操作简单，运行 费用低。
