申请日2004.07.02
公开(公告)日2005.02.09
IPC分类号B01D21/06
摘要

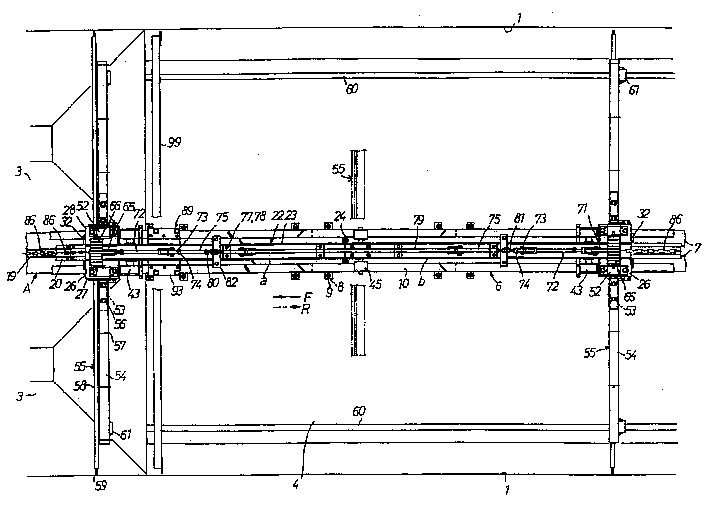

本发明提供一种污泥等的刮集装置，该刮集装置实现了使装置的整体结构更加简化的同时使成本降低，而且，有利于施工。台车的本体由前后方向均匀的单根型的长部件形成，对应于该台车的前后端配备有污泥刮集器，并且这些前后的刮集器经由与台车本体平行地进退的前后间联动部件，通过牵引传递装置自如地同步联动。
摘要
本发明提供一种污泥等的刮集装置，该刮集装置实现了使装置的整体结构更加简化的同时使成本降低，而且，有利于施工。台车的本体由前后方向均匀的单根型的长部件形成，对应于该台车的前后端配备有污泥刮集器，并且这些前后的刮集器经由与台车本体平行地进退的前后间联动部件，通过牵引传递装置自如地同步联动。
权力要求书
1.一种污泥等的刮集装置，其特征在于，构成为：在具有相向的 侧壁和与这些侧壁相垂直的前后的端壁并且在一端具有排出口的沉淀 池·曝气池等的制成平面长方形的处理池的池底上，铺设有导轨，使所 述导轨前后方向，即长度方向穿过前述两侧壁间的中央，在该导轨上， 设有具有行驶轮的台车，该台车可自由前后往返地行驶，并且该台车装 备有将沉淀在导轨左右的污泥向排出口的方向刮集的污泥刮集器，该刮 集器可以进行降下的刮集状态和升起的复位状态的升、降回转切换，在 处理池上设置有连续地回转驱动驱动轮且可以将回转方向切换成正向 和反向的驱动部，通过卷挂在驱动轮和配置于处理池内的方向变换轮上 的牵引传递装置，将前述污泥刮集器回转切换成升、降的任意一方后， 将台车向前或后牵引驱动。
2.如权利要求1所记载的污泥等的刮集装置，其特征在于，构成 为：污泥刮集器至少配备于台车的前后端，通过后端的污泥刮集器刮集 到前方的污泥，由后端的污泥刮集器前方的污泥刮集器进一步向前方刮 集，由此将污泥刮入排出口。
3.如权利要求2所记载的污泥等的刮集装置，其特征在于，构成 为：台车的本体由断面形状为前后方向上均匀的单根型的长部件形成， 对应于该台车本体的前后端配备有污泥刮集器，并且这些前后的污泥刮 集器经由与所述台车本体平行地进退的前后间联动部件，通过牵引传递 装置自如地同步联动。
4.如权利要求3所记载的污泥等的刮集装置，其特征在于，台车 本体由槽形部件·角形部件·方形管件等制成，前后间联动部件沿其槽 或管内的空间穿过。
5.如权利要求1至4中的任何一项所记载的污泥等的刮集装置， 其特征在于，导轨在其长度方向具有连续的内部空间，牵引传递装置从 该空间内穿过。
6.如权利要求1至5中的任何一项所记载的污泥等的刮集装置， 其特征在于，污泥刮集器可以根据处理池的污泥沉积状况在150mm至 400mm的范围内进行升降高度的设定。
7.如权利要求2至6中的任何一项所记载的污泥等的刮集装置， 其特征在于，在污泥刮集器的前后之间，配置有辅助刮集器。
8.如权利要求1至7中的任何一项所记载的污泥等的刮集装置， 其特征在于，从台车侧直立设置有支柱，并且经由该支柱的上端装备有 将水面上的泡沫朝一个方向刮集的泡沫刮集板，该刮集板可以作沉浮运 动。
9.一种污泥等的刮集装置，备有可自如地沿周向回转驱动的耙臂， 该耙臂配备有刮集圆形沉淀池的底面的污泥使其落入中央的排出口中 的耙子，其特征在于，前述耙臂的周向回转驱动由驱动轮实现，该驱动 轮装备在该臂上，并且一边由驱动源强制回转一边沿池底面滚转而作周 向回转运动。
10.如权利要求9所记载的污泥等的刮集装置，其特征在于，驱动 轮设置在耙臂前端，并且驱动源也配置在耙臂上。
11.如权利要求9或10所记载的污泥等的刮集装置，其特征在于， 耙臂可围绕穿过中央的排出口在池中央立起的污水导入管沿周向回转 自如地设置。
12.如权利要求9所记载的污泥等的刮集装置，其特征在于，驱动 源设置在泡沫刮集臂上，该泡沫刮集臂在池子水面的上侧沿周向回转， 并且该驱动源与驱动轮设置成可以传递动力。
说明书
污泥等的刮集装置
技术领域
本发明涉及污泥等的刮集装置。
背景技术
在沉淀池等的处理池中，有在循环运动的链条上配备有多个刮片， 刮片通过池底时将池底的污泥刮集(扒搂)运进污泥排出口中，由于结 构的复杂化和成本不合算等的理由，最近，代替该处理池，出现了沿铺 设于池底的导轨池底驱动装备了可升降的污泥刮集器的台车进退的污 泥刮集装置。该污泥刮集(扒搂)装置有着结构简单、成本比较便宜的 有利点。
发明内容
但是，一般，这样的污泥刮集装置具有配备有多个行驶轮、在导轨 上进退自如的台车，由来自池子上面的驱动，借助于钢丝绳等的牵引传 递装置可自如地进行进退驱动，并且与该进退驱动的同时将备有台车的 污泥刮集器自如地切换成垂直的刮集状态和升起的回复状态。
在这样的污泥刮集装置中，由于导轨沿两个侧壁配置，并且要跨越 它们之间地装备宽度较大的台车，装置会变得很大，不能很好地降低成 本。
另外，现有的污泥刮集装置中，台车在前后方向上比较短，因此处 理池有比较长的行程，所以进退行程也变长，刮集周期也在时间上变长， 例如，有可能在大量的污水流入处理池时处理不了。因此，发明人欲将 台车加长，并在其前后端配备污泥刮集器将后面的污泥分几次向前面刮 集使其落入排出口中。
但是，这种情况的台车本体为制成大致平面长方形框架状地很大的 部件，装置整体的结构简化、降低成本都有其局限。
然而，将像上述那样进行使污泥刮集器升降的切换动作型的污泥刮 集装置，以例如最终沉淀池为对象而设置的情况下，由于将污泥刮集器 的高度设定成比现有高度高出不小于600mm，前进时易将污泥卷起，由 此，可以想象随着池内的流动，浮游性高的上扬污泥部分被诱发出下游 的上清液用的溢流堤坝，这有可能阻碍净化处理。
本发明是为解决前述课题而完成的，其目的在于提供一种在实现装 置整体结构的更加简单化的同时降低成本，而且，对施工也有利的污泥 等的污泥等的刮集装置。本发明另一目的在于提供一种在杜绝污泥的卷 扬使净化处理的效率提高的同时，在将污泥活性化了的时间段内将其返 送使净化处理奏效的污泥等的刮集装置。
另外，本发明另一目的在于提供一种使设置于圆形沉淀池内的耙臂 的周向回转方式更简便，以更加便宜的价格保证可靠的动作的污泥等的 刮集装置。
为解决前述课题，技术方案1记载的发明的污泥等的刮集装置的构 成为：在具有相向的侧壁和与之垂直的前后的端壁并且在一端具有排出 口的沉淀池·曝气池等的制成平面长方形的处理池的池底上，铺设有导 轨，使其前后方向，即长度方向穿过前述两侧壁间的中央，在该导轨上， 设有具有行驶轮的台车，该台车可自由前后往返地行驶，并且该台车装 备有将沉淀在导轨左右的污泥向排出口的方向刮集的污泥刮集器，该刮 集器可以进行降下的刮集状态和升起的复位状态的升、降回转切换，在 处理池上设置有连续地回转驱动驱动轮且可以将回转方向切换成正向 和反向的驱动部，通过卷挂在驱动轮和配置于处理池内的方向变换轮上 的牵引传递装置，将前述污泥刮集器回转切换成升、降的任意一方后， 将台车向前或后牵引驱动。
技术方案2记载的发明为如技术方案1所记载的污泥等的刮集装 置，其构成为：污泥刮集器至少配备于台车的前后端，通过后端的污泥 刮集器刮集到前方的污泥由后端的污泥刮集器前方的污泥刮集器进一 步向前方刮集，由此将污泥刮入排出口。
技术方案3记载的发明为如技术方案2所记载的污泥等的刮集装置， 其构成为：台车的本体由断面形状为前后方向上均匀的单根型的长部件 形成，对应于该台车本体的前后端配备有污泥刮集器，并且这些前后的 污泥刮集器经由与台车本体平行地进退的前后间联动部件，通过牵引传 递装置自如地同步联动。
技术方案4记载的发明为如技术方案3记载的污泥等的刮集装置， 台车本体由槽形部件·角形部件·方形管件等制成，前后间联动部件沿 其槽或管内的空间穿过。
技术方案5记载的发明为如技术方案1至4中的任何一项所记载的， 导轨在其长度方向具有连续状的内部空间，牵引传递装置从该空间内穿 过。
技术方案6记载的发明为如技术方案1至5中的任何一项所记载的 污泥等的刮集装置，污泥刮集器可以根据处理池的污泥沉积状况在 150mm至400mm的范围内进行升降高度的设定。
技术方案7记载的发明为如技术方案2至6中的任何一项所记载的 污泥等的刮集装置，在污泥刮集器的前后之间，配置有辅助刮集器。
技术方案8记载的发明为如技术方案1至7中的任何一项所记载的 污泥等的刮集装置，从台车侧直立设置有支柱，并且经由该支柱的上端 装备有将水面上的泡沫朝一个方向刮集的泡沫刮集板，该刮集板可以作 沉浮运动。
技术方案9记载的发明的污泥等的刮集装置的构成为：备有可自如 地沿周向回转驱动的耙臂，该耙臂配备有刮集圆形沉淀池的底面的污泥 并使其落入中央的排出口中的耙子，其特征在于，前述耙臂的周向回转 驱动由驱动轮实现，该驱动轮装备在该臂上，并且一边由驱动源强制回 转一边沿池底面滚转而作周向回转运动。
技术方案10记载的发明为如技术方案9所记载的污泥等的刮集装 置，驱动轮设置在耙臂前端，并且驱动源也配置在耙臂上。
技术方案11记载的发明为如技术方案9或10所记载的污泥等的刮 集装置，耙臂可围绕穿过中央的排出口在池中央立起的污水导入管自如 地沿周向回转地设置。
技术方案12记载的发明为如技术方案9所记载的污泥等的刮集装 置，驱动源设置在泡沫刮集臂上，该泡沫刮集臂在池子水面的上侧沿周 向回转，并且该驱动源与驱动轮设置成可以传递动力。
